NK-2.4Y

2.4GHz帯 8接点入出力無線モジュール(機器組み込み用)

NK-2.4Yは、機器組込み用の2.4GHz帯 8接点入出力無線モジュールです。本無線機1台で、操作機あるいは制御機として使用することができます。最大8系統の入力と8系統の出力が可能です。操作機側にボタンSW、制御機側にドライバを接続するだけで、リレーやモータなどをON/OFF制御できます。

NK-2.4Yは、操作機と制御機の間で高速に送受信を切り替えて双方向通信を行うことで、常に通信状態を確認しています。その通信状態を示す信号出力を監視しながら操作することで、安全な運用が可能です。また、ハミング距離6を実現し、産業機器などの制御においても、エラーフリーで安心してお使いいただけます。

操作機に繋いだ操作ボタンを押している間、制御側の接点出力から連続した信号を出力します。通信形態は1:1で、通信距離の目安は見通し条件にて約100mです。伝送方式に周波数ホッピング方式を採用することで、2.4GHz帯を使用する他の無線機器からの妨害や混信による通信障害を軽減しています。チャンネル管理が不要で、同一エリア内で複数システムの同時運用が可能です。

また、低電圧・低消費電流で動作するため、操作機は乾電池2本で長時間の運用が可能です。また、リチウム電池CR2032(1個)でも使用することができます。

※8接点入出力無線モジュールNK-2.4Yのアンテナは、必ず指定専用アンテナを使用して下さい。他のアンテナを使用すると電波法違反になります。
※本製品は必ず、制御対象の動作を確認しながら操作してください。

製品のご購入

NK-2.4Y

NK-2.4Y

2.4GHz帯 8接点入出力無線モジュール(機器組み込み用)
¥7,200(税別) 数量別単価(税別)1-19:7,200円、20-49:6,800円、50-99:6,400円、100-299:5,500円、300-:応談
価格
NK-2.4Y
¥7,200
セット購入
NK-2.4Y
ANT-2400-ME1
¥7,700
NK-2.4Y
ANT-2400-ME2
¥8,700
NK-2.4Y
KST2.4W-2
¥22,200
NK-2.4Y
ANT-2400-ME1
KST2.4W-2
¥22,700
NK-2.4Y
ANT-2400-ME2
KST2.4W-2
¥23,700
NK-2.4Y
KST2.4W-3
¥22,200
NK-2.4Y
ANT-2400-ME1
KST2.4W-3
¥22,700
NK-2.4Y
ANT-2400-ME2
KST2.4W-3
¥23,700
NK-2.4Y
KST2.4W-4
¥22,200
NK-2.4Y
ANT-2400-ME1
KST2.4W-4
¥22,700
NK-2.4Y
ANT-2400-ME2
KST2.4W-4
¥23,700
数量

特長

2.4GHz帯ISMバンドを使用し、技術基準適合証明取得済み
NK-2.4Yは、2.4GHzのISMバンド(2,403〜2,479MHz)の電波を使用する無線機器です。
標準規格「ARIB STD-T66第二世代小電力データ通信システム」に準拠し、技術基準適合証明を取得済みなので、お客様による無線局免許の申請等は不要です。
また、ヨーロッパ、アメリカ、カナダでもお使いいただけます。
FHSSにより周波数チャンネルを意識せず複数運用が可能
周波数ホッピング(FH)技術を採用することで、2.4GHz帯を使用する他の無線機器からの妨害や混信による通信障害を軽減しました。
NK-2.4Yは2403〜2479MHzの周波数バンド内の任意の20チャンネルを、周波数ホッピングしながら通信します。周波数ホッピングにより、他の無線機器との衝突を回避して通信を行うため、使用周波数チャンネルを意識せず、同一エリアで複数システムの同時運用が可能です。
連続送信&高速レスポンスによる制御機操作
従来の315MHz帯や426MHz帯の特定小電力テレコン製品は、電波法の規定により送信時間制限がありますが、NK-2.4Yは2.4GHz帯を使用することで連続送信が可能です。
また、入出力間レスポンスが60ms以下と高速なため、接続したアクチュエータは素早く動作します。
2.4GHz帯ワイヤレスリモコンは、通信状態の確認ができるので安全
操作機と制御機は双方向通信し、無線機内部で常に通信リンク状態を監視しています。安定して使用できるか、手元のインジケータ端子に接続したLEDにより確認できます。
2.4GHz帯ワイヤレスリモコンの通信距離は見通しで約100m
NK-2.4Yの通信距離は、見通しで約100mです。
近距離で高品質な通信を必要とする用途に向いています。
※但し、他の無線機器や周囲のノイズ等の使用環境が通信距離に影響する場合があります。
本製品で、操作機/制御機の何れにも対応
同一エリア内で複数システムの同時運用可能(チャンネル管理不要)
簡単な周辺回路を接続することで、最大8接点の制御が可能
誤動作防止のためハミング距離6を実現しました
CRC-16符号によるエラー検出
通信距離は約100m(見通し条件)
1.5V乾電池2本、又はリチウム電池CR2032(1個)で動作可能
状態出力信号により、通信状態(通信中/通信断)の確認
高速な双方向通信により操作応答性が速く、連続した操作が可能
通信形態は1:1 (1:NまたはN:1通信はできません)
低消費電流動作
STD-T66準拠、技術基準適合証明取得済み
適合規格 ヨーロッパ ETSI EN300 440、アメリカ FCC Part15.247、カナダ IC RSS-247

アプリケーション

  • トラック等のリアゲート昇降・開閉装置
  • 福祉車両等の電動リフトの昇降・格納装置
  • 電動ガレージ(シャッター)の開閉装置
  • 室内照明機器制御・電動カーテンの開閉
  • チェーンブロック、ウィンチ制御
  • 農業用機械制御
  • その他

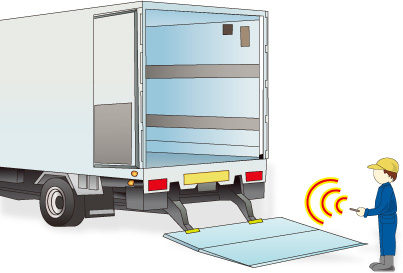

電動リアゲートの昇降・開閉等の操作を、手元のリモコンで行うことができます。
配送拠点などの同一エリアで複数システムの同時運用が可能です。

8接点入出力無線モジュール共通仕様

項目 仕様 備考
国内規格 ARIB STD-T66 準拠、
技術基準適合証明取得済

海外規格 ヨーロッパ ETSI EN300 440
アメリカ FCC Part15
カナダ IC RSS-247

制御接点数 最大8接点
無線機間応答時間 30~60msec
電波遮断時出力保持時間 約400ms(Typ.)
通信形態 1:1(操作機:制御機) 左記以外不可
同一エリア同時運用数 10システム以上可能 設置環境による
使用周波数範囲 2403 ~ 2479 MHz
通信方式 単信通信 セット間は双方向通信
伝送方式 周波数ホッピング
送信電力 1.4mW(+20%, -80%)
無線機間ビットレート 250k bps
エラーチェック方式 CRC16
ハミング距離 6
動作モード 操作機モード/制御機モード
入出力数 P1 ~ P8 (操作機モード)
P1 ~ P8 (制御機モード)

動作電圧範囲 DC 2.2 ~ 5.5 V
低電圧検出 2.2 ~ 2.3 V
周辺回路用電源 DC 2.1V、 最大負荷電流80mA
消費電流 操作機モード時 : Typ. 3mA ave
制御機モード時 : Typ. 7mA ave(リンク時)
Typ. 14mA ave(非リンク時)

アンテナ 内蔵パターンアンテナまたは、
弊社指定専用アンテナに限る
指定アンテナ以外は電波法違反となります
動作温度範囲 -30 ~ +65 ℃
重量 3.2 g アンテナ含まず
外形寸法 35.3 x 17.8 x 4.3 mm アンテナ含まず
半田条件 手半田 半田ごて温度350℃、3秒以内

※安定して使用できる通信距離の目安は約100mです。(組み込み状態により変化)
条件:地上高1.5mに受信側NK-2.4Yを設置、地上高1.5mで送信側NK-2.4Yを操作、見通し、25 ℃環境

※NK-2.4Yのアンテナは必ず指定専用アンテナを使用して下さい。他のアンテナを使用すると電波法違反になります。
※本製品は必ず、制御対象の動作を確認しながら操作してください。

製品マニュアル

マニュアル名称 バージョン ダウンロードファイル
NK-2.4Yマニュアル Ver1.2 2016年 10月 PDF

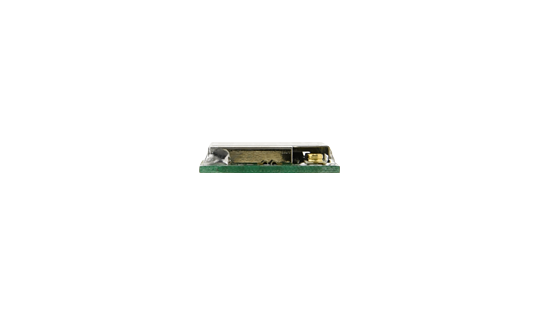

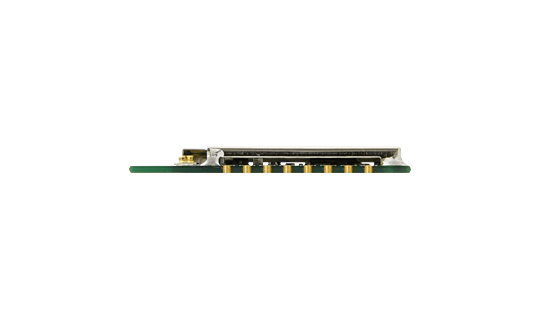

外観・寸法

外形図

基板パターン図

ブロック図

指定専用アンテナリスト

NK-2.4Yは指定専用アンテナを使用してください。弊社が販売する指定専用アンテナ以外は電波法違反(国内、海外)になります。

NK-2.4Y用 指定専用アンテナ [国内]

品名 仕様 NK-2.4Y
組込用アンテナ1
ANT-2400-ME1

利得:0dBi
指向性:水平方向無指向※1
使用温度:-20~+65℃
組込用アンテナ2
ANT-2400-ME2

利得:1.5dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃
パターンアンテナ

基板上パターンアンテナ
利得:-2dBi
可倒式防水アンテナ
ANT-2400-SFW

利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP67
使用温度:-20~+65℃
※2
小型防水アンテナ
ANT-2400-SMW

利得:0dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP65
使用温度:-20~+65℃
※2
可倒式防水アンテナ
ANT-2400-SFW

利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃
※2

NK-2.4Y用 指定専用アンテナ [アメリカ]

品名 仕様 NK-2.4Y
組込用アンテナ1
ANT-2400-ME1
利得:0dBi
指向性:水平方向無指向※1
使用温度:-20~+65℃
組込用アンテナ2
ANT-2400-ME2
利得:1.5dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃
パターンアンテナ

基板上パターンアンテナ
利得:-2dBi

NK-2.4Y用 指定専用アンテナ [カナダ]

品名 仕様 NK-2.4Y
組込用アンテナ1
ANT-2400-ME1
利得:0dBi
指向性:水平方向無指向※1
使用温度:-20~+65℃
組込用アンテナ2
ANT-2400-ME2
利得:1.5dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃
パターンアンテナ

基板上パターンアンテナ
利得:-2dBi

※1 指向性はアンテナを垂直に立てた場合の特性です。
※2 延長ケーブルが必要です。

同軸ケーブル

品名 仕様 NK-2.4Y
CBL-MHF-SMARE-15
変換ケーブル
MHF_FF-SMARE_MM-15
MHF-P
RPSMA-BJW
150mm

※SMARE=SMAレセプタクル
