KST2.4S

リモコンシステム 入力ユニット(6接点)

「KST2.4S」は外部からの接点(ON/OFF)信号を無線伝送する6接点入力ユニットです。入力電圧はDC5~24V、動作電圧はDC6~24Vです。モメンタリ、トグル、ワンショットの出力モードを備えた6接点出力ユニット「KSR2.4」との組み合わせで、 見通し50~100mの通信を70ms以下で行えます。

いずれも端子台付きのため、機械設備のアラート監視等、お客様の理想とするシステムを簡単に構築いただけます。

無線通信には、独自の周波数ホッピングプロトコルを採用しているため、 お客様は無線の周波数CHを意識せずに、同一エリア内で複数システムの同時制御が可能です。(最大10システム程度)

技適マークおよびFCC認可取得済みのNK-2.4Yを搭載していますので、お客様による無線局免許の申請なしで日本のおよびアメリカでご使用いただけます。

※ この製品は操作機(入力)と制御機(出力)は1:1でのみご使用頂けます。複数のリモコンからの1つの制御機を操作(N:1)や1つのリモコンで複数の制御機を同時に操作(1:N)はできません。

※アンテナは付属していません。セットでご購入ください。(可倒式、可倒式防水、小型防水タイプなど数種類の中から選択可能です。)

※通信距離、同一エリア内での使用可能数は参考です。設置環境等により変化いたします。

製品のご購入

KST2.4S

KST2.4S 在庫有り

リモコンシステム 入力ユニット(6接点)
¥21,500(税別) 数量別単価(税別)1-19:21,500円、20-49:19,500円、300-:応談
価格
KST2.4S
¥21,500
セット購入
KST2.4S
ANT-2400-SF
¥23,200
KST2.4S
ANT-2400-SF
CBL-SMA-SMARE-50
¥24,900
KST2.4S
ANT-2400-SF
CBL-SMA-SMARE-100
¥25,500
KST2.4S
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
¥27,800
KST2.4S
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
¥29,550
KST2.4S
ANT-2400-SFW
¥24,380
KST2.4S
ANT-2400-SFW
CBL-SMA-SMARE-50
¥26,080
KST2.4S
ANT-2400-SFW
CBL-SMA-SMARE-100
¥26,680
KST2.4S
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
¥28,980
KST2.4S
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
¥30,730
KST2.4S
ANT-2400-SMW
¥23,200
KST2.4S
ANT-2400-SMW
CBL-SMA-SMARE-50
¥24,900
KST2.4S
ANT-2400-SMW
CBL-SMA-SMARE-100
¥25,500
KST2.4S
ANT-2400-SF
KSR2.4KSR2.4
ANT-2400-SF
¥46,400
KST2.4S
ANT-2400-SFW
KSR2.4KSR2.4
ANT-2400-SFW
¥48,760
KST2.4S
ANT-2400-SMW
KSR2.4KSR2.4
ANT-2400-SMW
¥46,400
KST2.4S
ANT-2400-SF
KSR2.4RY
ANT-2400-SF
¥61,200
KST2.4S
ANT-2400-SFW
KSR2.4RY
ANT-2400-SFW
¥63,560
KST2.4S
ANT-2400-SMW
KSR2.4RY
ANT-2400-SMW
¥61,200
KST2.4S
ANT-2400-SF
NK-2.4Y
¥30,900
KST2.4S
ANT-2400-SFW
NK-2.4Y
¥32,080
KST2.4S
ANT-2400-SMW
NK-2.4Y
¥30,900
数量

特長

工事設計認証およびFCC認可取得済みのNK-2.4Y搭載
通信距離は見通しで約100m
周波数ホッピング通信方式により複数システムの同時運用が可能
LINKインジケータにより通信状況の確認が可能
安全性を確保するためにハミング距離6を実現

アプリケーション

  • 機械設備のアラート監視システム
  • 装置の緊急停止システム
  • 空調機の制御

入力ユニット(操作機):KST2.4S仕様

項目仕様備考
適合規格ARIB STD-T66
FCC Part 15
工事設計認証およびFCC認可取得済みのNK-2.4Yを搭載
使用周波数2403MHz~2479MHz
通信方式単信通信ACKあり
伝送方式周波数ホッピング
変調方式GFSK
変調スピード250kbps
エラーチェック方式ペイロードCRC16 + パケットCRC16
ハミング距離6
周波数ホッピングCH数20波
送信電力1.6 mW以下
電源電圧DC 6 ~ 24 V絶対最大電圧 36V
消費電流30 mA以下入力全OFF
動作温度範囲-20 °C ~ +60 °C
防塵・防水構造無保護
入力数接点入力 6 + LINK出力 1
入力電圧DC 6~35V絶対最大電圧 36V
外形寸法55×45×12.5 mm突起部、取付部を除く
重量27 gアンテナ、専用ハーネス除く
付属品専用ハーネス×1 (500mm、10極)
アンテナ別売(アクセサリページをご参照ください

※安定して使用できる通信距離の目安は約100mです。
条件:地上高1.5mにKST2.4S、KSR2.4を設置し通信、見通し、25℃環境

製品マニュアル

名称バージョンダウンロードファイル
KST2.4SマニュアルVer2.1 2023年9月PDF

製品カタログ

名称ダウンロードファイル
KST2.4S 製品カタログPDF

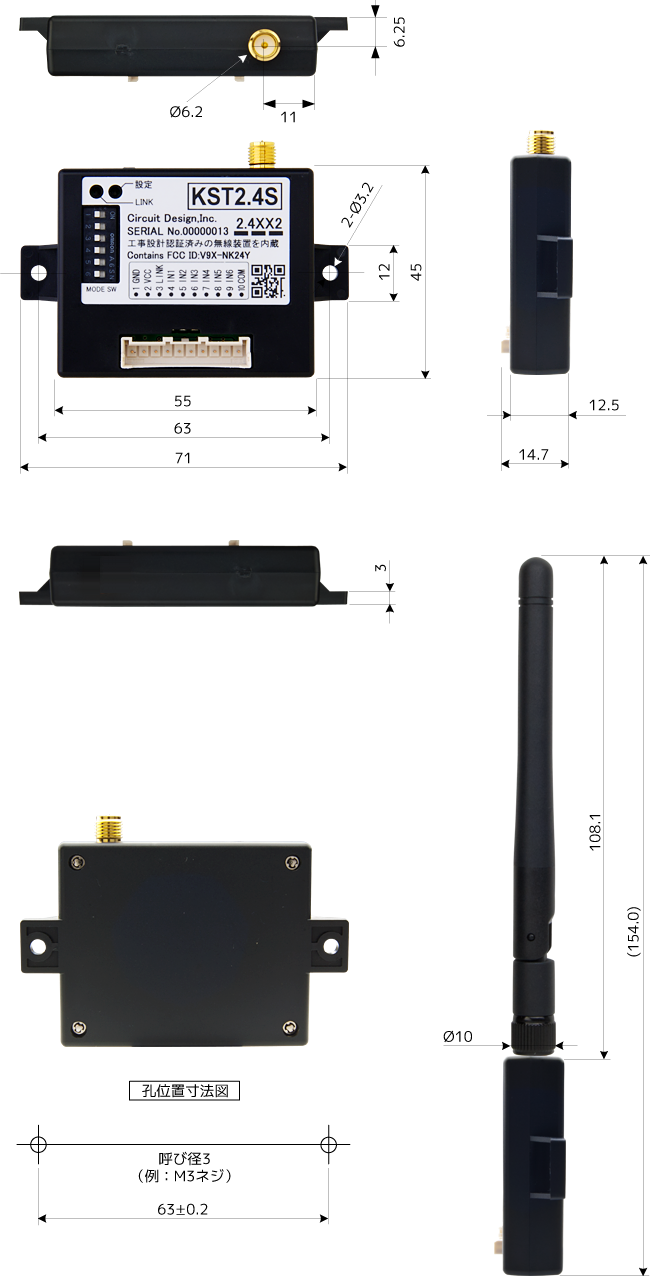

外観・寸法

KST2.4Sは当社の指定したアンテナを使用することができます。指定アンテナ以外のご使用は電波法違反になります。

指定アンテナ

品名、外観仕様
可倒式防水アンテナ
ANT-2400-SFW

利得:2dBi以下
指向性:水平面無指向性
VSWR:≦2.0
保護等級:IP67
コネクタ:RPSMA-P

小型防水アンテナ
ANT-2400-SMW

利得:1dBi以下
指向性:水平面無指向性
VSWR:≦2.0
保護等級:IP67
コネクタ:RPSMA-P

可倒式アンテナ
ANT-2400-SF

利得:2.14dBi以下
指向性:水平面無指向性
VSWR:≦2.0
コネクタ:RPSMA-P

※ 指向性はアンテナを垂直に立てた場合の特性です。

同軸ケーブル

品名、外観仕様接続可能アンテナ
CBL-SMA-SMARE-50
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 500mm
種類: 1.5D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-SMA-SMARE-100
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
種類: 1.5D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-100

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
種類: 3D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-500

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 5,000mm
種類: 3D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW

接続例

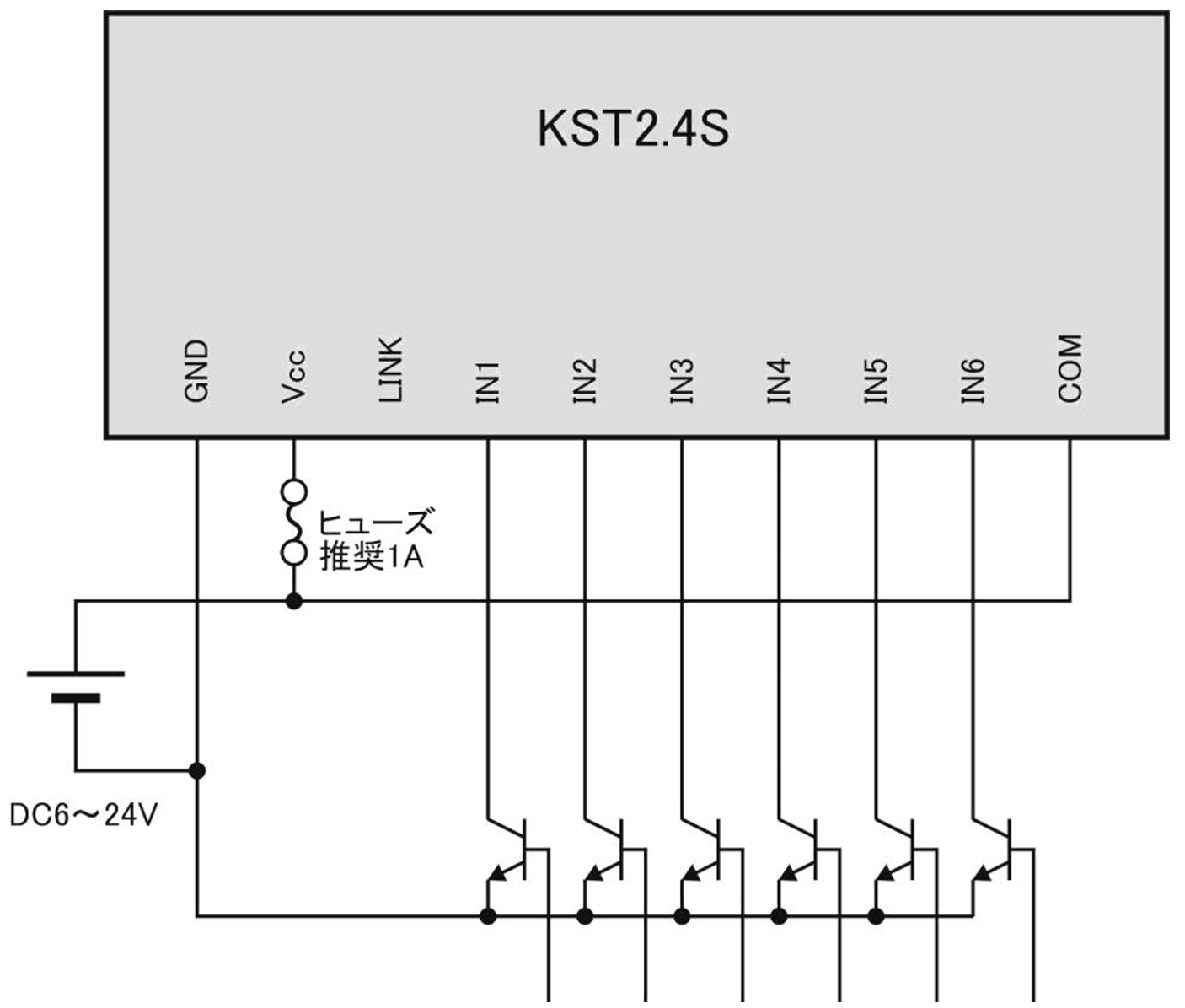

接続例1

KST2.4Sの電源と、入力回路の電源を共通にする例です。 過電流防止の為、KST2.4Sの電源ラインに必ずヒューズを入れて使用してください。

※上図はCOM端子を+側に接続した場合の例です。

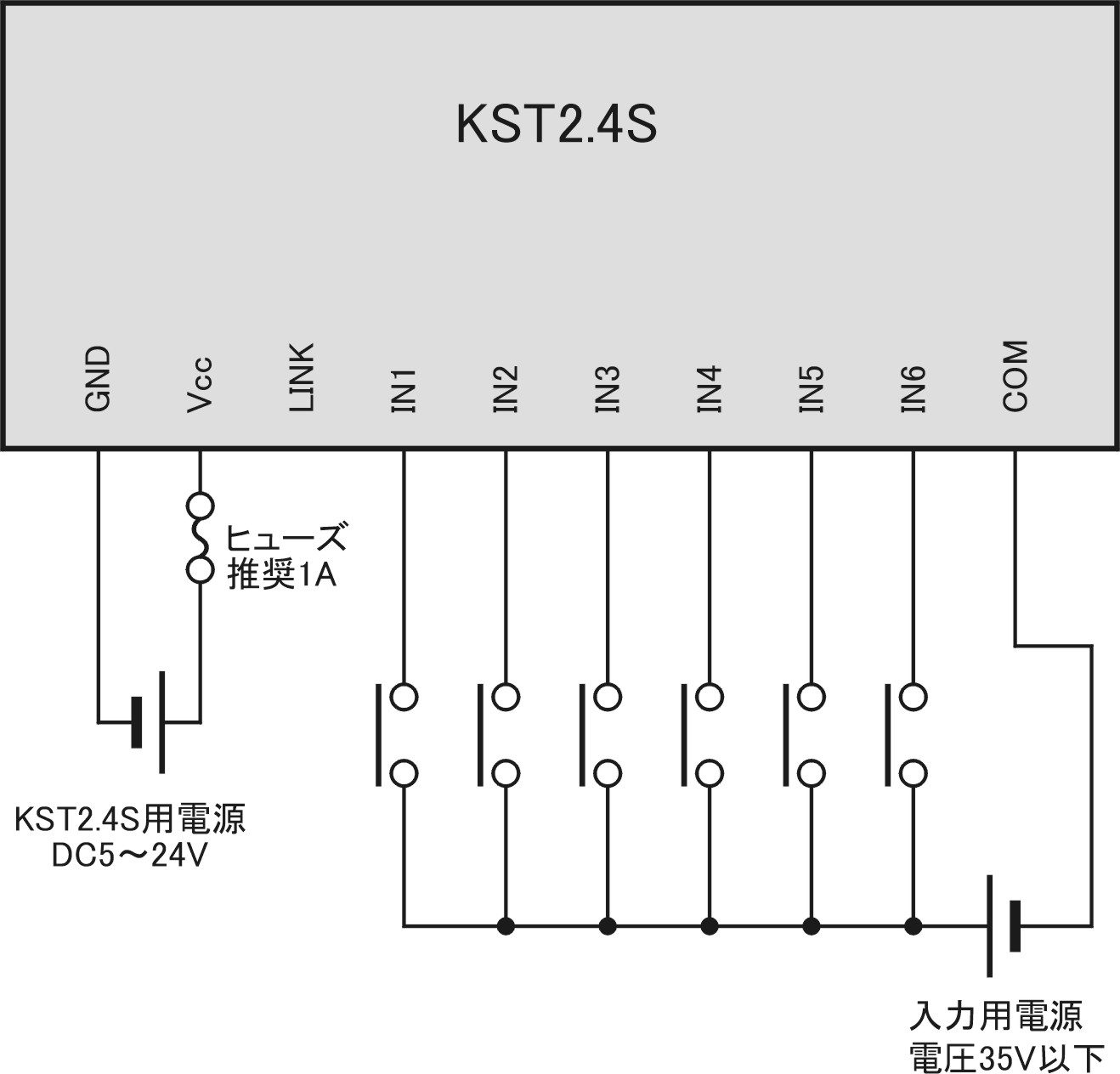

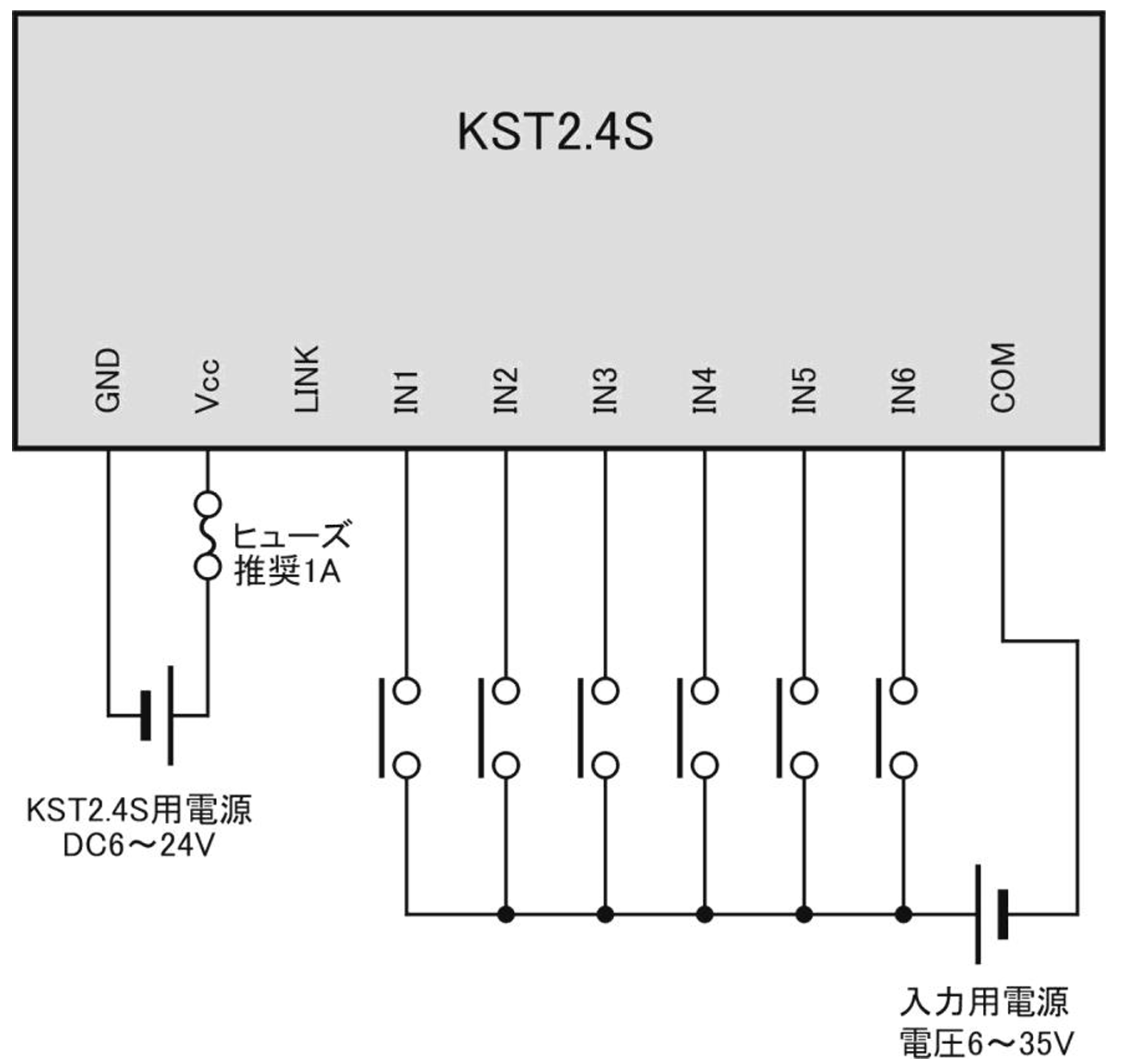

接続例2

KST2.4Sと、KST2.4Sに入力する回路との間でアイソレーションをとる必要がある場合は、下図のように別電源にしてください。

※上図はCOM端子をGNDに接続した場合の例です。

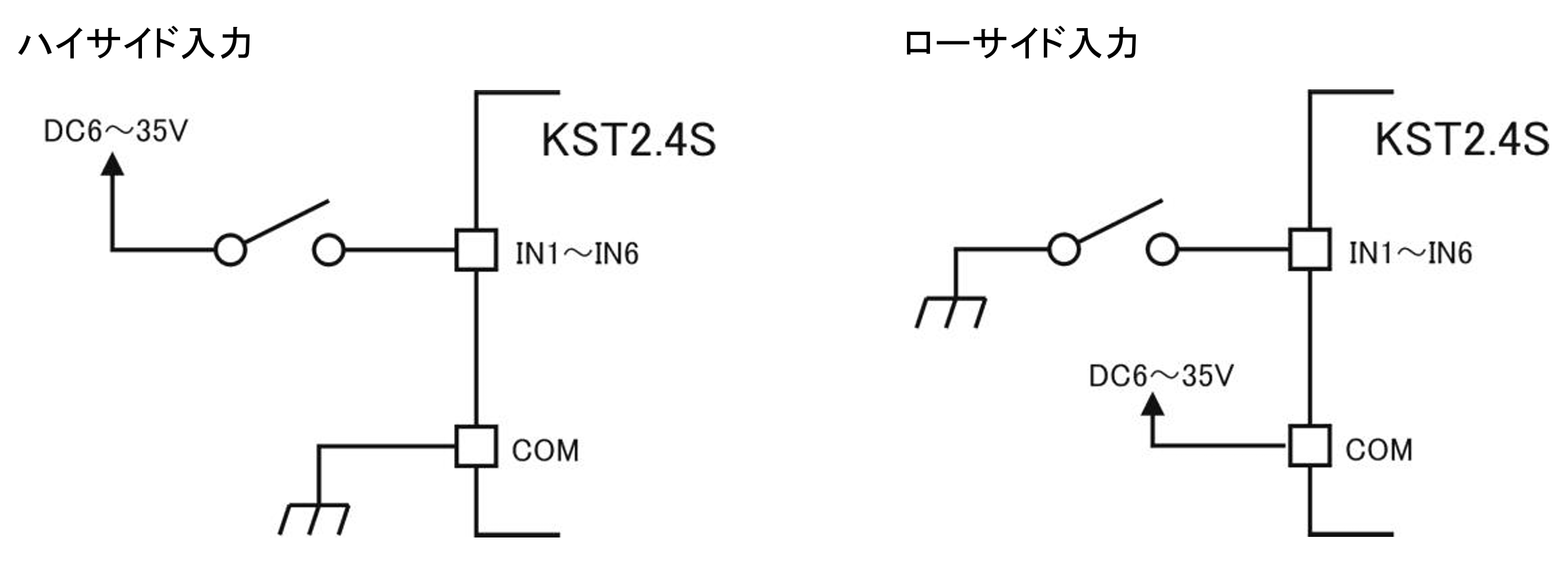

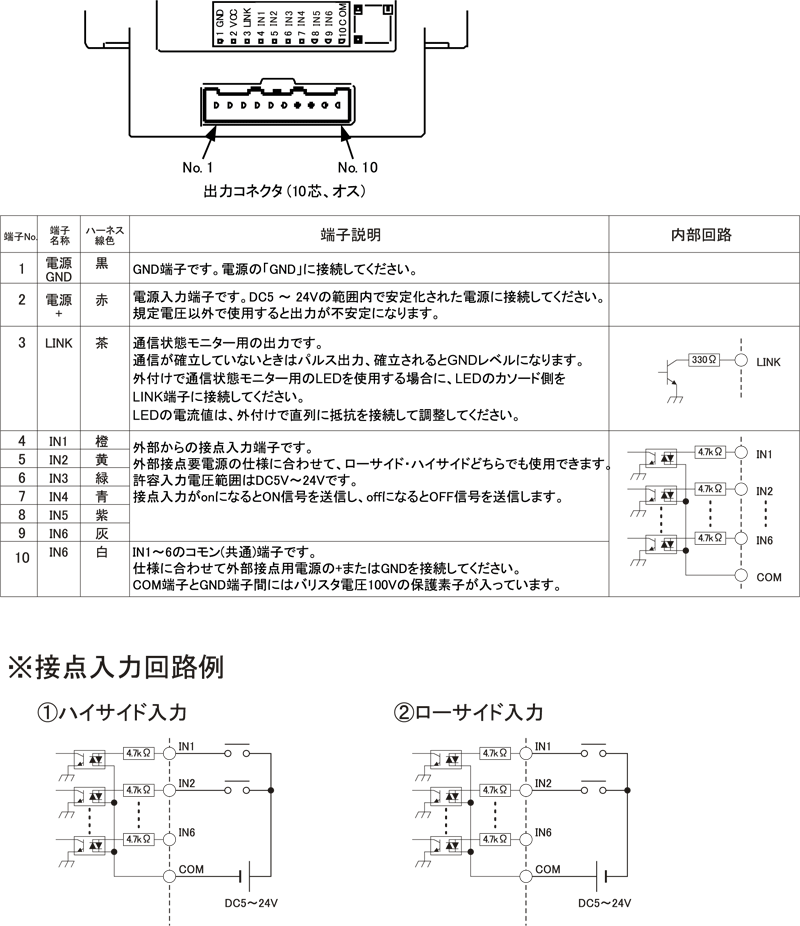

入力信号

入力信号はローサイド、ハイサイドのどちらでも入力できます。
