KSR2.4RY

リモコンシステム リレー搭載出力ユニット(4接点)

サーキットデザインが提案する新型リモコンシステム「KSシリーズ」は、”軽産業”用途向けとして土木、建築、車両、福祉、農業などの厳しいご使用環境でも、簡単に無線化が実現できます。
本システムは、独自の周波数ホッピングプロトコルにより、無線の周波数CHを意識せずに、同一エリア内で複数システムの同時制御が可能です。 また、LINK出力表示を備え、常に操作機と制御機の通信状況が確認できます。
ARIB STD-T66第二世代小電力データ通信システムに準拠し、技適マーク付きですので、お客様による無線局免許の申請は不要です。

出力ユニット(制御機)「KSR2.4RY」は最大4系統の接点情報出力に対応しており、リレーを搭載しているため、ソレノイドなどを直接制御することが可能です。(誘導負荷2A)また、お客様の配線工数が軽減され、簡単に無線化を実現いただけます。アンテナは可倒式、可倒式防水、小型防水タイプなど数種類の中から選択でき、同軸ケーブル、マグネット基台と組み合わせることが可能です。トラックのローダー制御などに最適です。

※ この製品は操作機(入力)と制御機(出力)は1:1でのみご使用頂けます。複数のリモコンからの1つの制御機を操作(N:1)や1つのリモコンで複数の制御機を同時に操作(1:N)はできません。

※アンテナは付属していません。セットでご購入ください。



使用周波数帯2.4GHz
最適な用途スイッチなどのON/OFF切替
回転灯、呼出装置等
通信形態1:1
1つのリモコンで1つの制御機が操作可能
複数のリモコンから1つの制御機の操作および1つのリモコンから複数の制御機の操作には対応していません
通信距離目安〜100m(見通し)
通信方式単信(Link状態表示あり)
動作電圧DC 7〜32V
出力モードモメンタリ
ワンショット
トグル
対応リモコンKST2.4W-2(2ボタン)
KST2.4W-3(3ボタン)
KST2.4W-4(4ボタン)
KST2.4S(入力無線ユニット)
NK-2.4Y(無線モジュール)

製品のご購入

KSR2.4RY

KSR2.4RY 在庫有り

リモコンシステム リレー搭載出力ユニット(4接点)
¥36,300(税別) 数量別単価(税別)1-19:36,300円、20-49:33,000円、300-:応談
価格
KSR2.4RY
¥36,300
セット購入
KSR2.4RY
ANT-2400-SF
¥38,000
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-50
¥39,700
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-100
¥40,300
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
¥42,600
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
¥44,350
KSR2.4RY
ANT-2400-SFW
¥39,180
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-50
¥40,880
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-100
¥41,480
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
¥43,780
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
¥45,530
KSR2.4RY
ANT-2400-SMW
¥38,000
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-50
¥39,700
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-100
¥40,300
KSR2.4RY
ANT-2400-SF
KST2.4W-2
¥54,500
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-50
KST2.4W-2
¥56,200
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-100
KST2.4W-2
¥56,800
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-2
¥59,100
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-2
¥60,850
KSR2.4RY
ANT-2400-SFW
KST2.4W-2
¥55,680
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-50
KST2.4W-2
¥57,380
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-100
KST2.4W-2
¥57,980
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-2
¥60,280
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-2
¥62,030
KSR2.4RY
ANT-2400-SMW
KST2.4W-2
¥54,500
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-50
KST2.4W-2
¥56,200
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-100
KST2.4W-2
¥56,800
KSR2.4RY
ANT-2400-SF
KST2.4W-3
¥54,500
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-50
KST2.4W-3
¥56,200
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-100
KST2.4W-3
¥56,800
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-3
¥59,100
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-3
¥60,850
KSR2.4RY
ANT-2400-SFW
KST2.4W-3
¥55,680
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-50
KST2.4W-3
¥57,380
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-100
KST2.4W-3
¥57,980
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-3
¥60,280
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-3
¥62,030
KSR2.4RY
ANT-2400-SMW
KST2.4W-3
¥54,500
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-50
KST2.4W-3
¥56,200
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-100
KST2.4W-3
¥56,800
KSR2.4RY
ANT-2400-SF
KST2.4W-4
¥54,500
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-50
KST2.4W-4
¥56,200
KSR2.4RY
ANT-2400-SF
CBL-SMA-SMARE-100
KST2.4W-4
¥56,800
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-4
¥59,100
KSR2.4RY
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-4
¥60,850
KSR2.4RY
ANT-2400-SFW
KST2.4W-4
¥55,680
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-50
KST2.4W-4
¥57,380
KSR2.4RY
ANT-2400-SFW
CBL-SMA-SMARE-100
KST2.4W-4
¥57,980
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-4
¥60,280
KSR2.4RY
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-4
¥62,030
KSR2.4RY
ANT-2400-SMW
KST2.4W-4
¥54,500
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-50
KST2.4W-4
¥56,200
KSR2.4RY
ANT-2400-SMW
CBL-SMA-SMARE-100
KST2.4W-4
¥56,800
KSR2.4RY
ANT-2400-SF
KST2.4S
ANT-2400-SF
¥61,200
KSR2.4RY
ANT-2400-SFW
KST2.4S
ANT-2400-SFW
¥63,560
KSR2.4RY
ANT-2400-SMW
KST2.4S
ANT-2400-SMW
¥61,200
KSR2.4RY
ANT-2400-SF
NK-2.4Y
¥45,700
KSR2.4RY
ANT-2400-SFW
NK-2.4Y
¥46,880
KSR2.4RY
ANT-2400-SMW
NK-2.4Y
¥45,700
数量

特長

工事設計認証取得済で無線局免許が不要
ARIB STD-T66 第二世代小電力データ通信システム準拠
通信距離は見通しで約100m
周波数ホッピング通信方式により複数システムの同時運用が可能
LINKインジケータにより通信状況の確認が可能
安全性を確保するためにハミング距離6を実現
出力動作は3種類(ワンショット、トグル、モメンタリ)

アプリケーション

  • トラックローダーの制御
  • 土木、農業機械の制御
  • 福祉機器用リモコン

リレー搭載出力ユニット:KSR2.4RY仕様

項目仕様備考
適合規格ARIB STD-T66
第二世代小電力データ通信システム
工事設計認証取得済
NK-2.4Y内蔵
使用周波数2403MHz~2479MHz
通信方式単信通信 ACKあり
伝送方式周波数ホッピング
変調方式GFSK
変調スピード250kbps
エラーチェック方式ペイロードCRC16 + パケットCRC16
ハミング距離6
周波数ホッピングCH数20CH
送信電力1.6 mW以下
出力数接点出力4 + LINK出力1
出力動作モード3モード
(ワンショット,トグル,モメンタリ)

出力接点容量リレー
各出力: 最大30V, 5A(DC), 誘導負荷2A

電源電圧DC7 ~ 32V
消費電流100mA以下リレー全ON
無負荷状態
動作温度範囲-20 °C ~ +60 °C
防塵・防水構造無保護
外形寸法150 × 85 × 25 mm突起部、取付部を除く
重量約170 gアンテナ、専用ハーネス除く
付属品専用ハーネス × 2
アンテナ別売(アクセサリページを参照

※安定して使用できる通信距離の目安は約100mです。 条件:地上高1.5mにKSR2.4RYを設置、地上高1.5mでKST2.4Wを操作、見通し、25℃環境

※本製品は必ず、制御対象の動作を確認しながら操作してください。

製品マニュアル

名称バージョンダウンロードファイル
KSR2.4RYマニュアルVer. 1.2 2019年5月PDF

製品カタログ

名称ダウンロードファイル
KST2.4W, KST2.4RY製品カタログPDF

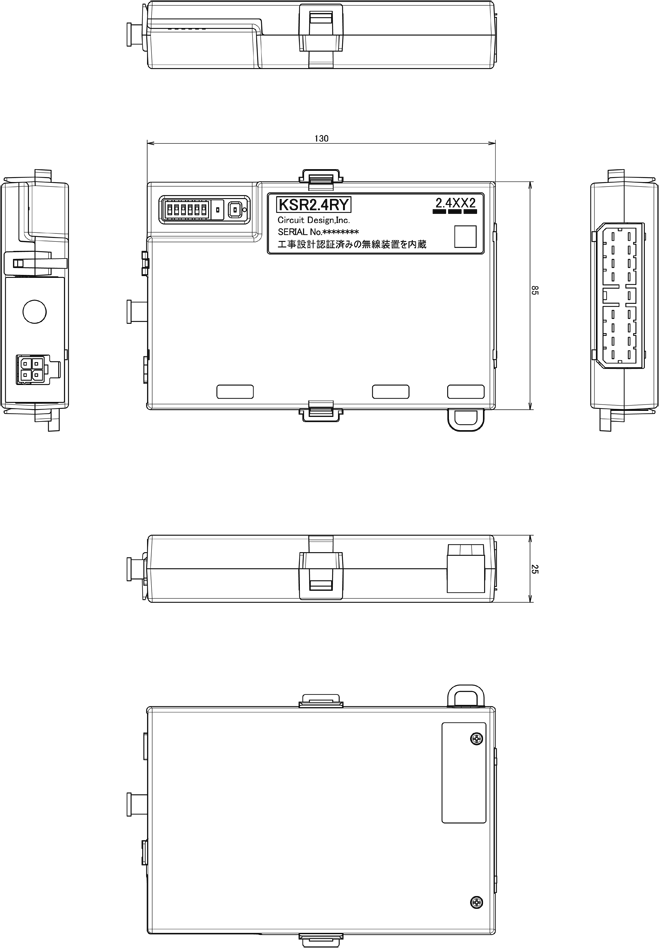

外観・寸法

KSR2.4RYは当社の指定したアンテナを使用することができます。指定アンテナ以外のご使用は電波法違反になります。

指定アンテナ

品名、外観仕様
可倒式防水アンテナ
ANT-2400-SFW

利得:2dBi以下
指向性:水平面無指向性
VSWR:≦2.0
保護等級:IP67
コネクタ:RPSMA-P

小型防水アンテナ
ANT-2400-SMW

利得:1dBi以下
指向性:水平面無指向性
VSWR:≦2.0
保護等級:IP67
コネクタ:RPSMA-P

可倒式アンテナ
ANT-2400-SF

利得:2.14dBi以下
指向性:水平面無指向性
VSWR:≦2.0
コネクタ:RPSMA-P

※ 指向性はアンテナを垂直に立てた場合の特性です。

同軸ケーブル

品名、外観仕様接続可能アンテナ
CBL-SMA-SMARE-50
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 500mm
種類: 1.5D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-SMA-SMARE-100
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
種類: 1.5D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-100

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
種類: 3D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-500

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 5,000mm
種類: 3D相当
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW

トラックの荷台スライド, ウインチの無線リモコン操作

KST2.4W-4, KSR2.4RY

高強度ステンレス鋼やスウェーデン鋼を使用し、高剛性と軽量化を実現した アイバワークス様 オンリーワンのトラック用ステンレスデッキの無線操作に、サーキットデザインの特定小電力無線リモコンを採用いただいております。
