KSR2.4

KST2.4リモコンシステム 出力ユニット(2〜6接点出力)

サーキットデザインが提案する新型リモコンシステム「KSシリーズ」は、”軽産業”用途向けとして土木、建築、車両、福祉、農業などの厳しいご使用環境でも、簡単に無線化が実現できます。

本システムは、独自の周波数ホッピングプロトコルにより、無線チャンネルを意識せずに、同一エリア内で複数システムの同時制御が可能です。また、LINK出力表示を備え、常に操作機と制御機の通信状況が確認できます。

ARIB STD-T66第二世代小電力データ通信システムに準拠し、技術基準適合証明を取得済みですので、お客様による無線局免許の申請は不要です。

防水リモコン(操作機)「KST2.4W」は、IP55の防水性能と堅牢性を備え、2ボタン3ボタン4ボタンタイプからお選びいただけます。

出力ユニット(制御機)「KSR2.4」は、防水リモコンKST2.4Wとの組み合わせで、最大4系統の接点情報出力に対応しており、用途に応じた3種類の出力モードを備えています。

アンテナは可倒式、可倒式防水、小型防水タイプなど数種類の中から選択可能です。また、8接点入出力モジュールNK-2.4Yと組合せ、最大6系統の接点情報出力が可能です。

※アンテナは付属していません。セットでご購入ください。

製品のご購入

KSR2.4

KSR2.4

KST2.4リモコンシステム 出力ユニット(2〜6接点出力)
¥20,000(税別) 数量別単価(税別)1-19:20,000円、20-49:18,000円、50-99:16,000円、100-299:14,000円、300-:応談
価格
KSR2.4
¥20,000
セット購入
KSR2.4
ANT-2400-SF
¥21,500
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-50
¥23,000
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-100
¥23,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
¥25,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
¥27,000
KSR2.4
ANT-2400-SFW
¥22,500
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-50
¥24,000
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-100
¥24,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
¥26,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
¥28,000
KSR2.4
ANT-2400-SMW
¥21,500
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-50
¥23,000
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-100
¥23,500
KSR2.4
ANT-2400-SF
KST2.4W-2
¥36,500
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-50
KST2.4W-2
¥38,000
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-100
KST2.4W-2
¥38,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-2
¥40,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-2
¥42,000
KSR2.4
ANT-2400-SFW
KST2.4W-2
¥37,500
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-50
KST2.4W-2
¥39,000
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-100
KST2.4W-2
¥39,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-2
¥41,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-2
¥43,000
KSR2.4
ANT-2400-SMW
KST2.4W-2
¥36,500
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-50
KST2.4W-2
¥38,000
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-100
KST2.4W-2
¥38,500
KSR2.4
ANT-2400-SF
KST2.4W-3
¥36,500
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-50
KST2.4W-3
¥38,000
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-100
KST2.4W-3
¥38,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-3
¥40,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-3
¥42,000
KSR2.4
ANT-2400-SFW
KST2.4W-3
¥37,500
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-50
KST2.4W-3
¥39,000
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-100
KST2.4W-3
¥39,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-3
¥41,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-3
¥43,000
KSR2.4
ANT-2400-SMW
KST2.4W-3
¥36,500
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-50
KST2.4W-3
¥38,000
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-100
KST2.4W-3
¥38,500
KSR2.4
ANT-2400-SF
KST2.4W-4
¥36,500
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-50
KST2.4W-4
¥38,000
KSR2.4
ANT-2400-SF
CBL-SMA-SMARE-100
KST2.4W-4
¥38,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-4
¥40,500
KSR2.4
ANT-2400-SF
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-4
¥42,000
KSR2.4
ANT-2400-SFW
KST2.4W-4
¥37,500
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-50
KST2.4W-4
¥39,000
KSR2.4
ANT-2400-SFW
CBL-SMA-SMARE-100
KST2.4W-4
¥39,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST2.4W-4
¥41,500
KSR2.4
ANT-2400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST2.4W-4
¥43,000
KSR2.4
ANT-2400-SMW
KST2.4W-4
¥36,500
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-50
KST2.4W-4
¥38,000
KSR2.4
ANT-2400-SMW
CBL-SMA-SMARE-100
KST2.4W-4
¥38,500
数量

特長

技術基準適合証明取得済で無線局免許が不要
ARIB STD-T66 第二世代小電力データ通信システム準拠
通信距離は見通しで約100m
周波数ホッピング通信方式により複数システムの同時運用が可能
LINKインジケータにより通信状況の確認が可能
安全性を確保するためにハミング距離6を実現



出力動作は3種類(ワンショット、トグル、モメンタリー)
6系統のフォトMOSリレー出力で大容量負荷の直接駆動可能
(※KST2.4Wとの組み合わせでは4系統)

アプリケーション

  • 建築・土木機械の制御
  • 農業・林業機械の制御
  • 福祉機器用リモコン
  • 電動シャッターの開閉装置
  • 装置の緊急停止用

出力ユニット(制御機):KSR2.4仕様

項目 仕様 備考
規格 ARIB STD-T66
第二世代小電力データ通信システム準拠
技術基準適合証明取得済
使用周波数帯 2403MHz~2479MHz
通方式信 周波数ホッピング双方向通信
変調方式 GFSK
変調スピード 250kbps
エラーチェック方式 ペイロードCRC16 + パケットCRC16
ハミング距離 6
周波数ホッピングCH数 20波
送信電力 1.6 mW以下
出力数 接点出力 6 + LINK出力 1
出力動作モード 3モード・ワンショット ・トグル・モメンタリ
出力接点容量 フォトMOSリレー(4出力)各出力:最大35 V 、 200 mA(DC)
電源電圧 DC 6 ~ 24 V 絶対最大電圧 36V
消費電流 80 mA以下 フォトMOSリレー全ON無負荷状態
動作温度範囲 -20 °C ~ +60 °C
防塵・防水構造 無保護
外形寸法 55×45×12.5 mm 突起部、取付部を除く
重量 26 g アンテナ、専用ハーネス除く
付属品 専用ハーネス×1 (500mm、10極)
アンテナ 別売(アクセサリページをご参照ください

※安定して使用できる通信距離の目安は約100mです。
条件:地上高1.5mにKSR2.4を設置、地上高1.5mでKST2.4Wを操作、見通し、25℃環境

※本製品は必ず、制御対象の動作を確認しながら操作してください。

製品マニュアル

名称 バージョン ダウンロードファイル
KSR2.4マニュアル Ver2.0 2018年 3月 PDF

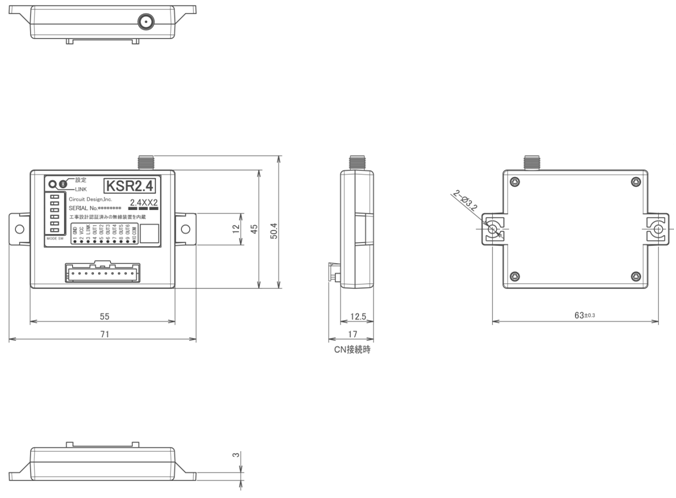

外観・寸法

指定専用アンテナリスト

KSR2.4は指定専用アンテナを使用することができます。ただし、弊社が販売する指定専用アンテナ以外の使用は電波法違反になります。

KSR2.4用 指定専用アンテナ仕様

品名、外観 仕様
可倒式防水アンテナ
ANT-2400-SFW

利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP67
使用温度:-20~+65℃

コネクタ:RPSMA-P

小型防水アンテナ
ANT-2400-SMW

利得:0dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP65
使用温度:-20~+65℃

コネクタ:RPSMA-P

可倒式アンテナ
ANT-2400-SF

利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃

コネクタ:RPSMA-P

※1指向性はアンテナを垂直に立てた場合の特性です。

同軸ケーブル

品名、外観 仕様 接続可能アンテナ
CBL-SMA-SMARE-50
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-SMA-SMARE-100
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
径: 1.5D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-100

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
径: 3D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-500

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 5,000mm
径: 3D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW

※SMARE=SMAレセプタクル
