[MUシリーズ] 通信時間の計算

MU-2およびMU-3の通信時間は、以下のツールを使用する事により計算することができます。

詳細については各製品マニュアルのタイミングに記載があります。



MU-3-429およびMU-2-429

エラー訂正無しの場合

送信バイト数 128 [byte]
UARTビットレート [bps]

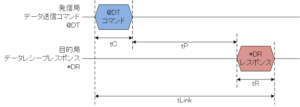

コマンド発行時間tC 71 [ms]
無線間通信時間tP 313 [ms]
受信データ出力時間tR 71 [ms]
通信時間tLink 454 [ms]



エラー訂正有りの場合

送信バイト数 128 [byte]
UARTビットレート [bps]
コマンド発行時間tC 71 [ms]
無線間通信時間tP 414 [ms]
受信データ出力時間tR 71 [ms]
通信時間tLink 555 [ms]

インターリーブ無し

MU-3-1216

送信バイト数 128 [byte]
UARTビットレート [bps]
コマンド発行時間tC 71 [ms]
無線間通信時間tP 168 [ms]
受信データ出力時間tR 71 [ms]
通信時間tLink 309 [ms]
