NR-1

NT-4リモコンシステム 出力ユニット(3〜6接点出力)

2.4GHz帯リモコン/モジュールセットは、連続通信が可能で高レスポンスなため、産業、福祉等の幅広い分野において、モータやランプ等の制御に最適です。
伝送方式に周波数ホッピング(FH)方式を採用することで、2.4GHz帯を使用する他の無線機器からの妨害や混信による通信障害を軽減しました。
本方式は周波数チャンネルの概念が無く、連続通信を行いながら、配送センターなど同一エリアで複数システムの同時運用が可能です。

出力無線ユニット:NR-1は6系統の接点出力に対応しています。出力はフォトMOS FET出力で、高アイソレーションを保ちながら、リレーを直接駆動することができます。出力動作モードは用途に応じて3つのモードから選択ができます。

リモコン:NT-4-S3/S4/D4/D6、または入力無線モジュール:NT-4Mと組み合わせが可能で、通信形態は1:1です。通信距離の目安は見通し条件にて約100m~150mです。NT-4、NT-4Mは、NR-1との通信状態を表示する機能を搭載しています。

本製品は、ARIB標準規格「STD-T66」に準拠し、技術基準適合証明取得済みです。お客様による無線局免許の申請等は一切不要です。

※通信形態は1:1通信です。1:N通信はできません。

※出力無線ユニット:NR-1のアンテナは必ず指定専用アンテナを使用して下さい。他のアンテナを使用すると電波法違反になります。(アンテナは別売です)
※本製品は必ず、制御対象の動作を確認しながら操作してください。

製品のご購入

NR-1

NR-1

NT-4リモコンシステム 出力ユニット(3〜6接点出力)
¥13,500(税別) 数量別単価(税別)1-19:13,500円、20-49:12,150円、50-99:10,800円、100-299:8,700円、300-:応談
価格
NR-1
¥13,500
セット購入
NR-1
ANT-2400-SF
¥15,000
NR-1
ANT-2400-SF
CBL-SMA-SMARE-50
¥16,500
NR-1
ANT-2400-SF
CBL-SMA-SMARE-100
¥17,000
NR-1
ANT-2400-SFW
¥16,000
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-50
¥17,500
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-100
¥18,000
NR-1
ANT-2400-SMW
¥15,000
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-50
¥16,500
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-100
¥17,000
NR-1
ANT-2400-SF
NT-4-S3
¥25,000
NR-1
ANT-2400-SF
CBL-SMA-SMARE-50
NT-4-S3
¥26,500
NR-1
ANT-2400-SF
CBL-SMA-SMARE-100
NT-4-S3
¥27,000
NR-1
ANT-2400-SFW
NT-4-S3
¥26,000
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-50
NT-4-S3
¥27,500
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-100
NT-4-S3
¥28,000
NR-1
ANT-2400-SMW
NT-4-S3
¥25,000
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-50
NT-4-S3
¥26,500
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-100
NT-4-S3
¥27,000
NR-1
ANT-2400-SF
NT-4-S4
¥25,000
NR-1
ANT-2400-SF
CBL-SMA-SMARE-50
NT-4-S4
¥26,500
NR-1
ANT-2400-SF
CBL-SMA-SMARE-100
NT-4-S4
¥27,000
NR-1
ANT-2400-SFW
NT-4-S4
¥26,000
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-50
NT-4-S4
¥27,500
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-100
NT-4-S4
¥28,000
NR-1
ANT-2400-SMW
NT-4-S4
¥25,000
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-50
NT-4-S4
¥26,500
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-100
NT-4-S4
¥27,000
NR-1
ANT-2400-SF
NT-4-D4
¥25,000
NR-1
ANT-2400-SF
CBL-SMA-SMARE-50
NT-4-D4
¥26,500
NR-1
ANT-2400-SF
CBL-SMA-SMARE-100
NT-4-D4
¥27,000
NR-1
ANT-2400-SFW
NT-4-D4
¥26,000
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-50
NT-4-D4
¥27,500
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-100
NT-4-D4
¥28,000
NR-1
ANT-2400-SMW
NT-4-D4
¥25,000
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-50
NT-4-D4
¥26,500
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-100
NT-4-D4
¥27,000
NR-1
ANT-2400-SF
NT-4-D6
¥25,000
NR-1
ANT-2400-SF
CBL-SMA-SMARE-50
NT-4-D6
¥26,500
NR-1
ANT-2400-SF
CBL-SMA-SMARE-100
NT-4-D6
¥27,000
NR-1
ANT-2400-SFW
NT-4-D6
¥26,000
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-50
NT-4-D6
¥27,500
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-100
NT-4-D6
¥28,000
NR-1
ANT-2400-SMW
NT-4-D6
¥25,000
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-50
NT-4-D6
¥26,500
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-100
NT-4-D6
¥27,000
NR-1
ANT-2400-SF
NT-4M
¥21,500
NR-1
ANT-2400-SF
CBL-SMA-SMARE-50
NT-4M
¥23,000
NR-1
ANT-2400-SF
CBL-SMA-SMARE-100
NT-4M
¥23,500
NR-1
ANT-2400-SFW
NT-4M
¥22,500
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-50
NT-4M
¥24,000
NR-1
ANT-2400-SFW
CBL-SMA-SMARE-100
NT-4M
¥24,500
NR-1
ANT-2400-SMW
NT-4M
¥21,500
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-50
NT-4M
¥23,000
NR-1
ANT-2400-SMW
CBL-SMA-SMARE-100
NT-4M
¥23,500
数量

特長

2.4GHz帯ISMバンドを使用し、技術基準適合証明取得済み
NT-4、NR-1は、2.4GHzのISMバンド(2,403〜2,480MHz)の電波を使用する無線機器です。
標準規格「ARIB STD-T66第二世代小電力データ通信システム」に準拠し、技術基準適合証明を取得済みなので、お客様による無線局免許の申請等は不要です。
FHSSにより周波数チャンネルを意識せず複数運用が可能
周波数ホッピング(FH)技術を採用することで、2.4GHz帯を使用する他の無線機器からの妨害や混信による通信障害を軽減しました。
NT-4、NR-1は、2403〜2480MHzの周波数バンド内の任意の20チャンネルを、周波数ホッピングしながら通信します。周波数ホッピングにより、他の無線機器との衝突を回避して通信を行うため、使用周波数チャンネルを意識せず、同一エリアで複数システムの同時運用が可能です。
連続送信による出力操作と受信ユニットは出力制御モードの選択が可能
従来の315MHz帯や426MHz帯の特定小電力テレコン製品は、電波法の規定により送信時間制限がありますが、NT-4、NR-1は2.4GHz帯を使用することで連続送信が可能です。
また、入出力間レスポンスが10msと高速なため、接続したアクチュエータは素早く動作します。
NR-1の出力制御モードは連続出力(モメンタリ)以外に、ワンショット、トグルの各モードから、用途に応じて選択可能です。
2.4GHz帯ワイヤレスリモコンは、通信状態の確認ができるので安全
NT-4とNR-1の間は双方向通信し、無線機内部では常に通信リンク状態を監視しています。安定して使用できる通信距離か、手元のリンクインジケータ端子に接続したLEDにより確認できます。
2.4GHz帯ワイヤレスリモコンの通信距離は見通しで100m
NT-4、NR-1の通信距離は、見通しで100~150mです。近距離で高品質な通信を必要とする用途に向いています。
※但し、他の無線機器や周囲のノイズ等の使用環境が通信距離に影響する場合があります。
ARIB STD-T66準拠、技術基準適合証明取得済
最大6接点までの制御が可能(リモコンNT-4-D6を使用した場合)
モメンタリ、ワンショット、トグル3つの出力モードに対応
通信距離の目安は見通し条件で約100m
フォトMOS FET出力 (最大DC24V
/ 220mAまで)で高アイソレーション
連続送信による連続出力動作が可能 (モメンタリモードに設定時)
通信形態は1:1 (1:NまたはN:1での使用は不可)
低消費電流動作
対応リモコンはNT-4-S4,NT-4-S3,NT-4-D4,NT-4-D6の4機種、モジュールはNT-4Mの1機種

アプリケーション

  • トラック等のリアゲート昇降・開閉装置
  • 福祉車両等の電動リフトの昇降・格納装置
  • 電動ガレージ(シャッター)の開閉装置
  • 室内照明機器制御・電動カーテンの開閉
  • チェーンブロック、ウィンチ制御
  • 農業用機械制御
  • その他

電動リアゲートの昇降・開閉等の操作を、手元のリモコンで行うことができます。
配送拠点などの同一エリアで複数システムの同時運用が可能です。

接点出力無線ユニット:NR-1仕様

項目 仕様 備考
接点出力数 最大6接点出力
動作電圧 DC 5 ~ 24 V

絶対最大定格: DC 35V以下

ご注意:
4出力以上を連続的に使用する場合は、必ず20V以下の電圧でご使用ください。

消費電流 待機中(出力OFF時): 16mA以下
出力作動中(出力ON時): 50mA以下

出力 OUT1 ~ OUT6 (6出力)
方式: フォトMOS FET出力
定格: DC 24V / 220 mA  (最大)
使用するリモコンに応じて出力数は変化
出力制御モード 3モード
・ワンショット ・モメンタリ ・トグル
DIP-SW(No.2 / 3)の設定によりモードを選択
LED表示① 赤色点灯: 通信状態の確認
緑色点灯: 電源ONの確認
赤色点灯時は安定して通信ができる
電源OFF時: LEDは消灯
LED表示② 黄色: ID登録設定時に点灯または点滅 通常使用時: LEDは消灯
接続コネクタ No.1 ~9: GND / VCC / LINK/
OUT1 / OUT2 / OUT3 /OUT4/OUT5/OUT6
No.10: COM

DIP-SW(6回路) No.1 : ID登録設定用
No.2 / 3 : 出力制御モード設定用
No.4 / 5 / 6 : OFF (※)
(※)No.4 / 5 / 6は必ずOFFにして使用のこと
アンテナ 別売 指定専用アンテナのみ使用可能
防水性 無保護(非防水・非防塵仕様) 結露無きこと
動作温度範囲 -30 ~ +65℃
重量 36g
外形寸法 45 × 55 × 13 mm 突起部を含まず
付属品 ・接続ケーブル
CAVUS0.5、10芯メスコネクタ、
長さ500mm、末端加工無し
NR-1の接続コネクタに接続

製品マニュアル

名称 バージョン ダウンロードファイル
NR-1マニュアル Ver1.1 2016年 4月 PDF

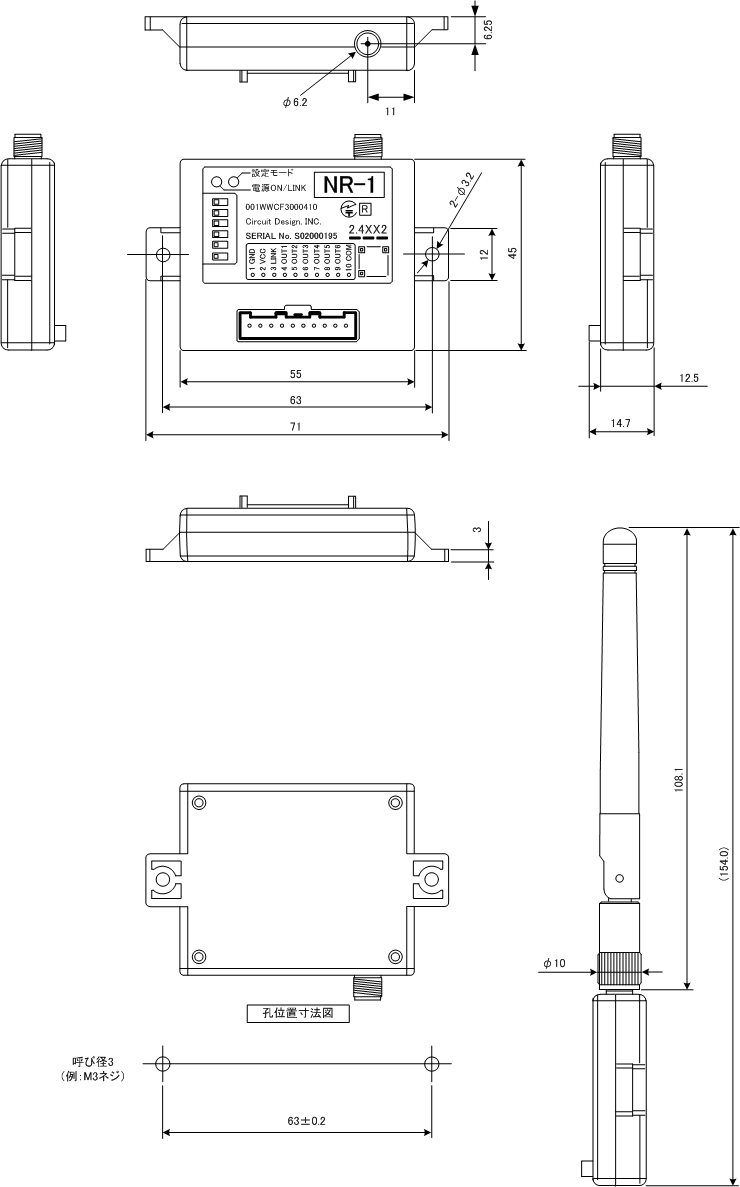

外観・寸法

指定専用アンテナリスト

NR-1は指定専用アンテナを使用してください。弊社が販売する指定専用アンテナ以外は電波法違反になります。

NR-1用 指定専用アンテナ仕様

品名、品番、外観 仕様
可倒式防水アンテナ
ANT-2400-SFW

利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP67使用温度:-20~+65℃

コネクタ:RPSMA-P

小型防水アンテナ
ANT-2400-SMW

利得:0dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP65
使用温度:-20~+65℃

コネクタ:RPSMA-P

可倒式アンテナ
ANT-2400-SF

利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃

コネクタ:RPSMA-P

※1指向性はアンテナを垂直に立てた場合の特性です。

同軸ケーブル

品名、外観 仕様 接続可能アンテナ
CBL-SMA-SMARE-50
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-SMA-SMARE-100
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
径: 1.5D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-100

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
径: 3D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW
CBL-RPSMAP-RPSMAJ-MB-500

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 5,000mm
径: 3D
ANT-2400-SF
ANT-2400-SFW
ANT-2400-SMW

※SMARE=SMAレセプタクル
