コンセプトモデル
今までのサーキットデザイン製品よりも、お客様がすぐ使える製品をご提供します。どこでも、機器やセンサーをつなぐだけで、無線データ伝送できるプログラム可能な無線ユニットで、貴社のIoT通信ソリューション構築に適した無線機器です。
- 誰にでも扱える
- 簡単に機器へ装着できる
- どこにでも設置できる
- 遠くへデータを送れる
システム構成例
ソフトウェア開発で自由自在に制御可能
どこでもでむは、用途に合わせてソフトウェア開発が必要ですが、細部まで御社の仕様に合わせこむことができます。開発環境は、ArduinoIDE、Visual Studio Code(PlatformIO)、ICEも利用できます。サンプルプログラムを提供していますので、下記よりご確認ください。
どこでもでむに搭載している機能
 | クラウドへアップロード: WiFi, LTE-M 外部からアクセス可能なWebサーバ: WiFi |
 | デバイス間通信: WiFi, Bluetooth |
 | シリアル通信を持ったセンサーの追加: I2C, UART |
 | 時間管理が必要なアプリケーション: RTC |
 | 位置情報が必要なアプリケーション: GPS |
 | データロギングが必要なアプリケーション: 大容量メモリ内蔵 （内部メモリーカードスロットに挿入して対応可能） |
製品のご購入
オプション品
サンプル出荷中。
省電力に特化した「どこでもでむmini」は、バッテリーユースを想定した小型・省電力モデルです。センサー機器の接続を主体とし、バッテリーやソーラーパネルでも駆動可能。無線は2種類をご用意。
- 429MHz特定小電力無線 LoRa®, FSK
- LTE-M
どこでもでむmini
￥38,000（税抜）
インターフェイス
- どこでもでむと周辺のインターフェイスは、専用ハーネス、または拡張ボードを製作して行います。
- 拡張ボードは、弊社にてカスタム販売が可能です。

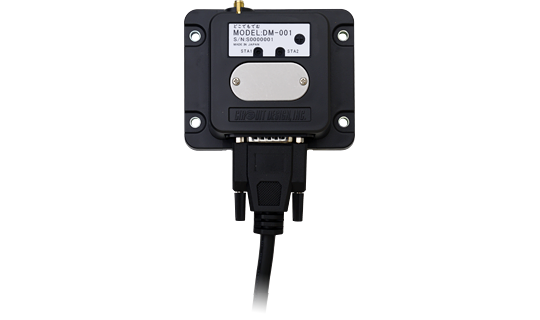

どこでもでむ 仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 電源電圧 | 7〜35 V | |
| 消費電流 | 最大500 mA | 使用機能による |
| 使用温度範囲 | -20〜60 ℃ | |
| 防水・防塵構造 | IP55準拠 | 専用ハーネス使用時 |
| 外形寸法 | 100 x 82 x 35.5 mm | |
| 重量 | 180 g | 本体のみ |
| 入力ポート | 5〜24 V | フォトカプラ、カソード側はGNDに接続 |
| 接点ポート | 〜30 V, 400 mA以下 | フォトMOSリレー, ドレインはGND に接続 |
| AD入力ポート | 0 ～ 3.0 V | 12bit |
| DA出力ポート | 0〜5 V | |
| 外部I2C通信ポート | 3.3V | |
| 外部UART通信ポート | 3.3V | |
| 無線部 |
| ※特定小電力無線はLoRa®/FSK切替可能 ※1,2は、どちらかを選択(内蔵モジュール乗換による対応) |
| 内蔵センサー | 温度, 気圧, 湿度, GPS |
D-Sub 15p 端子一覧
| 端子番号 | 端子名 | 詳細 |
|---|---|---|
| 1 | Vcc | 電源 |
| 2 | GND | GND |
| 3 | DI1 | 入力ポート1 |
| 4 | DI2 | 入力ポート2 |
| 5 | SW1 | 接点ポート1 |
| 6 | SW2 | 接点ポート2 |
| 7 | AD- | ADマイナス側 |
| 8 | GNDana | アナログ用GND |
| 9 | GND_iso | DI/SW用GND |
| 10 | DA | DA出力 |
| 11 | Vout | 3.3V外部出力 |
| 12 | I2C | |
| 13 | I2C | |
| 14 | UART(TX) | |
| 15 | UART(RX) |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| 準備中 | 準備中 |  |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| 準備中 | |
どこでもでむ サンプルプログラム
どこでもでむは、用途に合わせてソフトウェア開発が必要ですが、細部まで御社の仕様に合わせこむことができます。開発環境は、ArduinoIDE、Visual Studio Code(PlatformIO)、ICEも利用できます。サンプルプログラムを提供していますので、下記よりご確認ください。
外観・寸法
ブロック図
指定専用アンテナリスト
どこでもでむは、指定専用アンテナを使用することができます。
詳細は、各製品ページをご覧ください。
| 品名・外観 | 仕様 |
|---|---|
| 防水ホイップアンテナ ANT-400-SWW  | 利得: 2.14dBi以下 指向性: 水平方向無指向 VSWR: 2.0以下 防塵防水: IP65 使用温度: -20～65℃ コネクタ: RPSMA-P |
| ダイポールアンテナ ANT-400-DX-5  | 利得：2.14dBi以下 指向性：水平方向無指向 VSWR：≦2.0 使用温度：-20～+65℃ 直付け不可、ケーブル要 SMA-P |
| ダイポールアンテナ ANT-400-DX-10 | 利得：2.14dBi以下 指向性：水平方向無指向 VSWR：≦2.0 使用温度：-20～+65℃ 直付け不可、ケーブル要 SMA-P |
| 防水アンテナ ANT-400  | 利得：2.14dBi以下 指向性：水平方向無指向※１ VSWR：≦2.0 使用温度：-20～+65℃ 直付け不可、ケーブル要 SMA-J |
同軸ケーブル
| 品名 | 仕様 | 接続可能アンテナ |
|---|---|---|
CBL-SMA-SMARE-50 | コネクタ1： RPSMA-P コネクタ2： RPSMA-J 長さ： 500mm 径： 1.5D | |
CBL-SMA-SMA-5D-1000 | コネクタ1： RPSMA-P コネクタ2： SMA-P 長さ： 10,000mm 径： 5D-FB | ANT-400 ※CBL-SMA-SMARE-50による変換が必要 |
アンテナ取り付け金具
| 品名 | 仕様 | 接続可能アンテナ |
|---|---|---|
| オールステンレス製アンテナ取付金具 AC-B1  | アンテナ取付穴 ： 2箇所（ANT-400専用取付穴、丸穴φ6.5） 適合パイプ径： φ16.5～45（付属Uボルト使用） 寸法 250×65×100mm（取付金具含まず） | ANT-400 |
