RT-4

4接点 特定小電力無線リモコン

RT-4は、「ARIB STD-T93」に適合した315MHz帯特定小電力無線機器で、技術基準適合証明取得済み(技適マーク)です。
従来の微弱無線のリモコン機器に比べ、通信距離が長く安定した使用が可能です。また赤外線リモコンのような指向性がなく、送信機の向きや場所を気にせず使用できます。

製品のご購入

RT-4

RT-4

4接点 特定小電力無線リモコン
¥5,000(税別) 数量別単価(税別)1-19:5,000円、20-49:4,200円、50-99:3,700円、100-299:3,200円、300-:応談
価格
RT-4
¥5,000
セット購入
RT-4
RR-1
ANT-300-SF
¥15,000
RT-4
RR-1
ANT-300-SF
CBL-SMA-SMABJW-50
¥16,500
RT-4
RR-1
ANT-300
CBL-SMA-SMA-50
¥18,500
RT-4
RR-1
ANT-300-SFW
CBL-SMA-SMARE2-50
¥17,500
RT-4
RRM-1
ANT-300-TS
¥11,000
RT-4
RRM-1
ANT-300-SF
CBL-TMP-SMABJW-50
¥13,700
RT-4
RRM-1
ANT-300
CBL-TMP-SMA-50
¥15,700
RT-4
RRM-1
ANT-300-SFW
CBL-TMP-SMARE-50
¥14,700
数量

特長

  • 技術基準適合証明取得済み(技適マーク)
  • 軽量・薄型
  • 低価格
  • 通信距離は見通しで50m

アプリケーション

  • 照明機器の制御
  • マンションゲートの制御
  • カーテンの開閉操作
  • 自動シャッターの開閉操作

RRM-1基本接続図(参考回路)

  • RT-3で制御する場合は、OUT1~OUT3までの出力となります。
  • 推奨電源電圧(VCC)は5.0Vまたは9.0Vです。
  • 各出力ポート(OUT1~4)の出力電流は数mA以下のため、出力用のリレーを制御する場合は、必ずフォトMOSリレー等のドライバーICを介して、リレーを接続してください。各出力ポートから、直接リレーの励磁側に接続された場合、駆動電流が足りないためリレーは作動しません。

315MHz帯特定小電力リモコン送信機:RT-4

項目 仕様 備考
適合規格 ARIB
STD-T93 テレコントロール適合

送受信周波数 CH-1:312.6MHz  CH-2:313.0MHz
CH-3:313.6MHz  CH-4:314.4MHz

通信方式 単向通信方式 FSK 4,800bps
到達距離 50~80m 見通し距離
動作保証温度範囲 -10~+55℃ 結露無きこと
非防水・非防塵仕様
チャンネル CH-1~CH-4のうちいずれか1CH CH変更不可
送信時間 1回の送信時間:約100msec ボタン押下時に送信
送信電力 0.25mW (EIRP)
以下

使用電池 リチウム電池CR2025×1
消費電流 送信時:15mA以下、スタンバイ時:2μA以下
スイッチ入力 RT-3 :
SW1~3 3ボタン
RT-4 : SW1~4 4ボタン

アンテナ パターンアンテナ(内蔵)
外形寸法 87mm×40mm×7mm 突起部含まず
重量 12g

製品マニュアル

名称 バージョン ダウンロードファイル
RT-4マニュアル Ver1.0 2009年2月 PDF

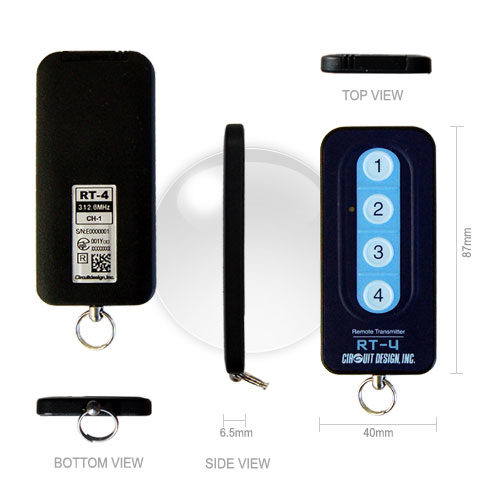

外観・寸法

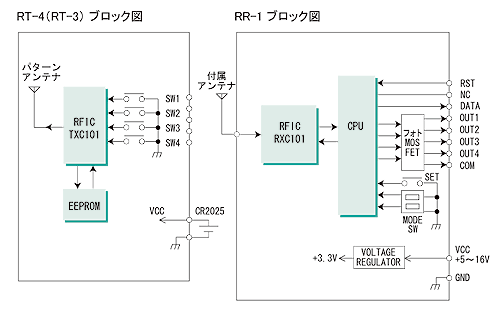

ブロック図
