オプション品
RRM-1A 315MHz帯 特定小電力無線 4接点無線受信モジュールは、以下の無線送信モジュール、無線リモコンとセットでご利用いただけます。
受信機はユニットタイプもあります。

RTM-1B 特定小電力無線 4接点 無線受信モジュール
¥3,500(税抜)
数量別価格(税抜)1-19:3,500円、20-49:3,000円

RT-3B 3接点 特定小電力無線リモコン
¥6,000(税抜)
数量別価格(税抜)1-19:6,000円、20-49:5,200円

RT-4B 4接点 特定小電力無線リモコン
¥6,000(税抜)
数量別価格(税抜)1-19:6,000円、20-49:5,200円

RR-1A 特定小電力無線リモコン受信機(4接点出力)
¥9,800(税抜)
数量別価格(税抜)1-19:9,800円、20-49:8,600円
特長
- 低価格
- 4接点の出力
- シリアルデータ出力に対応
- 周波数はCH-1~4の4チャネルを選択可能
- 送信機IDを32台まで登録可能
アプリケーション
- 照明機器の制御
- 呼び出しシステム
- 自動シャッターの開閉操作
- 電動カーテンの開閉操作
- 表示板の切り替え
動作
RRM-1A 基本接続図(参考回路)

- RT-3で制御する場合は、OUT1~OUT3までの出力となります。
- 推奨電源電圧(VCC)は5.0Vまたは9.0Vです。
- 各出力ポート(OUT1~4)の出力電流は数mA以下のため、出力用のリレーを制御する場合は、必ずフォトMOSリレー等のドライバーICを介して、リレーを接続してください。各出力ポートから、直接リレーの励磁側に接続された場合、駆動電流が足りないためリレーは作動しません。
RT-3A使用時動作
RT-3Aボタン | RRM-1A出力 | ||
---|---|---|---|
ワンショット | トグルモード | スイッチングモード | |
1 | OUT1 200ms ON | OUT1 ON/OFF切替 | OUT1 ON |
2 | OUT2 200ms ON | OUT2 ON/OFF切替 | OUT1 OFF |
3 | OUT3 200ms ON | OUT3 ON/OFF切替 | - |
- ワンショットモード:RT-3Aの1(2,3)ボタンを押すとRRM-1OUT1(OUT2,OUT3)が200msの間ONします。
- トグルモード:RT-3Aの1(2,3)ボタンを押すとRRM-1のOUT1(OUT2,OUT3)がONしそのままの状態を保ちます。
再度ボタンを押すとOUT1(OUT2,OUT3)がOFFします。 - スイッチングモード:RT-3Aの1ボタンを押すとRRM-1のOUT1がONします。OFFにするには2ボタンを押して下さい。
RT-4使用時動作
RT-4ボタン | RRM-1A出力 | ||
---|---|---|---|
ワンショット | トグルモード | スイッチングモード | |
1 | OUT1 200ms ON | OUT1 ON/OFF切替 | OUT1 ON |
2 | OUT2 200ms ON | OUT2 ON/OFF切替 | OUT1 OFF |
3 | OUT3 200ms ON | OUT3 ON/OFF切替 | OUT2 ON |
4 | OUT4 200ms ON | OUT4 ON/OFF切替 | OUT2 OFF |
- ワンショットモード:RT-4の1(2,3,4)ボタンを押すとRRM-1のOUT1(OUT2,OUT3,OUT4)が200msの間ONします。
- トグルモード:RT-4の1(2,3,4)ボタンを押すとRRM-1のOUT1(OUT2,OUT3,OUT4)がONしそのままの状態を保ちます。再度ボタンを押すとOUT1(OUT2,OUT3,OUT4)がOFFします。
- スイッチングモード:RT-4の1(3)ボタンを押すとRRM-1のOUT1(OUT2)がONします。OFFにするには2(4)ボタンを押して下さい。
RTM-1使用時動作
RTM-1A | RRM-1A出力 | ||
---|---|---|---|
ワンショット | トグルモード | スイッチングモード | |
SW1 | OUT1 200ms ON | OUT1 ON/OFF切替 | OUT1 ON |
SW2 | OUT2 200ms ON | OUT2 ON/OFF切替 | OUT1 OFF |
SW3 | OUT3 200ms ON | OUT3 ON/OFF切替 | OUT2 ON |
SW4 | OUT4 200ms ON | OUT4 ON/OFF切替 | OUT2 OFF |
- ワンショットモード:RTM-1AのSW1(SW2,SW3,SW4)をONすると、RRM-1AのOUT1(OUT2,OUT3,OUT4)が200msの間ONします。
- トグルモード:RTM-1AのSW1(SW2,SW3,SW4)をONすると、RRM-1AのOUT1(OUT2,OUT3,OUT4)がONしそのままの状態を保ちます。再度スイッチをONするとOUT1(OUT2,OUT3,OUT4)がOFFします。
- スイッチングモード:RTM-1AのSW1(SW3)をONするとRRM-1AのOUT1がONします。OFFにするにはSW2(SW4)をONして下さい。
シリアルデータ出力
- RRM-1Aは受信したIDやデータをシリアル出力することができるので、PC等によるアプリケーションが可能です。出力されるデータは、どのボタンが押されたかを示すものや、送信機の識別ID等です。
SW情報 1バイト |
機種ID 1バイト |
シリアルID 6バイト |
CRコード | LFコード |
315MHz帯特定小電力無線モジュール受信機:RRM-1A
項目 | 仕様 | 備考 |
---|---|---|
適合規格 | ARIB STD-T93 テレコントロール | |
使用周波数 | CH-1: 312.6MHz CH-2: 313.0MHz CH-3: 313.6MHz CH-4: 314.4MHz |
|
通信方式 | 単向通信 | FSK 4,800bps |
到達距離 | 50~80m | 見通し距離 |
動作温度範囲 | -10~+55℃ | 結露無きこと |
チャネル | CH-1~CH-4のうちいずれか1CH | CHはFREQ1、FREQ2ポートで 設定可 |
登録ID数 | 最大32ID | |
動作電圧 | DC 3.5~14.5V | 推奨入力電圧:DC 5.0Vまたは9.0V |
消費電流 | 待機時:15mA以下(連続受信時)、 外部出力全作動時:20m A以下 |
DC 5.0V入力時 |
出力制御モード | 3モード (ワンショット、トグル、スイッチング) |
モードはMODE1、MODE2 ポートで設定 |
出力 | 4スイッチ出力、シリアルデータ出力 | スイッチ出力(ON)時 Low |
アンテナ | 別売 | |
外形寸法 | 36mm×26mm×8mm | アンテナ等突起部含まず |
重量 | 11g |
送信機ID登録資料
名称 | ダウンロードファイル |
---|---|
RTM-1AとRRM-1AのID登録方法について | ![]() |
RT-3A/RT-4AとRRM-1AのID登録方法について | ![]() |
製品マニュアル
名称 | バージョン | ダウンロードファイル |
---|---|---|
RRM-1Aマニュアル | Ver.1.1 2023年 9月 | ![]() |
製品カタログ
名称 | ダウンロードファイル |
---|---|
RRM-1A 製品カタログ | ![]() |

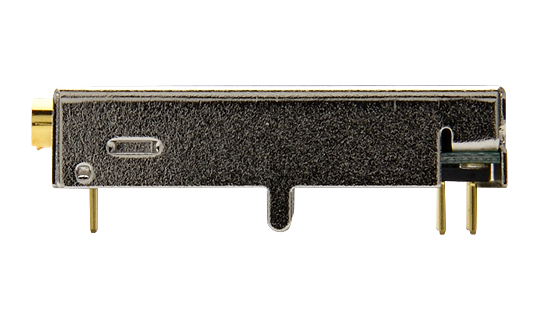

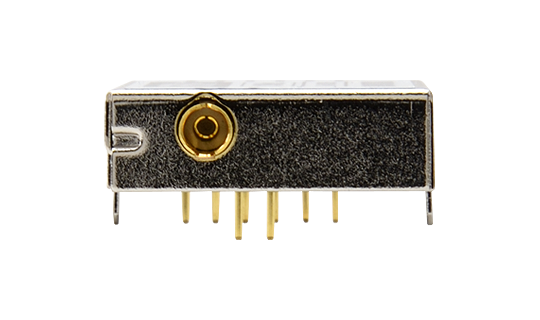

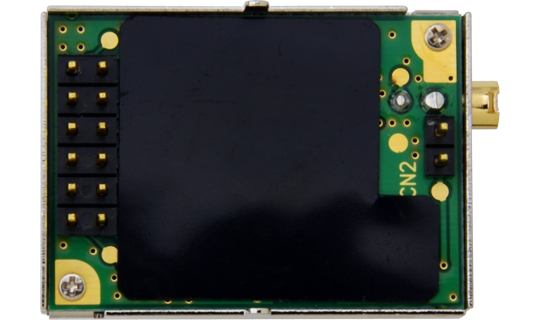

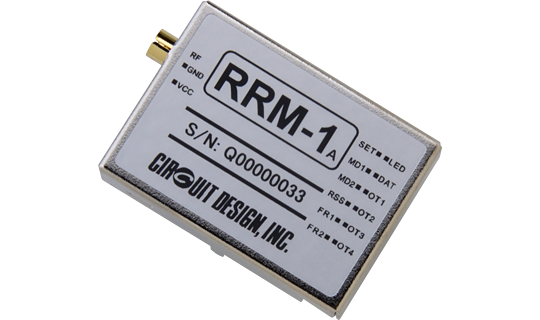

外観・寸法

ブロック図

RRM-1Aは、指定専用アンテナを使用することができます。
指定専用アンテナ
品名、外観 | 仕様 |
---|---|
|
利得: 2.14dBi以下 指向性: 無指向性 防塵防水: 無保護 コネクタ: TMP |
ANT-300-SF![]() |
利得: 2dBi以下 指向性: 無指向性 VSWR: 2以下 防塵防水: 無保護 使用温度: -20~65℃ コネクタ: SMA-P |
ANT-300![]() |
利得: 1dBi 指向性: 無指向性 VSWR: 2.0以下 防塵防水: 防水 使用温度: -20~65℃ コネクタ: SMA-J その他: 要変換ケーブル |
ANT-300-SFW![]() |
利得: 2dBi以下 指向性: 無指向性 VSWR: 2.0以下 防塵防水: IP67 使用温度: -20~65℃ コネクタ: RPSMA-P その他: 要変換ケーブル |
同軸ケーブル
品名、外観 | 仕様 | 接続可能アンテナ |
---|---|---|
コネクタ1: TMP コネクタ2: SMA-J 長さ: 500mm 径: 1.5D |
ANT-300-SF | |
CBL-TMP-SMA-50![]() |
コネクタ1: TMP コネクタ2: SMA-P 長さ: 500mm 径: 1.5D |
ANT-300 |
CBL-TMP-SMARE-50![]() |
コネクタ1: TMP コネクタ2: RPSMA-J 長さ: 500mm 径: 1.5D |
ANT-300-SFW |
