リモコン受信機RR-1Aは送信機からの接点情報を受信し出力します。接点出力は4系統あり、3つの出力モードに対応しています。またシリアルデータ出力にも対応しています。
送信機のIDは32台まで登録できます。
※アンテナは付属していません。セットでご購入ください。
RR-1の部品終息対応の互換モデル。RR-1Aは、RR-1と完全互換しております。
| 使用周波数帯 | 315MHz |
| 最適な用途 | 見通しの距離でのスイッチなどのON/OFF切替 回転灯、呼出装置等 |
| 通信形態 | 1:1, 1:N, N:1, M:N ID登録により複数のリモコンから1台の受信機の制御および1台のリモコンから複数の受信機の制御が可能 （最大32台） |
| 通信距離目安 | 〜50m（見通し） |
| 通信方式 | 単向 |
| 動作電圧 | DC 5〜16V |
| 出力モード | ワンショット トグル スイッチング |
| 対応リモコン | RT-3B（3ボタン） RT-4B（4ボタン） RTM-1B（無線モジュール） |
製品のご購入
オプション品
この製品には3接点、4接点のリモコンをご使用頂けます。
無線モジュールタイプがあります。
RT-3B 3接点 特定小電力無線リモコン
￥6,000（税抜）
数量別価格（税抜）1-19:6,000円、20-49:5,200円
RT-4B 4接点 特定小電力無線リモコン
￥6,000（税抜）
数量別価格（税抜）1-19:6,000円、20-49:5,200円
RTM-1B 特定小電力無線 4接点 無線送信モジュール
￥3,500（税抜）
数量別価格（税抜）1-19:3,500円、20-49:3,000円
RRM-1A 特定小電力無線 無線受信モジュール（4接点出力）
￥6,300（税抜）
数量別価格（税抜）1-19:6,300円、20-49:5,300円
特長
- 4接点の出力が可能
- ワンショット、トグル、スイッチングの3つの出力モードに対応
- シリアルデータ出力に対応
- 周波数はCH-1～4の4チャネルを選択可能
- 送信機IDを32台まで登録可能
アプリケーション
- 照明機器の制御
- マンションゲートの制御
- カーテンの開閉操作
- 呼び出しシステム
- 電動カーテンの開閉操作
- 自動シャッターの開閉操作
- 表示板の切り替え
315MHz帯特定小電力リモコン受信機：RR-1A
| 項目 | 仕様 | 備考 |
|---|---|---|
| 適合規格 | ARIB STD-T93 テレコントロール | |
| 使用周波数 | CH-1:312.6MHz CH-2:313.0MHz CH-3:313.6MHz CH-4:314.4MHz |
DIP SWにて設定 |
| 通信方式 | 単向通信 | FSK 4,800bps |
| 到達距離 | 50～80m | 見通し距離 |
| 動作温度範囲 | -10～+55℃ | 結露無きこと 非防水・非防塵仕様 |
| チャネル | CH-1～CH-4 | DIP SWによる変更 |
| 登録ID数 | 32ID | |
| 制御モード | 3モード ワンショット、トグル スイッチング、 接点出力なし |
モードスイッチで設定 |
| 出力ポート | フォトMOSリレー（出力4系統） 最大24V、220mA DC |
|
| アンテナ | 別売 | |
| 動作電圧 | DC +5～+16V | |
| 消費電流 | 受信時：15mA以下 4出力ON時：85mA以下 |
5.0V入力時 |
| 外形寸法 | 40 × 55 × 13mm | 突起部含まず |
| 重量 | 27g |
送信機ID登録資料
| 名称 | ダウンロードファイル |
|---|---|
| RT-3A/RT-4AとRR-1AのID登録方法について |  |
| RTM-1AとRR-1AのID登録方法について | |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| RR-1Aマニュアル | Ver1.1 2019年11月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| RR-1A 製品カタログ | |

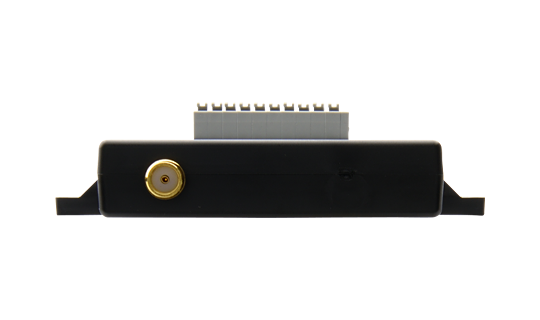

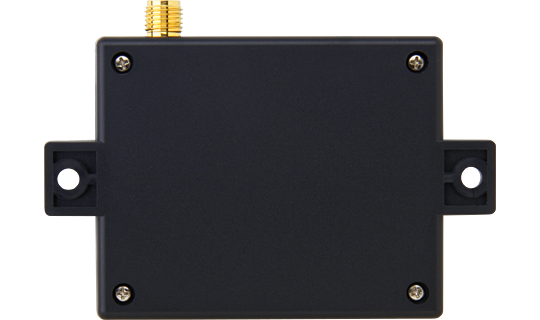

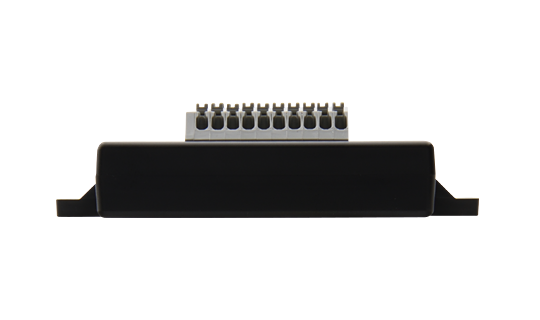

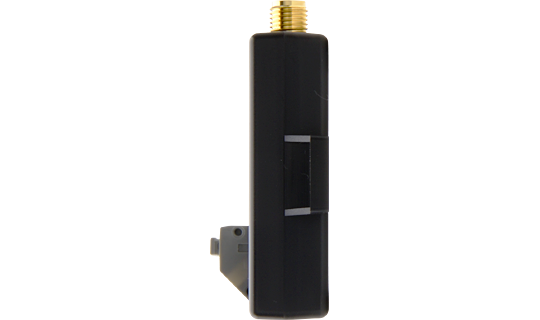

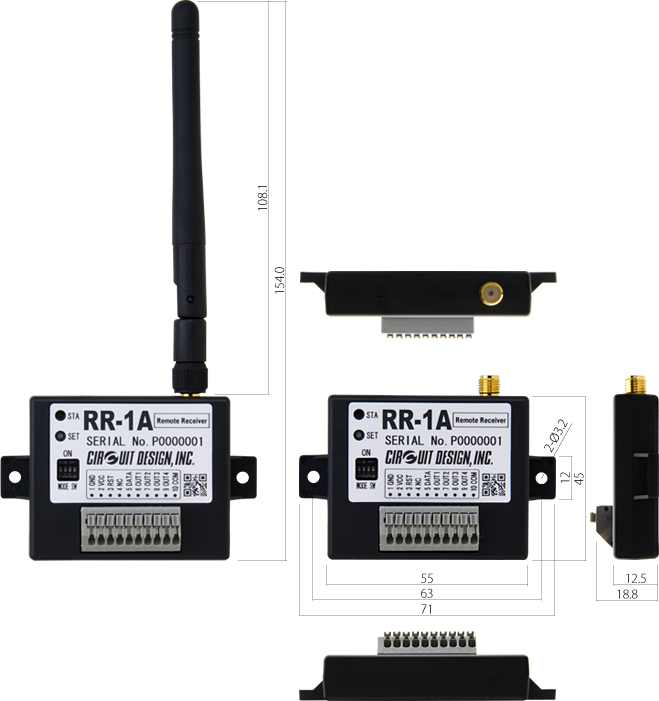

外観・寸法
RR-1Aは、指定専用アンテナを使用することができます。
指定専用アンテナ
| 品名、外観 | 仕様 |
|---|---|
ANT-300-SF |
利得: 2dBi以下 指向性: 無指向性 VSWR: 2以下 防塵防水: 無保護 使用温度: -20～65℃ コネクタ: SMA-P |
ANT-300 |
利得: 1dBi 指向性: 無指向性 VSWR: 2.0以下 防塵防水: 防水 使用温度: -20～65℃ コネクタ: SMA-J その他： 要変換ケーブル |
ANT-300-SFW |
利得: 2dBi以下 指向性: 無指向性 VSWR: 2.0以下 防塵防水: IP67 使用温度: -20～65℃ コネクタ: RPSMA-P その他： 要変換ケーブル |
同軸ケーブル
| 品名、外観 | 仕様 | 接続可能アンテナ |
|---|---|---|
| コネクタ1: SMA-P コネクタ2: SMA-J 長さ: 500mm 径: 1.5D |
ANT-300-SF | |
変換ケーブル CBL-SMA-SMA-50 |
コネクタ1: SMA-P コネクタ2: SMA-P 長さ: 500mm 径: 1.5D |
ANT-300 |
変換ケーブル CBL-SMA-SMARE2-50 |
コネクタ1: SMA-P コネクタ2: RPSMA-J 長さ: 500mm 径: 1.5D |
ANT-300-SFW |
接続例
受信機 RR-1 接点出力(OUT)の接続
- 受信機 RR-1 の接点出力は東芝製のフォトMOSリレーTLP222A-2を使用しています。負荷の接続は、DC 24V 220mA 以下としてください。
接続例1
- 同一電源を使用する場合(5~16V)
接続例2
- 24V の電源を接続する場合
- 16Vより高い電圧（24Vまで）で使用する場合、接続例2のようにレギュレータなどを使用し、電源電圧を分けて使用して下さい。
受信機 RR-1 シリアルデータ出力(DATA)の接続
- 受信機 RR-1 は接点出力の他にシリアルデータの出力も可能です。パソコンの RS-232C などと接続する 場合、RS232C トランシーバを使用してください。
RS-232C で接続する場合
- シリアル出力フォーマット、通信仕様については「受信機 RR-1 シリアルデータ出力」を参照してください。
-
