MU3-USB-429

MU-3-429 USBインターフェースボード

MU1N-USB-429後継モデル

MU3-USB-429は、MU-3-429を搭載したUSBインターフェースボードです。
技適マーク付きのMU-3-429を搭載しているので、無線局の免許及び登録無しで使用できます。
パソコンのUSB端子に接続することができ、電源はUSB端子より供給されます。また、送信・受信LEDが付いています。

USBドライバには信頼性のあるFTDI社のUSBチップを採用しています。また、制御プログラムは仮想COMポートに対して行うので、従来のCOMポートプログラム資産を利用することができます。

本無線機は延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はアンテナ設置方法をご覧ください。

搭載無線機:MU-3-429の情報

製品のご購入

MU3-USB-429

MU3-USB-429 在庫有り

MU-3-429 USBインターフェースボード
¥34,500(税別) 数量別単価(税別)1-5:34,500円、6-19:32,500円、20-49:30,500円、300-:応談
価格
MU3-USB-429
¥34,500
セット購入
MU3-USB-429
ANT-400-TH
¥34,820
MU3-USB-429
ANT-400-TS
¥34,820
MU3-USB-429
ANT-01
¥38,700
MU3-USB-429
ANT-400-AR
CBL-TMP-SMABJW-50
¥41,400
MU3-USB-429
ANT-400-SWW
CBL-TMP-SMARE-50
¥38,500
MU3-USB-429
ANT-400-SFW
CBL-TMP-SMARE-50
¥39,000
MU3-USB-429
ANT-400-DX-5
CBL-TMP-SMABJW-50
¥60,700
MU3-USB-429
ANT-400-DX-10
CBL-TMP-SMABJW-50
¥62,700
MU3-USB-429
ANT-400
CBL-TMP-SMA-50
¥40,200
MU3-USB-429
ANT-400
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥50,700
MU3-USB-429
ANT-400
AC-B1
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥58,200
数量

特長

技適マーク付きのMU-3-429を搭載
パソコンのUSBポートと接続
パソコンのUSBポートに接続し、データの収集や機器のコントロールすることができます。
FTDI社チップ採用
USB-UART変換チップには信頼性のあるFTDI社のFT8U232BMを採用しています。
外部電源不要
ボードの電源はUSBポートから供給されますので、外部電源は必要ありません。
設計初期段階で評価プログラムが使用可能
小型形状(47mm × 71mm × 16mm:アンテナ別)

アプリケーション

データ伝送
シリアルデータ伝送 エネルギーモニタ、データ監視装置、ハンディターミナル、バーコードリーダー
テレコントロール
建設機械のリモートコントロール、表示装置、モーター制御、リフター、
FA 機器のリモートコントロール
テレメーター
河川、ダムの水位モニタ、温度湿度計、雨量計、圧力計、電圧計、電流計

一般仕様

項目 仕様 備考
適合規格 ARIB STD-T67
テレメータ、テレコントロール、データ伝送
 MU-3-429
使用周波数 429.2500~429.7375MHz
周波数CH数 40ch ch間隔12.5kHz
送信出力 10mW/1mW
変調方式 2値FSK  4,800bps
アンテナ 当社指定アンテナに限る 受信専用機は除く
電源供給 USBバスパワー
消費電流 送信時:70mA、受信時:49mA USBバスパワー
動作温度範囲 -20~+65℃
LED表示 TX、RX、POWER
スイッチ イニシャライズ
外形寸法 47mm×78mm×16mm コネクタ含む。アンテナ含まず。
本体重量 47g

USBインターフェース仕様

項目 仕様
インターフェイス規格 USB
Ver.2.0 Full speed
レセプタクル USB-Bタイプレセプタクル
適合プラグ USB-Bタイププラグ

UARTパラメータ
データスピード 1,200/2,400/4,800/9,600/19,200/38,400/57,600bps
フロー制御 RTS/CTSハードウェアフロー制御
他パラメータ データ長:8bit、パリティ無し、ストップビット1or2

製品マニュアル

名称 バージョン ダウンロードファイル
MU3-USB-429マニュアル Ver. 1.2 2023年8月 PDF

製品カタログ

名称 ダウンロードファイル
MU3-USB-429 製品カタログ PDF

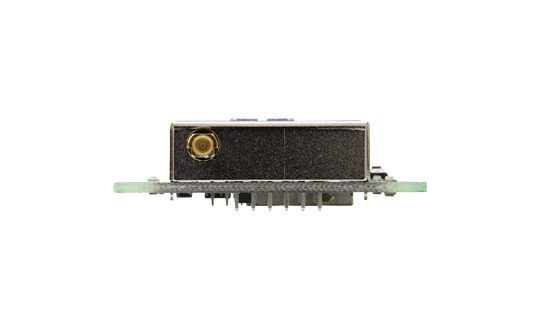

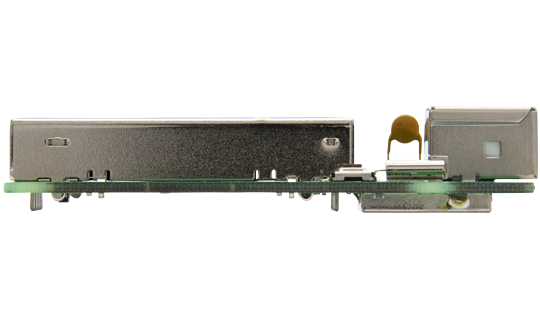

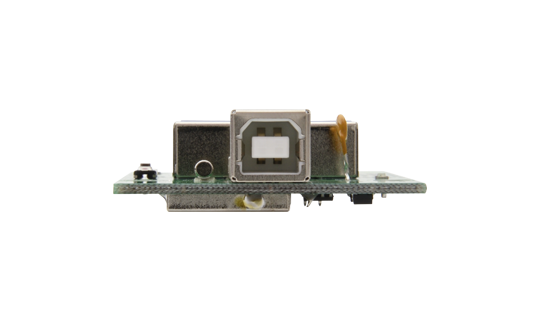

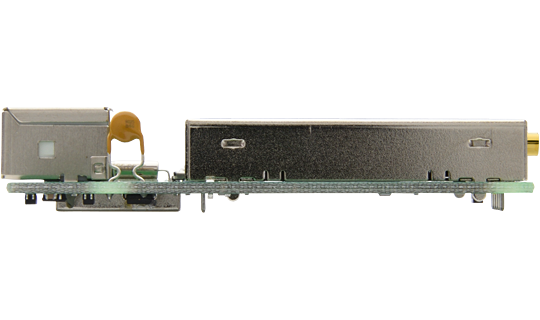

外観・寸法

ブロック図

評価プログラムのダウンロード

インストールについて

  • 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
  • アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
  • 作成されたHELPフォルダには何もありません。必要に応じてファイルを保管して下さい。
名称 バージョン ファイル
MU-1N評価プログラム Ver. 1.500 2009年2月25日 icon
MU-1N評価プログラムマニュアル Ver. 1.1 2009年3月 PDF

※MU-3はMU-1Nの互換製品となりますのでMU-1N評価プログラムをお使い下さい。機種名もMU-1Nを選択して下さい。

評価プログラム

評価プログラムによってMU-3-429の通信性能を確認することができます。

エアーモニタ:スペクトラムドメイン

バンド内の各周波数CHの受信レベルを簡易スペクトラム表示します。フィールドのノイズや混信状況のモニタができます。目的局の表示にも対応しております。

エアーモニタ:タイムドメイン

特定の周波数CHの受信レベルを時間軸で記録します。通信距離や使用環境による電界強度の変化をモニタすることができます。

コントロールウィンドウ

コマンド発行やコントロールを行なうことができます。

テストウィンドウ

パケット到達率テストや内部設定値を取得することができます。

通信テスト:電文伝送

パソコン間で電文を送ることができます。

通信テスト:ファイル伝送

パソコン間でファイルを送ることができます。

本インターフェースボードで使用できるアンテナ、ケーブルは下表のとおりです。
当社が指定するアンテナ以外を使用した場合は電波法違反となります。

指定アンテナ

品名 仕様 無線機への直付け可否
○=可能
×=不可(別途ケーブル要)
ハードアンテナ
ANT-400-TH

利得:2.14dBi以下
指向性:水平面無指向性
コネクタ:TMP
ソフトアンテナ
ANT-400-TS

利得:2.14dBi以下
指向性:水平面無指向性
コネクタ:TMP
基台付アンテナ
ANT-01

利得:2.14dBi以下
指向性:水平面無指向性
コネクタ:TMP
ラジアル付きホイップアンテナ
ANT-400-AR

利得:2.14dBi以下
指向性: 水平面無指向性
VSWR: ≦2.0
コネクタ:SMA-P

×

CBL-TMP-SMABJW-50

防水ホイップアンテナ
ANT-400-SWW

利得:2dBi以下
指向性:水平面無指向性
VSWR:≦2.0
保護等級:IP65
RPSMA-P

×

CBL-TMP-SMARE-50

可倒式防水アンテナ
ANT-400-SFW
利得:2dBi以下
指向性:水平面無指向性
VSWR:≦2.0
保護等級:IP67
コネクタ:RPSMA-P

×

CBL-TMP-SMARE-50

防水アンテナ
ANT-400

利得:2.14dBi以下
指向性:水平面無指向性
VSWR:≦2.0
防水型
コネクタ:SMA-J

×

CBL-TMP-SMA-50/100/200

ダイポールアンテナ
ANT-400-DX 5m

利得:2.14dBi以下
指向性:水平面無指向性
VSWR:≦2.0
防水型
コネクタ:SMA-P

×

CBL-TMP-SMABJW-50

ダイポールアンテナ
ANT-400-DX 10m

利得:2.14dBi以下
指向性:水平面無指向性
VSWR:≦2.0
防水型
コネクタ:SMA-P

×

CBL-TMP-SMABJW-50

※ 指向性はアンテナを垂直に立てた場合の特性です。

同軸ケーブル

品名 仕様 接続可能アンテナ

CBL-TMP-SMA-50

コネクタ1: TMP
コネクタ2: SMA-P
長さ: 500mm
種類: 1.5D相当
ANT-400

CBL-TMP-SMARE-50

コネクタ1: TMP
コネクタ2: RPSMA-J
長さ: 500mm
種類: 1.5D相当
ANT-400-SWW
ANT-400-SFW

CBL-TMP-SMABJW-50

コネクタ1: TMP
コネクタ2: SMA-J
長さ: 500mm
種類: 1.5D相当

ANT-400-DX 5m
ANT-400-DX 10m
ANT-400-AR

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
種類: 5D-FB
ANT-400
CBL-TMP-SMARE-50による変換が必要

アンテナ設置方法

本インターフェースボードは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、当社が指定したアンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。

アンテナ設置方法のページをご覧ください。
