MLR-429はシリアル通信に機能を絞り、より小型化し組込みやすさを追求した無線モジュールです。従来のFSKモードでの通信に加え、低ビットレートながら、超長距離通信を可能にするLoRa®モードを搭載。LoRa®モードでは、優れた受信感度によって特定小電力の送信出力でありながら、見通し10km以上の通信距離を実現します。
外部マイコンやPCとはUARTインターフェースで接続し、産業分野で培った当社独自のコマンド体系によって、お客様データの送受信や機器制御が行えます。
データ伝送、テレメトリーの用途にご使用いただけます。
MLR-429は量産販売時に数量条件がございますので、当社 営業部へ事前にお問い合わせください。WEB販売につきましては、テスト用として2台を上限とさせていただいております。
※MLR-429はSemtech社のLoRa® wireless RF ICを使用しております。LoRa®はSemtech Corporationの登録商標です。
製品のご購入
オプション品
関連製品としてコマンド・プロトコル互換のあるSLR-429Mがあります。
MLR-429を搭載したどこでもでむ・どこでもでむminiがあります。
SLR-429M 特定小電力超長距離 狭帯域LoRa®無線モデム
￥23,300（税抜）
数量別価格（税抜）1-5:23,300円、6-19:22,000円、20-49:20,500円
コマンド・プロトコル互換の製品です。8接点のI/Oポートがあります。
DM-100 どこでむでむ 特小モデル
￥70,000（税抜）
MLR-429を搭載したプログラマブル無線ユニットです。屋外使用を想定。

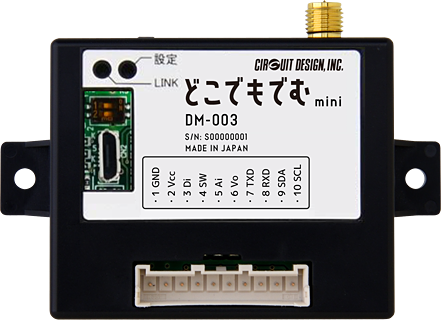

DM-300 どこでもでむmini 特小モデル
￥38,000（税抜）
MLR-429を搭載したプログラマブル無線ユニットです。バッテリーユースを想定した省電力モデル。
LTM-1 LTE-M無線モジュール
￥15,000（税抜）
MLR-429とピンコンパチのためモジュールの載せ替えが可能
特長
工事設計認証取得済み
- 技適マーク付き
- 工事設計認証を取得済みのため、無線局の免許無しに機器に組み込んで使用することができます。
ARIB STD-T67準拠 - 429MHz帯 LoRa®モードによる超長距離データ通信
920MHz帯に比べ、樹木や建物等障害物の影響を受け難い429MHz帯を採用しました。
FSK変調を使用した当社従来製品に比べ、都市雑音に強く、長距離通信が可能。- コンパクトサイズ
- SLR-429M比で体積57%減。38mm×22mm×4mmのコンパクトサイズで機器への組み込みも簡単に行えます。

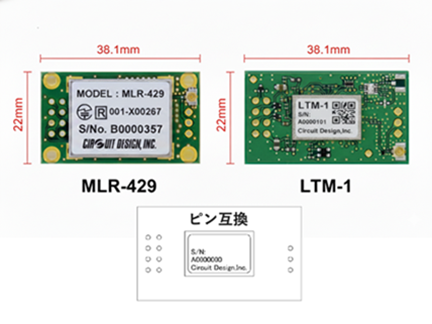

- LTM-1と載せ替え可能
- LTE-M無線モジュールのLTM-1とピン互換のため、基板を流用して無線モジュールの載せ替えが可能です。
※設計時、LTM-1の最大電流にご注意ください。 - UARTインターフェース
- ワンチップCPUのUARTとインターフェースが可能です。レベル変換ICを用いてRS-232Cに変換できます。
- 低電圧、低消費電流動作
- 商用電源が確保できない屋外使用の場合でも、バッテリーで長時間の使用が可能です。
アプリケーション
- IoT機器への組み込み
- ビル内のデータ伝送
- 地下やマンホール内からのセンサーデータの伝送
- ビニールハウスの温度、湿度などの監視
- トンネルや橋梁の状態測定
- 河川、ダム等の水位監視
- 水田の水温、水位監視
MLR-429のLoRa®モードでは、920MHz帯を使用し広く普及しているLoRaWANよりも広範囲で通信が可能となります。
特に障害物が多い森林地帯やビル群などでは顕著に差が出ます。
RadioMobileシミュレーション結果(左429MHz 10mW、右920MHz 20mW)
ヒートマップ上、色がついているエリアが通信可能範囲です。比較情報については、ブログも参照ください。
どこでもでむ ブログ
無線部
| 項目 | 仕様 | 備考 |
|---|---|---|
| 適合規格 | ARIB STD-T67 テレメータ、テレコントロール、データ伝送用 | 工事設計認証取得済 |
| 使用周波数 | 429.2500～429.7375MHz | |
| 周波数CH数 | 40ch | CH間隔12.5kHz |
| 送信電力 | 8.8mW(9.44dBm) | |
| 通信方式 | 単信または単向通信 | |
| 電波型式 | F1D | |
| 変調方式 | LoRa®変調または、2値FSK | |
| 無線間通信速度 | LoRa®変調：15～245bps（拡散率に依る） FSK変調：4,800bps | |
| 受信感度 | LoRa®変調：-134dBm（拡散率7の時） FSK変調：-115dBm | 条件：パケットサイズ 45byte以下、パケットエラー率 1% |
| キャリアセンス閾値 | -96dBm以下 | 受信専用機は除く |
| アンテナ（別売） | 当社指定アンテナに限る 指定アンテナについてはアクセサリ参照のこと | 別売品 |
| アンテナコネクタ | MHFまたはピン | |
| 推奨動作電圧 | DC 3.5～5.0V | |
| 消費電流 | 送信時：30mA、受信時：20mA | 電源電圧 5V時 |
| 動作温度範囲 | -30～+70℃（結露なきこと） | |
| 外形寸法 | 38.1mm×22mm×3.7mm | 突起部含まず |
| 本体重量 | 4ｇ | |
| 半田条件 | 手半田 半田ごて温度：350℃ 3秒以内 |
UARTインターフェース部
| 項目 | 仕様 | 備考 |
|---|---|---|
| 通信方式 | シリアル通信（UART） | |
| 同期方式 | 調歩同期（非同期） | |
| データスピード | 19,200bps | |
| 他パラメータ | データ長：8bit、パリティ無し、ストップビット1or2 |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| MLR-429マニュアル | Ver. 3.0 2023年2月 |  |
| MLR-429シリアル通信マニュアル | Ver. 3.0 2023年2月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| MLR-429 製品カタログ | |

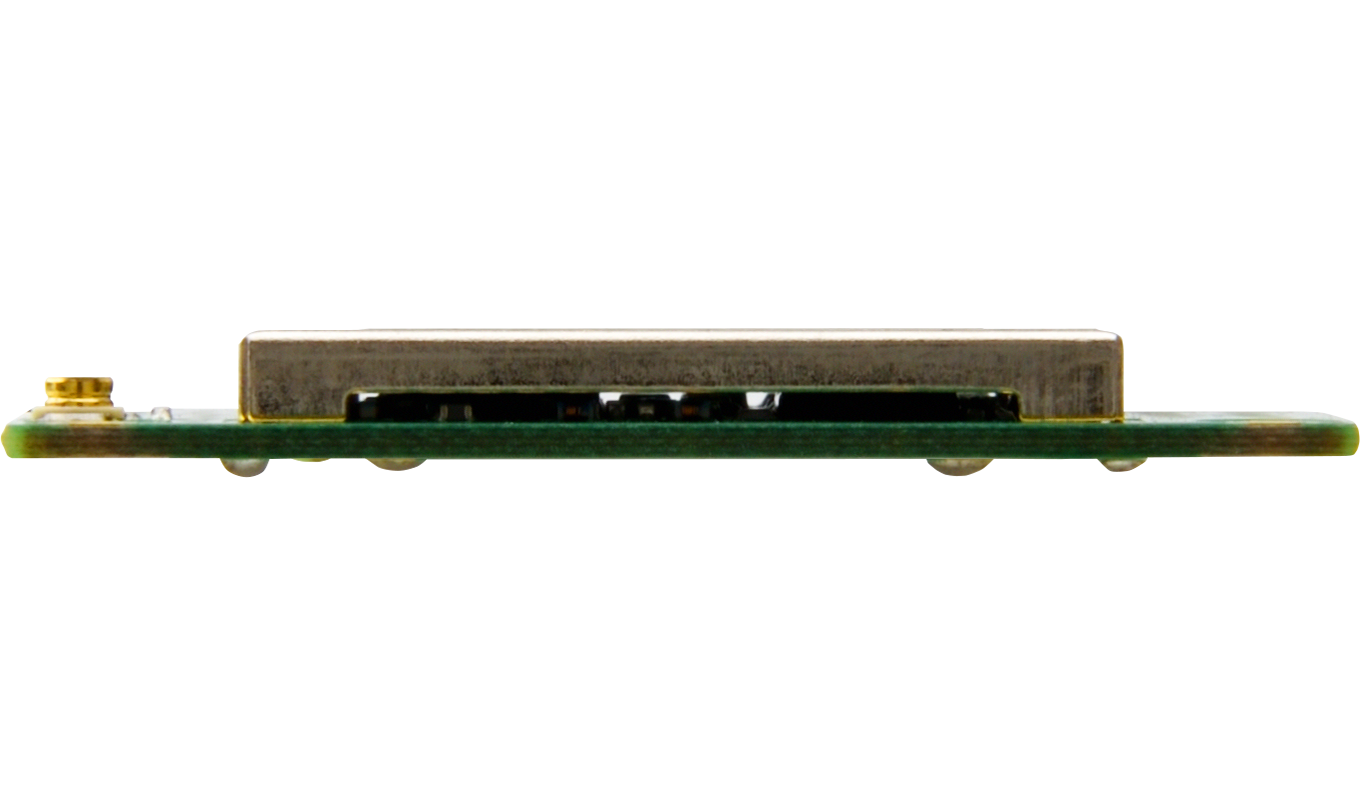

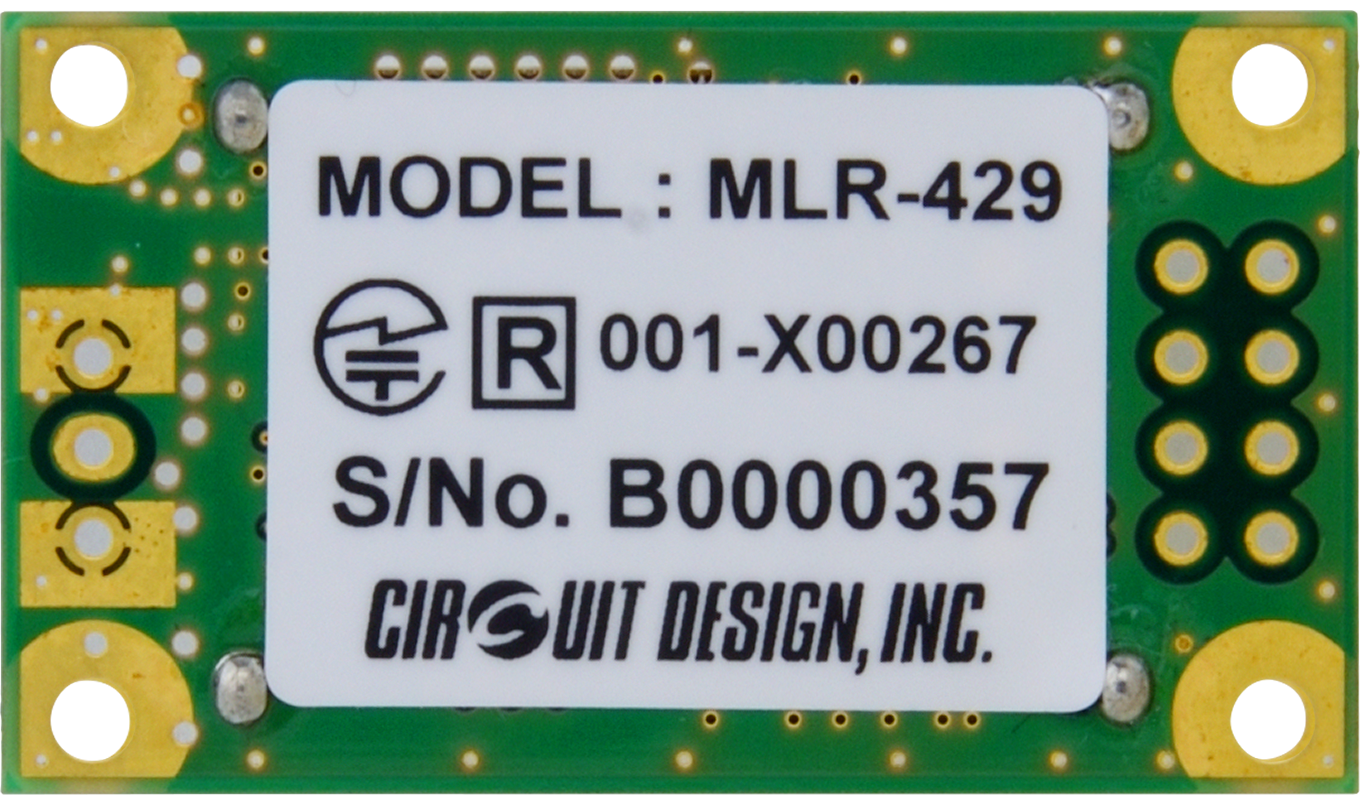

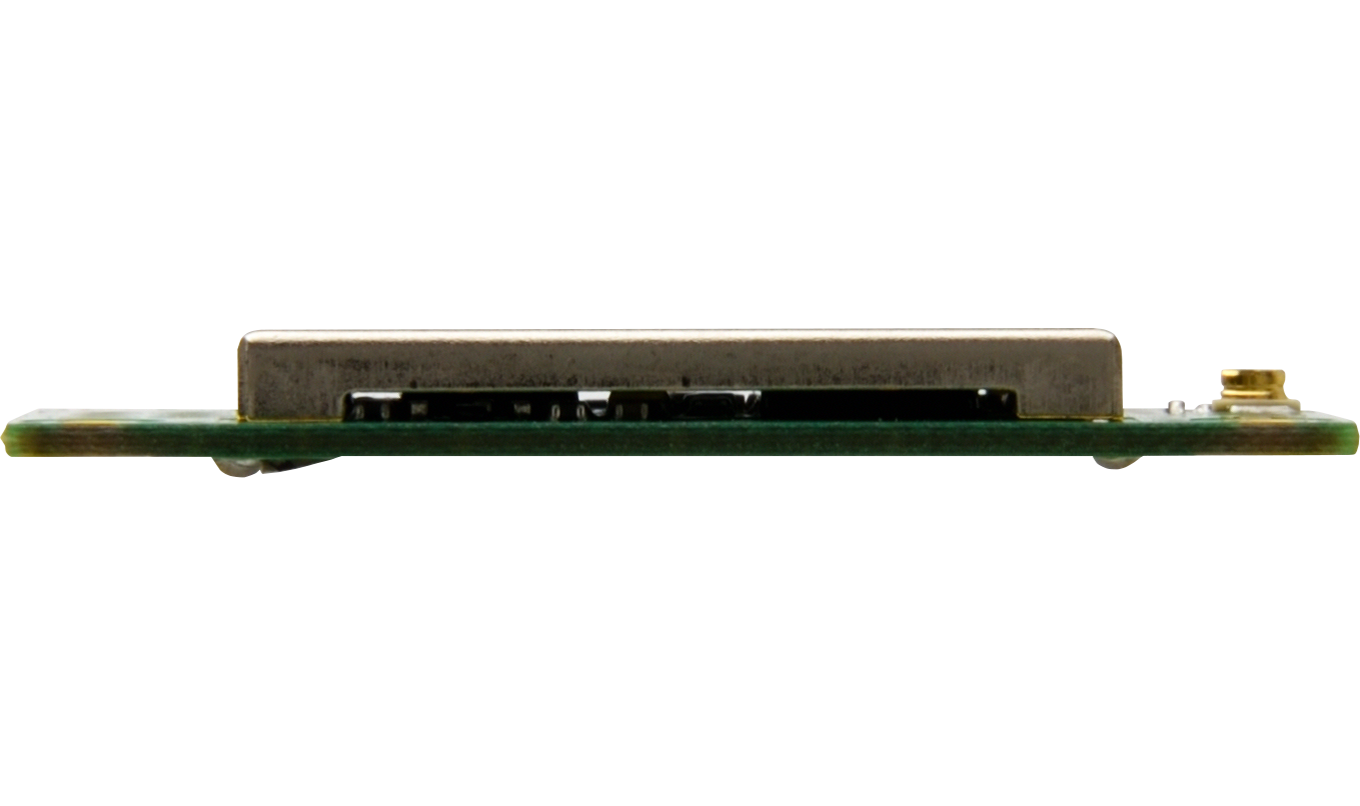

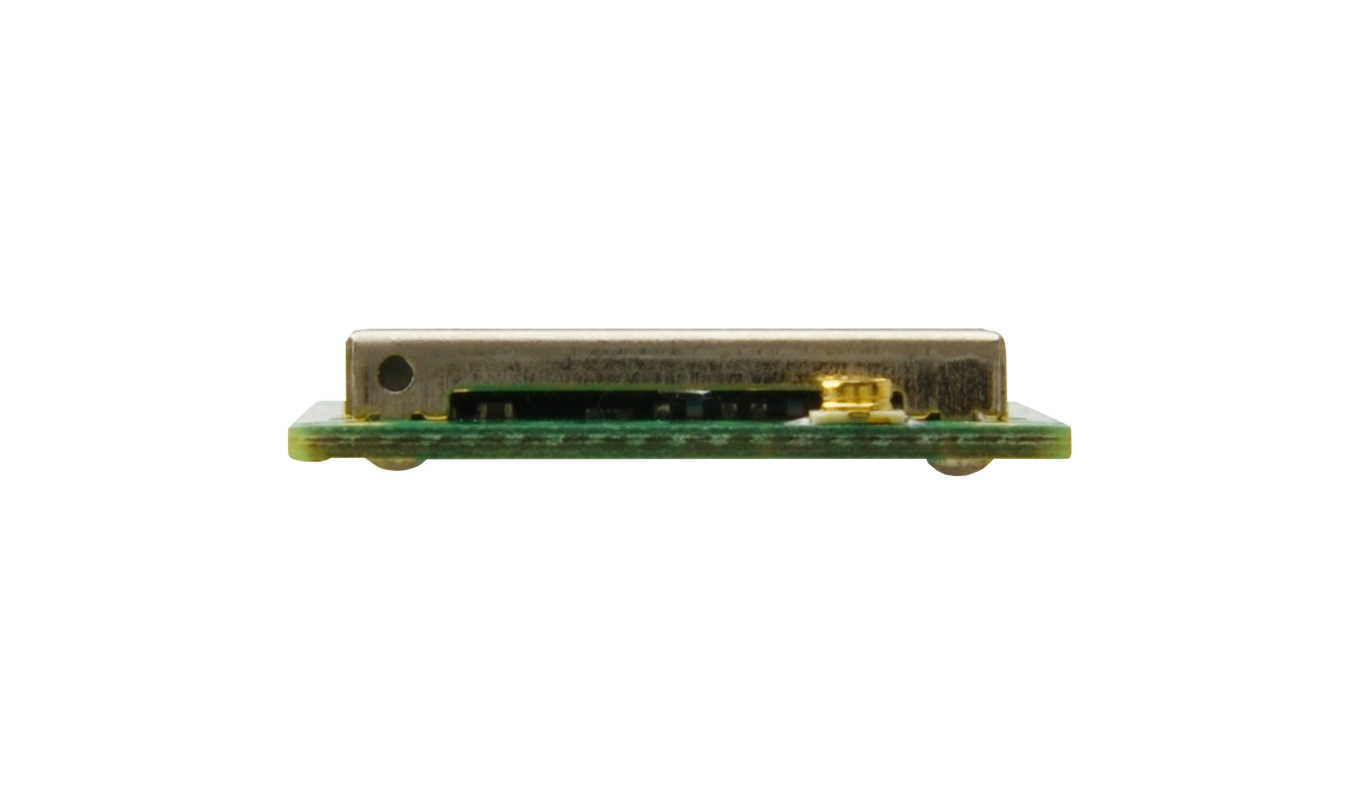

外観・寸法
本モデムで使用できるアンテナ、ケーブルは下表のとおりです。当社が指定するアンテナ以外を使用した場合は電波法違反となります。
指定アンテナ
| 品名 | 仕様 | 無線機への直付け可否 ○=可能 ×=不可（別途ケーブル要） |
|---|---|---|
| 組込用アンテナ ANT-400-MS-15  | 利得：2dBi以下 指向性：水平面無指向性 VSWR：≦3.0 保護等級：なし コネクタ：MHF | ○ |
| ホイップアンテナ ANT-400-SW  | 利得：2.14 dBi以下 指向性：水平面無指向性 VSWR：≦2.0 コネクタ：SMA-P | × |
| 防水ホイップアンテナ ANT-400-WP  | 利得：2.14dBi以下 | × ※ 新しい認証番号の製品より対応 |
| ラジアル付きホイップアンテナ ANT-400-AR  | 利得：2.14dBi以下 指向性： 水平面無指向性 VSWR： ≦2.0 コネクタ：SMA-P | × ※ 新しい認証番号の製品より対応 |
| 防水ホイップアンテナ ANT-400-SWW2-N  | 利得：2.14 dBi以下 指向性：水平面無指向性 VSWR：≦2.5 保護等級：IPX7 コネクタ：SMA-P | × ※ 新しい認証番号の製品より対応 |
| 可倒式防水アンテナ ANT-400-SFW-N  | 利得：2dBi以下 指向性：水平面無指向性 VSWR：≦2.0 保護等級：IP67 コネクタ：SMA-P | × ※ 新しい認証番号の製品より対応 |
| 防水アンテナ ANT-400  | 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-J | × CBL-SMA-SMA-50 または |
| 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-P | × | |
| 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-P | × | |
| 防水ホイップアンテナ ANT-400-SWW  生産終了 | 利得：2 dBi以下 指向性：水平面無指向性 VSWR：≦2.0 保護等級：IP65 コネクタ：RPSMA-P | × CBL-MHF-SMARE-15 在庫限り |
| 可倒式防水アンテナ ANT-400-SFW 在庫限り | 利得：2dBi以下 指向性：水平面無指向性 VSWR：≦2.0 保護等級：IP67 コネクタ：RPSMA-P | × CBL-MHF-SMARE-15 在庫限り |
※ 指向性はアンテナを垂直に立てた場合の特性です。
※ 工事設計認証番号（購入時期）により適合するアンテナが異なります。既にご購入の製品の適合アンテナについてはこちらをご確認ください。
同軸ケーブル
| 品名 | 仕様 | 接続可能アンテナ |
|---|---|---|
| コネクタ1： MHF コネクタ2： SMA-J 長さ： 75mm 種類： 1.5D相当 | ANT-400-SW | |
| コネクタ1： MHF コネクタ2： RPSMA-J 長さ： 150mm 種類： 1.5D相当 | ||
| コネクタ1： SMA-P コネクタ2： SMA-P 長さ： 10,000mm (10m) 種類： 5D-FBW | ANT-400 ※ CBL-MHF-SMABJW-7による変換が必要 |
