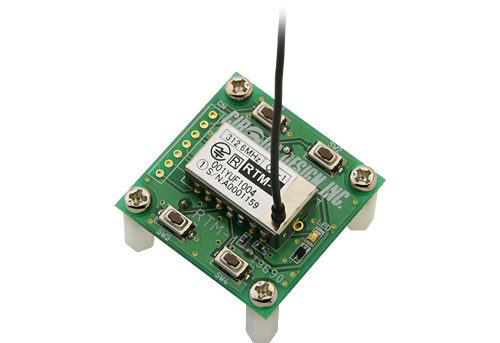

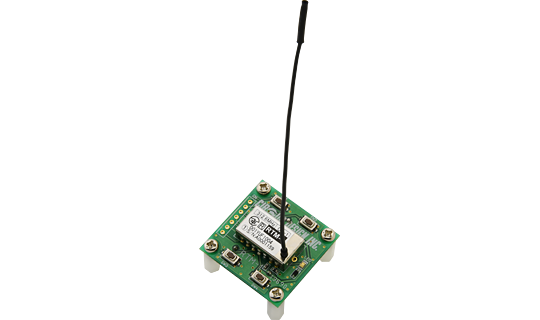

RTK-1

RTM-1 評価キット

RTK-1は、特定小電力無線ユニット RTM-1 の基本動作、及び通信距離試験用の評価キットです。
送信評価キットRTK-1には4点のスイッチを装備しています。
付属の電池を取り付けるだけで、すぐに評価が可能です。

製品のご購入

RTK-1

RTK-1

RTM-1 評価キット
¥6,000(税別) 数量別単価(税別)1-299:6,000円、300-:応談
価格
RTK-1
¥6,000
数量

特長

RTM-1専用評価キット
通信距離テストに最適
受信評価キットは出力モード等の設定が可能
電池動作
RT-3・RT-4(別売)との組み合わせ可能

送信評価キットRTK-1

項目 仕様 備考
入力 スイッチ4点 SW1~SW4
動作状態確認 LED表示 送信状態
動作電圧 DC +2.4~3.3V バッテリーホルダー付き
使用電池 リチウム電池CR2032 × 1
外形寸法 35 × 35 × 22 mm RTM-1実装時
突起部、アンテナを除く。
スペーサーの高さを含む。
付属品 リチウム電池CR2032 1個
スペーサー 15mm 4個
スペーサー用ビス M2.6×6 4本
リチウム電池は、バッテリーホルダーに装着済み。

製品マニュアル

名称 バージョン ダウンロードファイル
RTM-1・RRM-1専用評価キットマニュアル Ver1.0 2009年10月 PDF

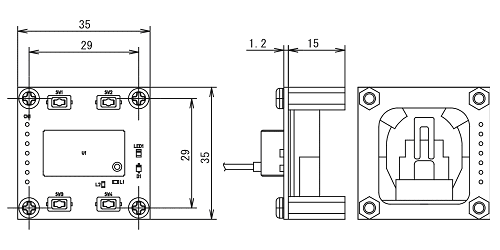

外観・寸法

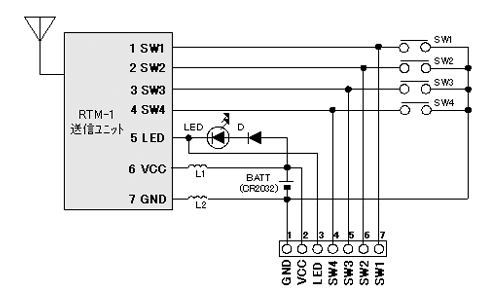

ブロック図
