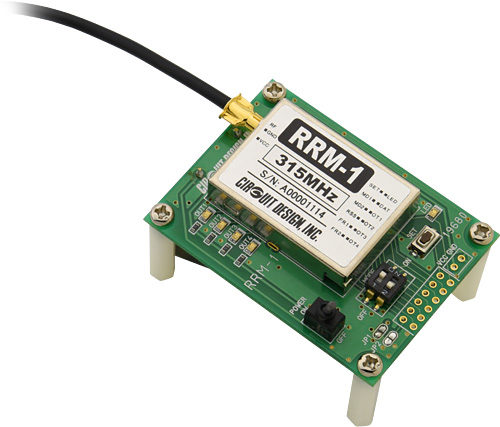

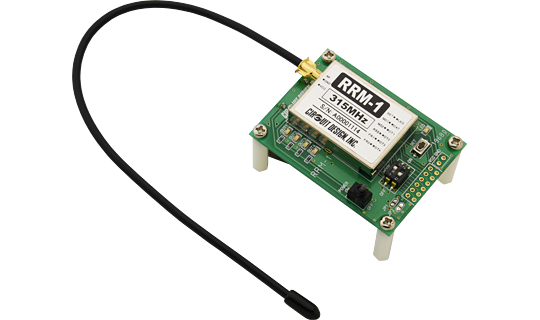

RRK-1

RRM-1A 評価キット

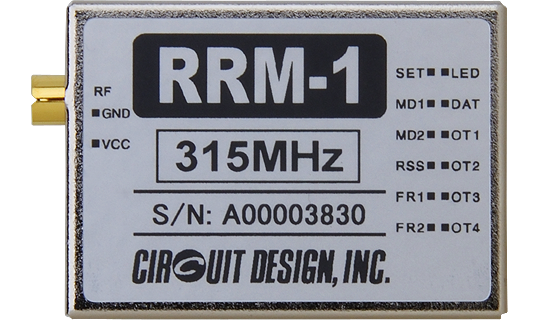

RRK-1は、特定小電力無線ユニットRRM-1A基本動作、及び通信距離試験用の評価キットです。
受信評価キットRRK-1には4点のLEDと設定回路を装備しています。
付属の電池を取り付けるだけで、すぐに評価が可能です。

製品のご購入

RRK-1

RRK-1 在庫有り

RRM-1A 評価キット
¥10,700(税別) 数量別単価(税別)1-49:10,700円、300-:応談
価格
RRK-1
¥10,700
数量

特長

RRM-1A専用評価キット
通信距離テストに最適
受信評価キットは出力モード等の設定が可能
電池動作
RT-3B・RT-4B(別売)との組み合わせ可能

受信評価キットRRK-1

項目 仕様 備考
接点出力表示 LED4点 OU1~OUT4
動作状態確認 LED表示 受信/設定状態
電源ON/OFF POWERスイッチ トグルスイッチ
ID登録/消去 SETスイッチ タクトスイッチ
出力モード設定 MODEスイッチ DIPスイッチ
動作電圧 DC +3.5~14.5V
使用電池 006P角形9V乾電池 × 1 バッテリーホルダー付き
アンテナ ソフトアンテナ 約235mm(ハードアンテナ可※1) 取り外し可能
外形寸法 60 × 44× 35 mm RRM-1A実装時
突起部、アンテナを除く
スペーサーの高さを含む
付属品 006P角形9V乾電池 1個
スペーサー25mm 4個
スペーサー用ビス M3×6 4本

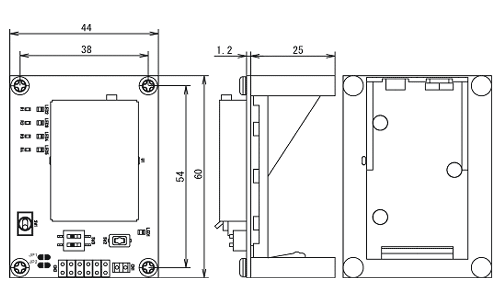

外観・寸法

ブロック図

製品マニュアル

マニュアル名称 バージョン ダウンロードファイル
RTM-1B・RRM-1A専用評価キットマニュアル Ver1.0 2009年10月
PDF 1574KB
