SLR-429M-RS2

LoRa無線モデム RS232Cインターフェースボード

SLR-429M-RS2は、SLR-429Mを搭載したRS232Cインターフェースボードです。 技術基準適合証明取得済み(技適マーク)のSLR-429Mを搭載しているので、無線局の免許がいりません パソコンやPLCのD-Sub-9ピンのCOMポートに接続することができます。また、送信、受信LEDと電源端子、電源スイッチが付いています。

本無線機は同軸ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はこちらのページをご覧ください。

搭載無線モデム:SLR-429Mの情報はこちらをご覧下さい。

製品のご購入

SLR-429M-RS2

SLR-429M-RS2

LoRa無線モデム RS232Cインターフェースボード
¥24,800(税別) 数量別単価(税別)1-5:24,800円、6-19:23,500円、20-49:22,000円、50-99:21,000円、100-299:18,500円、300-:応談
価格
SLR-429M-RS2
¥24,800
セット購入
SLR-429M-RS2
ANT-400-SW
¥26,300
SLR-429M-RS2
ANT-400-AR
¥29,800
SLR-429M-RS2
ANT-400-SWW
CBL-SMA-SMARE2-50
¥28,300
SLR-429M-RS2
ANT-400-SFW
CBL-SMA-SMARE2-50
¥28,800
SLR-429M-RS2
ANT-400-DX-5
CBL-SMA-SMABJW-50
¥49,800
SLR-429M-RS2
ANT-400-DX-10
CBL-SMA-SMABJW-50
¥51,300
SLR-429M-RS2
ANT-400
CBL-SMA-SMA-50
¥29,800
SLR-429M-RS2
ANT-400
CBL-SMA-SMARE2-50
CBL-SMA-SMA-5D-1000
¥39,300
SLR-429M-RS2
ANT-400
AC-B1
CBL-SMA-SMARE2-50
CBL-SMA-SMA-5D-1000
¥45,800
数量

特長

技術基準適合証明取得済みのSLR-429Mを搭載しています。

パソコンのCOMポートと接続
パソコンのCOMポートに接続し、データの収集や機器のコントロールをすることができます。
RS232Cケーブルで通信が可能です。

設計初期段階で評価プログラムが使用できます。

オプションのSW/LEDボードで簡単な通信距離試験が可能です。

小型形状(47mm × 71mm × 18mm:アンテナ別)に納められています。

アプリケーション

  • ビル内のデータ伝送、空調コントロール
  • 地下やマンホール内からのセンサーデータの伝送
  • ビニールハウスの温度、湿度などの監視、制御
  • トンネルや橋梁の状態測定
  • 河川、ダム等の水位監視
  • 水田の水温、水位監視
  • マンホールの異常通知
  • 土石流の通報装置

オプション

SLR-429M-RS2は以下のSW/LEDボードとの組み合わせで、DIO端子による接点機能の評価を行うことができます。簡単な通信距離試験が可能なため、導入前のご評価にお勧めです。

一般仕様

項目 仕様 備考
アンテナ 指定専用アンテナに限る
電源電圧 DC +4.0~+12V
消費電流 送信:48mA 受信:28mA
使用温度 -10~+55℃ 温度条件によって到達距離は変動します。
LED表示 TX、RX、POWER
電源コネクタ 端子台(2pin)
スイッチ パワー、イニシャライズ
外形寸法 47mm×71mm×18mm(W×D×H) コネクタ含む。アンテナ長含まず。
本体重量 41g

RS232Cインターフェース仕様

項目 仕様
接続コネクタ D-SUB 9pin
オス
通信方式 シリアル通信(RS232フォーマット)
同期方式 調歩同期(非同期)

UARTパラメータ
データスピード 19200bps
フロー制御 RTS/CTSハードウェアフロー制御
他パラメータ データ長:8bit、パリティ無し、ストップビット1or2

製品マニュアル

名称 バージョン ダウンロードファイル
SLR-429M-RS2マニュアル Ver. 1.0 2017年7月 準備中
SLR-429M評価プログラムマニュアル Ver. 1.0 2017年7月

評価プログラム

名称 バージョン ダウンロードファイル
SLR-429M評価プログラム Ver. 1.011 2017年6月 Zip file
SLR-429M評価プログラムマニュアル Ver. 1.1 2017年7月 PDF

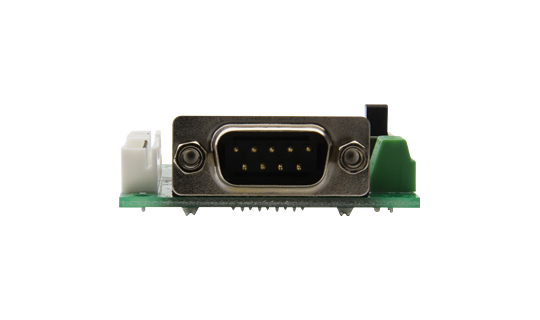

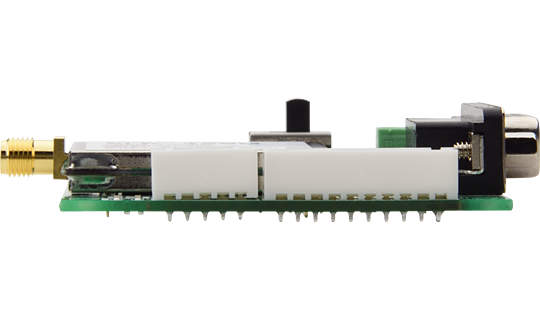

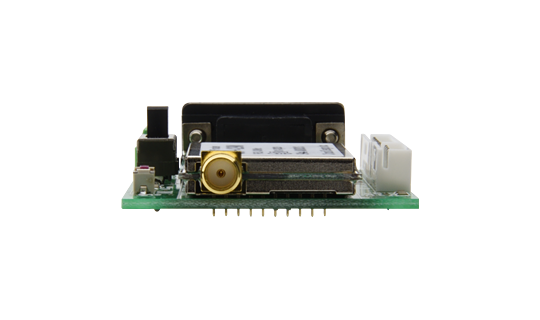

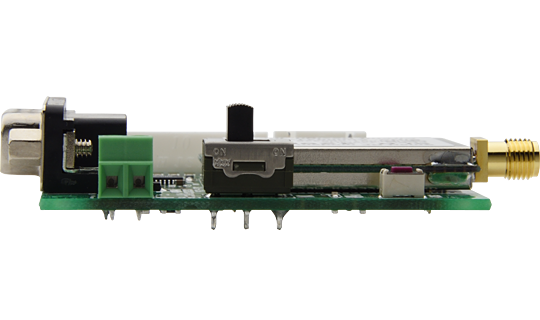

外観・寸法

ブロック図

評価方法

システム開発の初期段階でSLR-429Mを評価することができます。評価には以下をご用意ください。

  1. RS232Cインターフェースボード
  2. 評価プログラム
  3. パソコン
  4. 通信ケーブル
    RS232Cケーブルはストレートケーブルのメスです。無線モデムはD-Subオスです。
  5. 電源(乾電池動作可能)

評価プログラム

名称 バージョン ダウンドードファイル
SLR-429M評価プログラム Ver. 1.011 2017年6月 icon
SLR-429M評価プログラムマニュアル Ver. 1.0 2017年7月
  • 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
  • アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
  • 作成されたHELPフォルダには何も入っていません。必要に応じてファイルを保管して下さい。

評価プログラム画面

本モデムで使用できるアンテナ、ケーブルは下表のとおりです。
※弊社が販売する指定専用アンテナ以外は、電波法違反となります。

指定専用アンテナ

品名 仕様 無線機への直付け可否
=可能 ×=不可(延長ケーブル要)
ホイップアンテナ
ANT-400-SW
利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:無保護
使用温度:-20~+65℃
SMA-P
ラジアル付きホイップアンテナ
ANT-400-AR

利得:2.14dBi以下
指向性: 水平方向無指向
VSWR: ≦2.0
防水防塵: 無保護
使用温度: -10~60℃
SMA-P
防水ホイップアンテナ
ANT-400-SWW
利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP65
使用温度:-20~+65℃

RPSMA-P

×
可倒式防水アンテナ
ANT-400-SFW
利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP67
使用温度:-20~+65℃
RPSMA-P
×
防水アンテナ
ANT-400
利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-J
×

ダイポールアンテナ
ANT-400-DX 5m

利得:2.14dBi以下
指向性:水平方向無指向
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-P
×

ダイポールアンテナ
ANT-400-DX 10m

利得:2.14dBi以下
指向性:水平方向無指向
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-P
×

同軸ケーブル

品名 仕様 接続可能アンテナ

CBL-SMA-SMA-50

コネクタ1: SMA-P
コネクタ2: SMA-P
長さ: 500mm
径: 1.5D
ANT-400

CBL-SMA-SMARE2-50

コネクタ1: SMA-P
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-400-SWW
ANT-400-SFW

CBL-SMA-SMABJW-50

コネクタ1: SMA-P
コネクタ2: SMA-J
長さ: 500mm
径: 1.5D
ANT-400-DX 5m/10m

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
径: 5D-FB
ANT-400
※CBL-SMA-SMARE2-50による変換が必要

アンテナ設置方法

無線モデムSLR-429Mは、延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。ただし、アンテナは弊社が販売する物に限ります。指定専用アンテナ以外を使用すると電波法違反になります。*受信専用機に関してはこの限りではありません。

アンテナ設置方法のページをご覧ください。

システム例

双方向接点機能

ループバック機能

ループバック機能を使用することで、自局から目的局へ接点情報を送信した後、目的局から自局に接点情報を自動的に送り返すことが可能です。( DIO1, 5 )
