DC-DCコンバータ搭載により新たに DC +24Vに対応
終息部品対応の新仕様製品
MU3-OUT8-429は特定小電力無線モジュールMU-3-429を搭載した8接点出力ボードです。
MU-3-429にて連続で接点情報を伝送しますので、テレコントロールで要求される連続的な接点制御に向いています。 出力はフォトMOSリレーで構成されており、高いアイソレーションと高容量負荷の接続を可能としました。また出力は端子台になっており簡単に組込配線ができます。MU3-OUT8-429は、入出力ボード間の通信のみではなくMU-3-429を使いPCやCPUから接点情報を制御することも可能です。
PCから制御する場合、中継機能を使うこともできますので、数km離れた場所の接点情報の制御ができます。中継局は、MU-3-429の初期設定と電源供給のみで動作します。
動作させるには、最初にMU3-IN8-429、MU3-OUT8-429間でペアリング設定が必要です。
本無線機は延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はこちらのページをご覧ください。
※ 旧仕様製品との通信互換がありますので、新旧混在してご使用が可能です。
製品のご購入
オプション品
8接点出力ボード MU3-OUT8-429は、8接点入力ボード MU3-IN8-429 とセットで利用します。
1216MHz帯の製品があります。
MU3-IN8-429 429MHz帯 8接点入力ボード
￥42,000（税抜）
MU3-IN8-1216 1216MHz帯 8接点入力ボード
￥42,000（税抜）
MU3-OUT8-1216 1216MHz帯 8接点出力ボード
￥42,000（税抜）
特長
- 8つ接点情報を連続で通信
端子台により簡単に組込配線可能
自動CHサーチ機能
PC・CPUからコントロール可能
PC・CPU制御時は中継にて接点情報の入力・出力が可能
受信信号強度表示 - フォトMOSリレーで高アイソレーション
アプリケーション
- テレコントロール
- 産業用テレコントロール、昇降機制御、車両用リフト、FA
- テレメトリー
- 警報接点信号取得、8ビット信号取得
MU3-OUT8（8接点出力ボード）
| 項目 | 仕様 | 備考 |
|---|---|---|
| 通信方式 | 単信・単向通信 | 接点情報は単方向 |
| 使用周波数 | 429.2500～429.7375MHz | 40ch |
| 出力数 | 8接点 | |
| 識別ID | 01～FE（1～254） | EI、DI共通 |
| 入出力間応答時間 | 150ms | |
| 動作温度範囲 | -20℃ ～ +60℃ | 結露なきこと |
| 出力方法 | フォトMOSリレー （最大48V、100mA AC/DC） | |
| 出力コネクタ | 端子台（9pin） | OUT1～8、COM |
| LED表示 | TX、RX、OUT1～8、RSSI 1～5 | OUT1～8はジャンパでON/OFF可能 |
| スイッチ | POWER、SET、CH、EI/DI | |
| 受信信号レベル | RSSI 1～5 | 点灯レベルはMU-3による絶対値出力 |
| 動作電圧 | DC 4 ～ 24V | 電源コネクタは端子台2pin |
| 消費電流 | 送信：56mA / 受信：108mA | DC 4V フォトMOS全ON時 |
| 外形寸法 | 90mm × 53mm × 15mm | アンテナ等突起部含まず |
| 搭載モデム | MU-3-429 | |
| アンテナ | 当社指定アンテナに限る |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
MU3-IN8-429 / MU3-OUT8-429マニュアル | Ver. 1.0 2024年2月 |  |
| 8接点ボード評価プログラムマニュアル | Ver. 1.2 2012年6月 | |
MU3-IN8-429 / MU3-OUT8-429マニュアル | Ver. 1.0 2019年6月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| MU3-OUT8-429 製品カタログ | |
外観・寸法
ブロック図
評価プログラム
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| 8接点ボード評価プログラム | Ver. 1.23 2012年5月 |  |
| 8接点ボード評価プログラムマニュアル | Ver1.2 2012年6月 | |
※MU-3はMU-1Nの互換製品となりますのでMU-1N評価プログラムをお使い下さい。機種名もMU-1Nを選択して下さい。
本ボードで使用できるアンテナ、ケーブルは下表のとおりです。
弊社が販売する指定アンテナ以外は、電波法違反となります。
指定アンテナ
| 品名 | 仕様 | 無線機への直付け可否 ○=可能 ×=不可（別途ケーブル要） |
|---|---|---|
| ハードアンテナ ANT-400-TH  | 利得：2.14dBi以下 指向性：水平面無指向性 コネクタ：TMP | ○ |
| ソフトアンテナ ANT-400-TS  | 利得：2.14dBi以下 指向性：水平面無指向性 コネクタ：TMP | ○ |
| 基台付アンテナ ANT-01  | 利得：2.14dBi以下 指向性：水平面無指向性 コネクタ：TMP | ○ |
| ラジアル付きホイップアンテナ ANT-400-AR  | 利得：2.14dBi以下 指向性： 水平面無指向性 VSWR： ≦2.0 コネクタ：SMA-P | × CBL-TMP-SMABJW-50 |

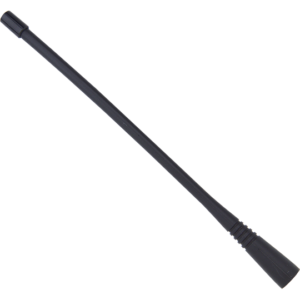

| 防水ホイップアンテナ ANT-400-SWW2-N  | 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.5 保護等級：IPX7 コネクタ：SMA-P | × ※ 新しい認証番号の製品より対応 |
| 可倒式防水アンテナ ANT-400-SFW-N  | 利得：2dBi以下 指向性：水平面無指向性 VSWR：≦2.0 保護等級：IP67 コネクタ：SMA-P | × ※ 新しい認証番号の製品より対応 |
| 防水アンテナ ANT-400  | 利得：2.14dBi以下 | × |
| 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-P | × | |
| 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-P | × | |
| 防水ホイップアンテナ ANT-400-SWW  生産終了 | 利得：2dBi以下 指向性：水平面無指向性 VSWR：≦2.0 保護等級：IP65 コネクタ：RPSMA-P | × CBL-TMP-SMARE-50 在庫限り |
| 可倒式防水アンテナ ANT-400-SFW 在庫限り | 利得：2dBi以下 指向性：水平面無指向性 VSWR：≦2.0 保護等級：IP67 コネクタ：RPSMA-P | × CBL-TMP-SMARE-50 在庫限り |
※ 指向性はアンテナを垂直に立てた場合の特性です。
同軸ケーブル
| 品名 | 仕様 | 接続可能アンテナ |
|---|---|---|
| コネクタ1： TMP コネクタ2： SMA-P 長さ： 500mm 種類： 1.5D相当 | ANT-400 | |
| 在庫限り | コネクタ1： TMP コネクタ2： RPSMA-J 長さ： 500mm 種類： 1.5D相当 | ANT-400-SWW 生産終了 ANT-400-SFW 在庫限り |
| コネクタ1： TMP コネクタ2： SMA-J 長さ： 500mm 種類： 1.5D相当 | ANT-400-SWW2-N | |
| コネクタ1： RPSMA-P コネクタ2： SMA-P 長さ： 10,000mm 種類： 5D-FB | ANT-400 ※CBL-TMP-SMARE-50による変換が必要 |
アンテナ設置方法
本ボードは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、アンテナは弊社が販売する物に限ります。指定アンテナ以外を使用すると電波法違反になります。
アンテナ設置方法のページをご覧ください。
