KSR-426及びKSR-426Wの仕様変更品
・電源電圧をDC7～24Vへ変更
・アンテナコネクタをSMA-Jへ変更
屋外の厳しい環境でも安心してご使用頂けるよう、堅牢性と防水性を強化し、培った無線技術で信頼性の高い長距離通信を可能にしています。土木・建築、車両、福祉、農業等さまざまな産業用途にご活用下さい。
KSR426W-Aは4つの制御出力と、用途に応じて選択可能な4つの出力モードを備えています。
また、専用ツール「KSR426Wセッティングツール」を使用して、登録した送信機IDコードの管理、出力動作モードの設定、周波数CHの設定、電波状況の確認等が行えます。
※アンテナは付属していません。セットでご購入ください。
※アンテナコネクタ形状の仕様変更により、対応アンテナと同軸ケーブルに変更がございます。
| 使用周波数帯 | 426MHz |
| 最適な用途 | スイッチなどのON/OFF切替 回転灯、呼出装置等 |
| 通信形態 | 1:1, 1:N, N:1, M:N ID登録により複数のリモコンから1台の受信機の制御および1台のリモコンから複数の受信機の制御が可能 （最大100台） |
| 通信距離目安 | 300〜400m（見通し） |
| 通信方式 | 単向 |
| 動作電圧 | DC 7〜24V |
| 出力モード | ワンショット トグル スイッチング モメンタリ（最大5秒） |
| 対応リモコン | KST426W-2（2ボタン） KST426W-3（3ボタン） KST426W-4（4ボタン） |
製品のご購入
特長
- 防塵・防水性能IP55相当
- ハミング距離6で低エラー
- 専用ツールでPCから管理・設定が可能
- 100台の送信機が登録可能
- 通信距離は見通しで300 m ～ 400 m
アプリケーション
- 建築・土木、林業機械等のリモコン制御
- 道路工事用信号機のリモコン制御
- 農業用機械のリモコン操作
- 電動シャッター、電動ブラインド、 ガレージドア等のリモコン
- 回転灯、警報装置
- 呼出装置

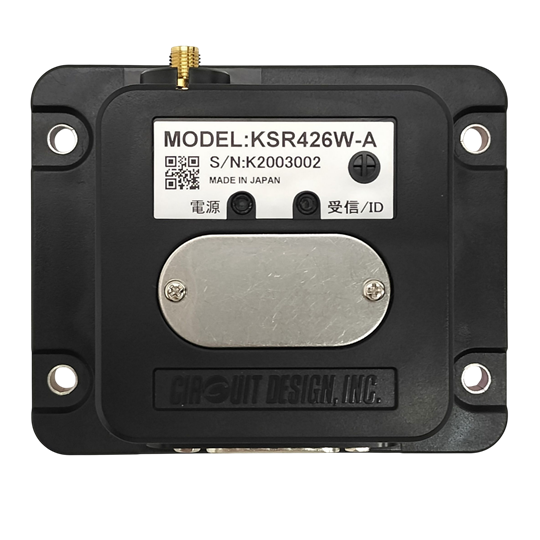

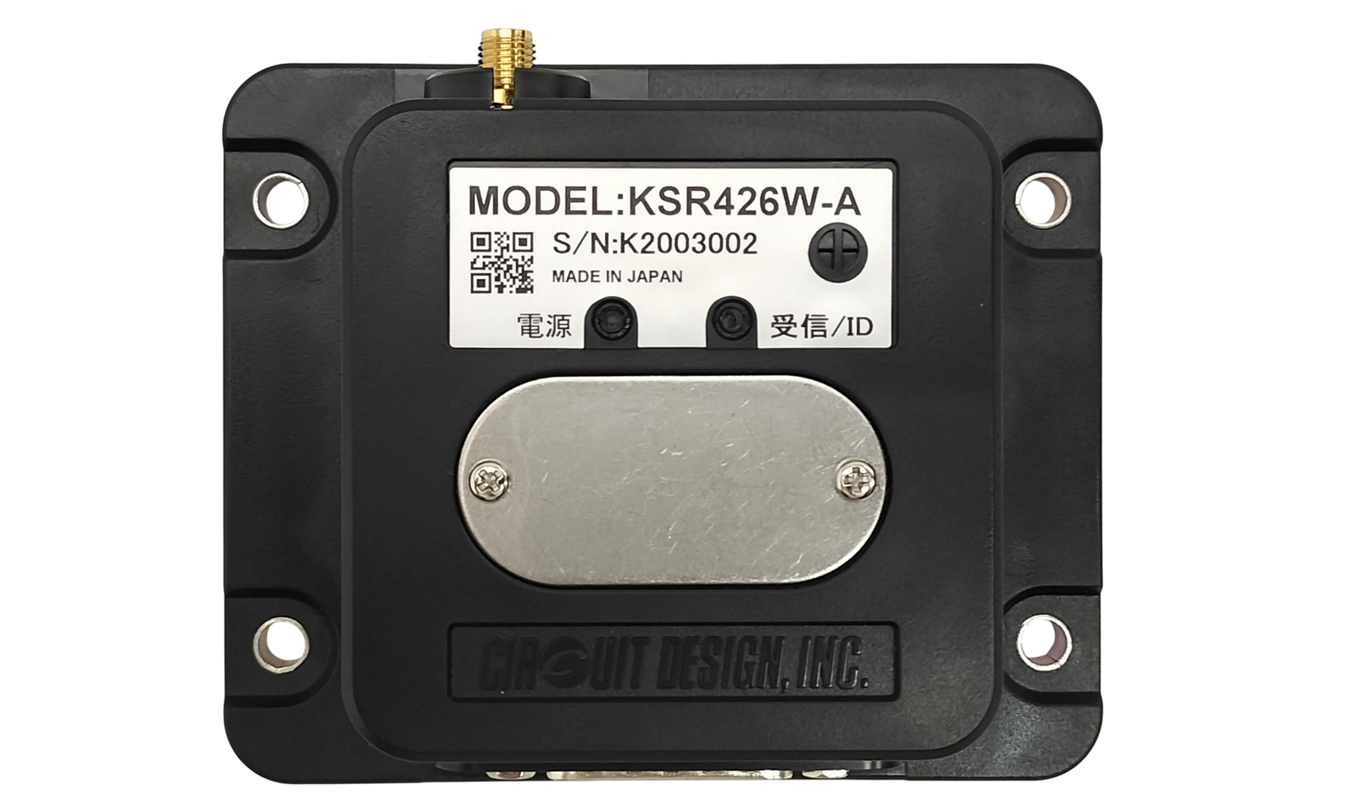

防水制御受信機：KSR426W-A
| 項目 | 仕様 | 備考 |
|---|---|---|
| 適合規格 | ARIB STD-T67 テレコントロール | |
| 使用周波数 | 1CH: 426.0250 MHz 3CH: 426.0500MHz 6CH: 426.0875 MHz 10CH:426.1375 MHz | 周波数CH変更可能 |
| 出力動作モード | 4モード | |
| 出力接点容量 | フォトMOSリレー（4出力） 各出力：最大48 V 、 100 mA(DC) | |
| 登録IDコード数 | KST426W 100台分 | IDコード=KST426Wの製品シリアルナンバー |
| 電源電圧 | DC 7 ～ 24 V | |
| 消費電流 | DC 24 V時: 15 mA | フォトMOSリレー全ON無負荷状態 |
| シリアル通信機能パラメータ | ビット・レート：19,200 bps（固定） データ長：8 bit ストップビット：1bit パリティ：無しフロー制御：無し | USBの仮想COMポート |
| EEPROM書換回数 | 100万回 | |
| 動作温度範囲 | -20 °C ～ +60 °C | |
| 防塵・防水構造 | IP55相当 | |
| 外形寸法 | 100×82×35.5 mm | 突起部を除く |
| 重量 | 175 g | 専用ハーネス除く |
| 付属品 | 防水専用ハーネス×1（50cm、15芯） | |
| アンテナ | 別売 |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| KST426W_KSR426W-Aマニュアル | Ver. 1.7 2025年6月 |  |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| KST426W_KSR426W-A 製品カタログ | 準備中 |
KSR426Wセッティングツール
KSR426Wセッティングツールを使用すると、IDコードの登録、確認、消去がコンピュータで簡単にできます。また、426MHz帯のエアーモニタも可能です。
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| KSR426Wセッティングツール | Ver. 1.000 2016年10月 |  |
※KSR426W-AはKSR426Wの互換製品となりますのでKSR426Wセッティングツールをお使い下さい。機種名もKSR426Wを選択して下さい。

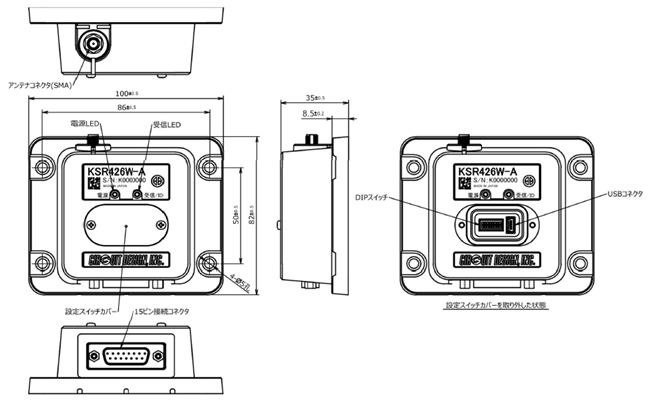

外観・寸法
KSR426W-Aは以下のアンテナ、ケーブルをお使い頂けます。
アンテナ
| 品名 | 仕様 | 無線機への直付け可否 ○=可能 ×=不可（別途ケーブル要） |
|---|---|---|
| 防水ホイップアンテナ ANT-400-SWW2-N  | 利得: 2.14dBi以下 指向性: 水平面無指向性 VSWR: ≦2.5 保護等級: IPX7 コネクタ: SMA-P | ○ (延長用：CBL-SMA-SMABJW-50) |
| 可倒式防水アンテナ ANT-400-SFW-N  | 利得: 2dBi以下 指向性: 水平面無指向性 VSWR: ≦2.0 保護等級: IP67 コネクタ: SMA-P | ○ (延長用：CBL-SMA-SMABJW-50) |
| 防水アンテナ ANT-400  | 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-J | |
| 防水ホイップアンテナ ANT-400-WP  | 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-J | ○ (延長用：CBL-SMA-SMABJW-50) |
| ダイポールアンテナ ANT-400-DX 5m  | 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-P | ×
|
| ダイポールアンテナ ANT-400-DX 10m  | 利得：2.14dBi以下 指向性：水平面無指向性 VSWR：≦2.0 防水型 コネクタ：SMA-P | × |
| ラジアル付きホイップアンテナ ANT-400-AR  | 利得：2.14dBi以下 指向性： 水平面無指向性 VSWR： ≦2.0 コネクタ：SMA-P | ○ (延長用：CBL-SMA-SMABJW-50) |
| ホイップアンテナ ANT-400-SW  | 利得：2.14 dBi以下 指向性：水平面無指向性 VSWR：≦2.0 コネクタ：SMA-P | ○ (延長用：CBL-SMA-SMABJW-50) |
※ 指向性はアンテナを垂直に立てた場合の特性です。
※ ANT-400-DX 5m/10mは無線機と直付け可能ですがケーブルが太く曲げにくいためリストにあるケーブルを使用することをお勧めします。
同軸ケーブル
| 品名、外観 | 仕様 | 接続可能アンテナ |
|---|---|---|
CBL-SMA-SMABJW-50 | コネクタ1: SMA-P コネクタ2: SMA-J 長さ: 500mm 種類: 1.5D相当 | ANT-400-SWW2-N ANT-400-SFW-N ANT-400-DX 5ｍ ANT-400-DX 10ｍ |
CBL-SMA-SMA-50 | コネクタ1： SMA-P コネクタ2： SMA-P 長さ： 500mm 種類： 1.5D相当 | ANT-400 |
CBL-SMAP-SMAJ-MB-100 | コネクタ1: SMA-P コネクタ2: SMA-J 長さ: 1,000mm 種類: 3D相当 | ANT-400-SWW2-N ANT-400-SFW-N |
CBL-SMAP-SMAJ-MB-500 | コネクタ1: SMA-P コネクタ2: SMA-J 長さ: 5,000mm 種類: 3D相当 | ANT-400-SWW2-N ANT-400-SFW-N |
CBL-SMA-SMARE2-50 在庫限り | コネクタ1： SMA-P コネクタ2： RPSMA-J 長さ： 500mm 種類： 1.5D相当 | ANT-400-SWW 生産終了 ANT-400-SFW 在庫限り |
