MU-4-429 RS232Cインターフェースボード

MU4-RS2-429は、MU-4-429を搭載したRS232Cインターフェースボードです。
工事設計認証(技適マーク)取得済みのMU-4-429を搭載していますので、無線局の免許及び登録無しで使用できます。
パソコンやPLCのD-Sub-9ピンのCOMポートに接続することができます。また、送信、受信LEDと電源端子、電源スイッチが付いています。

本無線機は延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はこちらのページをご覧ください。

搭載無線機:MU-4-429の情報は、こちらをご覧下さい。

製品のご購入

MU4-RS2-429

MU4-RS2-429 入荷待ち

MU-4-429 RS232Cインターフェースボード
¥19,400(税別) 数量別単価(税別)1-5:19,400円、6-19:18,400円、20-49:17,300円、50-99:16,130円、100-299:14,930円、300-:応談
ただいま、お取扱いできません
価格
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
¥19,400
セット購入
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-TH
¥19,720
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-TS
¥19,720
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-01
¥23,600
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-AR
CBL-TMP-SMABJW-50
¥26,300
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-SWW
CBL-TMP-SMARE-50
¥23,400
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-SFW
CBL-TMP-SMARE-50
¥23,900
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-DX-5
CBL-TMP-SMABJW-50
¥45,600
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400-DX-10
CBL-TMP-SMABJW-50
¥47,600
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400
CBL-TMP-SMA-50
¥25,100
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥35,600
無線モデム MU-4-429用 RS232CインターフェースボードMU4-RS2-429
ANT-400
AC-B1
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥43,100
ただいま、お取扱いできません

特長

工事設計認証(技適マーク)取得済みのMU-4-429を搭載
パソコンのCOMポートと接続
パソコンのCOMポートに接続し、データの収集や機器のコントロールすることができます。
RS232Cケーブルで数十mの延長が可能
RS485変換器でさらに延長が可能です。
設計初期段階で評価プログラムが使用可能
小型形状(47mm × 71mm × 18mm:アンテナ別)

アプリケーション

データ伝送
シリアルデータ伝送 エネルギーモニタ、データ監視装置、ハンディターミナル、バーコードリーダー
テレコントロール

建設機械のリモートコントロール、表示装置、モーター制御、リフター、FA 機器のリモートコントロール

テレメーター
河川、ダムの水位モニタ、温度湿度計、雨量計、圧力計、電圧計、電流計

一般仕様

項目 仕様 備考
規格  ARIB STD-T67  MU-2-429
使用周波数 429.2500~429.7375MHz
チャネル数 40ch ch間隔12.5kHz
送信出力 10mW/1mW
変調方式 2値FSK  4,800bps
アンテナ 指定専用アンテナに限る 受信専用機は除く
電源電圧 DC +3.2~+12V
消費電流 送信:48mA 受信:28mA
使用温度 -20~+65℃
LED表示 TX、RX、POWER
スイッチ パワー、イニシャライズ
外形寸法 47mm × 71mm × 18mm コネクタ含む。アンテナ含まず。
本体重量 41 g

RS232Cインターフェース仕様

項目 仕様
接続コネクタ D-SUB 9pin
オス
通信方式 シリアル通信(RS232フォーマット)
同期方式 調歩同期(非同期)

UARTパラメータ
データスピード 1,200/2,400/4,800/9,600/19,200/38,400/57,600bps
フロー制御 RTS/CTSハードウェアフロー制御
他パラメータ データ長:8bit、パリティ無し、ストップビット1 or 2

製品マニュアル

名称 バージョン ダウンロードファイル
MU4-RS2-429マニュアル Ver. 1.0 2022年10月 PDF

製品カタログ

名称 ダウンロードファイル
MU4-RS2-429 製品カタログ 準備中

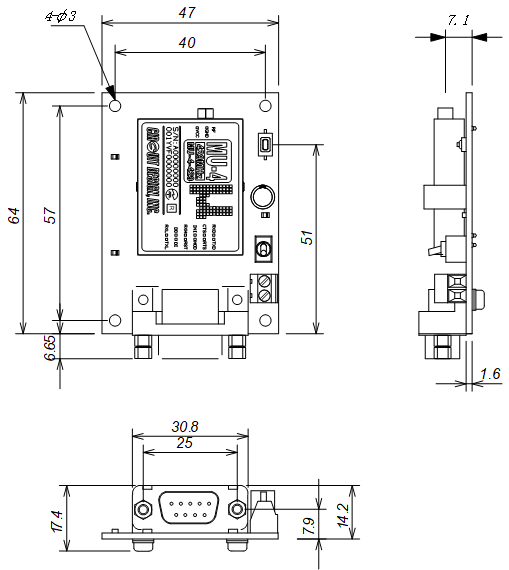

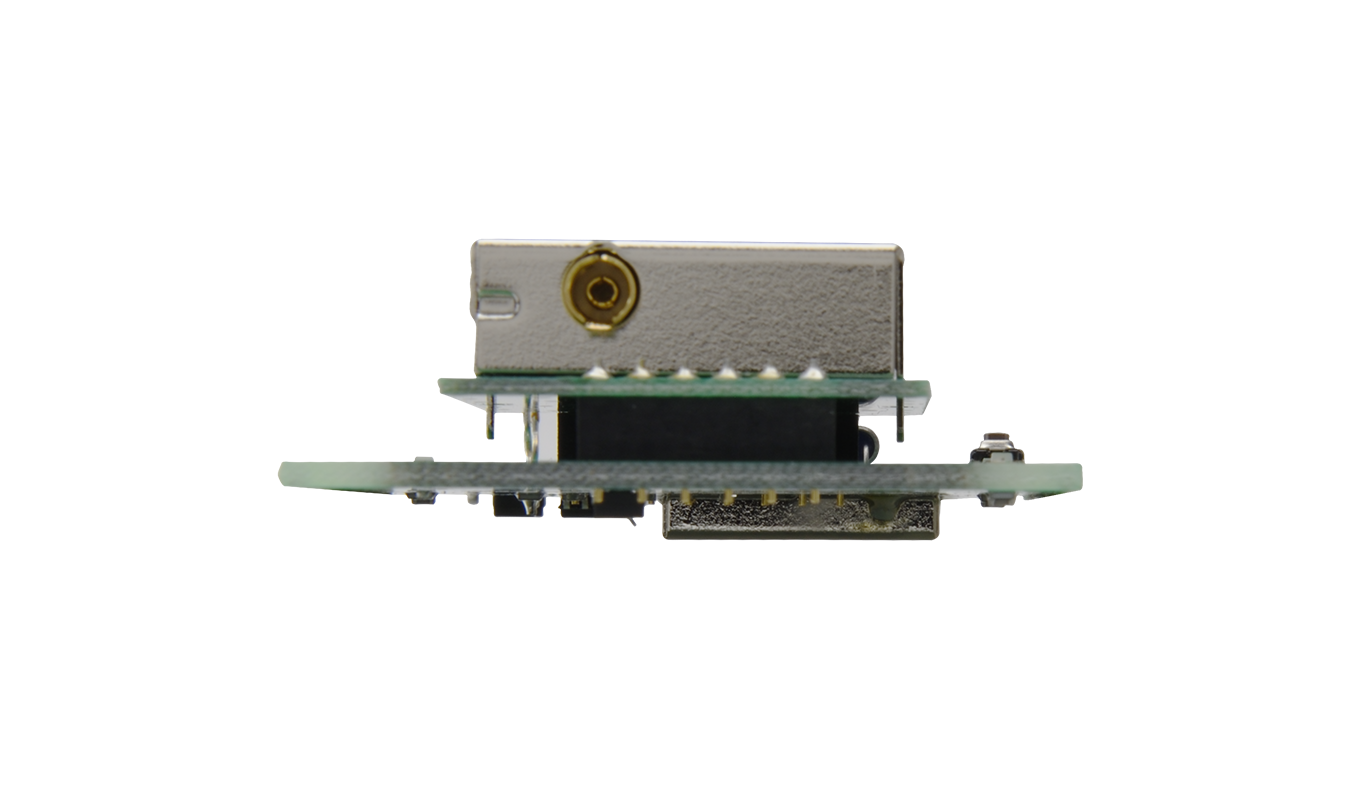

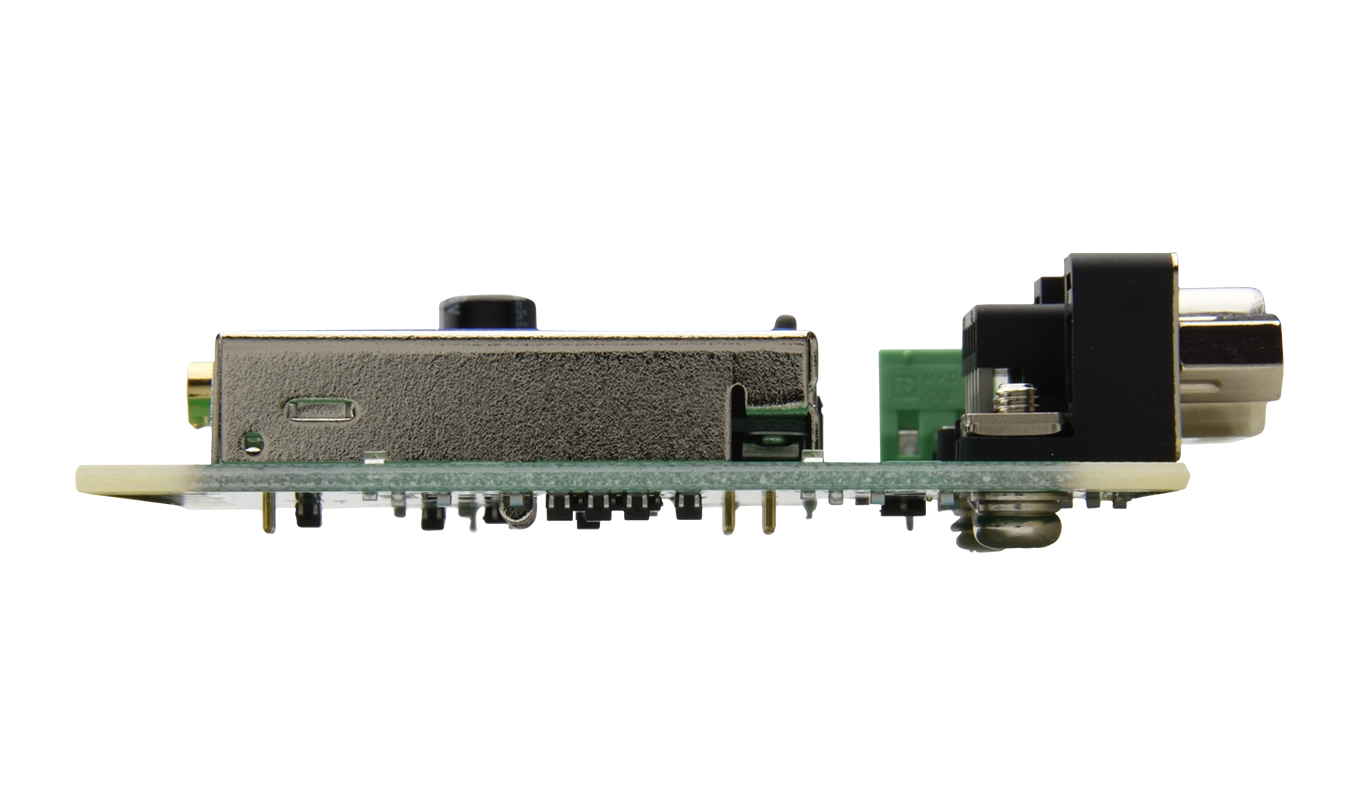

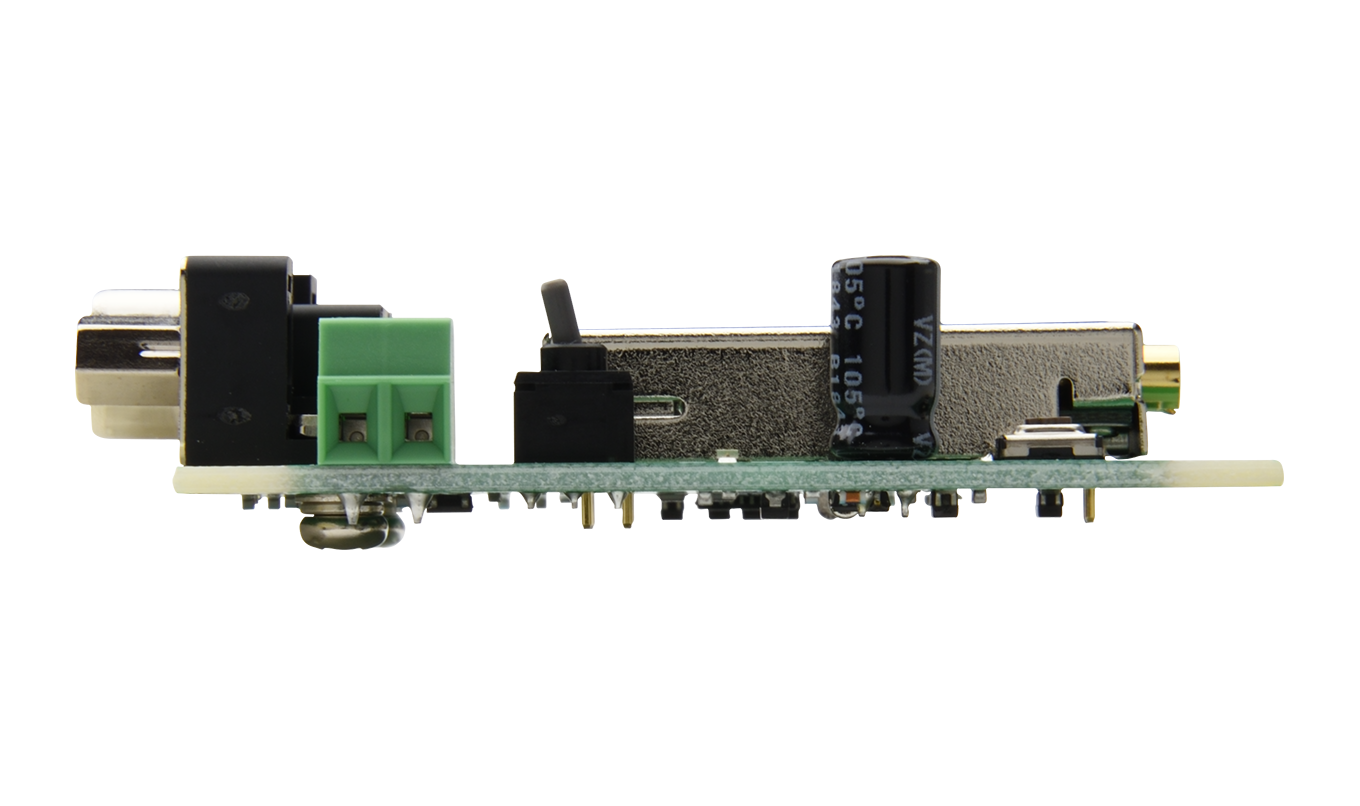

外観・寸法

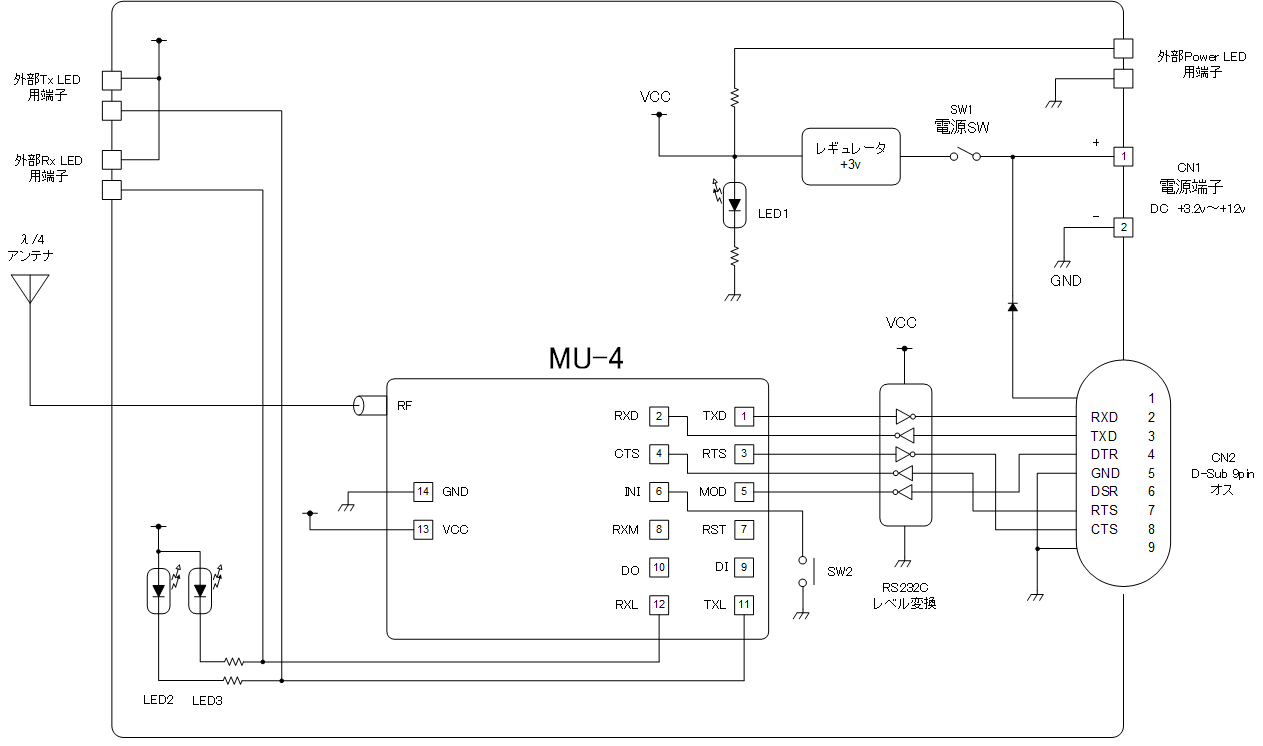

ブロック図

評価プログラム

インストールについて

  • 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
  • アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
  • 作成されたHELPフォルダには何もありません。必要に応じてファイルを保管して下さい。
名称 バージョン ダウンドードファイル
MU-2評価プログラム Ver. 2.021 2009年2月25日 icon
MU-2評価プログラムマニュアル Ver. 2.1 2009年3月

※ MU-4はMU-2の互換製品となりますので、MU-2評価プログラムをお使い下さい。機種名もMU-2を選択して下さい。

評価プログラム画面

評価プログラムによってMU-4-429の通信性能を確認することができます。

エアーモニタ:スペクトラムドメイン

バンド内の各周波数チャネルの受信レベルを簡易スペクトラム表示します。フィールドのノイズや混信状況のモニタができます。目的局の表示にも対応しております。

エアーモニタ:タイムドメイン

特定チャネルの受信レベルを時間軸で記録します。通信距離や使用環境による電界強度の変化をモニタすることができます。

コントロールウィンドウ

コマンド発行やコントロールを行なうことができます。

テストウィンドウ

パケット到達率テストや内部設定値を取得することができます。

通信テスト:電文伝送

パソコン間で電文を送ることができます。

通信テスト:ファイル伝送

パソコン間でファイルを送ることができます。

本インターフェースボードで使用できるアンテナ、ケーブルは下表のとおりです。
弊社が販売する指定専用アンテナ以外は、電波法違反になります。
※受信専用機は、指定アンテナ以外のアンテナも使用可能です。

指定アンテナ

品名 仕様 無線機への直付け可否
○=可能
×=不可(延長ケーブル要)
ハードアンテナ
ANT-400-TH

利得:2.14dBi以下
指向性:水平無指向
防水防塵:無保護
TMP
ソフトアンテナ
ANT-400-TS

利得:2.14dBi以下
指向性:水平無指向
防水防塵:無保護
TMP
基台付アンテナ
ANT-01

利得:2.14dBi以下
指向性:水平無指向
防水防塵:無保護
TMP
ラジアル付きホイップアンテナ
ANT-400-AR

利得:2.14dBi以下
指向性: 水平方向無指向
VSWR: ≦2.0
防水防塵: 無保護
使用温度: -10~60℃
SMA-P
×
防水ホイップアンテナ
ANT-400-SWW

利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP65
使用温度:-20~+65℃

RPSMA-P

×
可倒式防水アンテナ
ANT-400-SFW
利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP67
使用温度:-20~+65℃
RPSMA-P
×
防水アンテナ
ANT-400

利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-J
×

ダイポールアンテナ
ANT-400-DX 5m

利得:2.14dBi以下
指向性:水平方向無指向
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-P
×

ダイポールアンテナ
ANT-400-DX 10m

利得:2.14dBi以下
指向性:水平方向無指向
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-P
×

同軸ケーブル

品名 仕様 接続可能アンテナ

CBL-TMP-SMA-50

コネクタ1: TMP
コネクタ2: SMA-P
長さ: 500mm
径: 1.5D
ANT-400

CBL-TMP-SMARE-50

コネクタ1: TMP
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-400-SWW
ANT-400-SFW

CBL-TMP-SMABJW-50

コネクタ1: TMP
コネクタ2: SMA-J
長さ: 500mm
径: 1.5D

ANT-400-DX 5m
ANT-400-DX 10m
ANT-400-AR

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
径: 5D-FB
ANT-400
CBL-TMP-SMARE-50による変換が必要

アンテナ設置方法

本インターフェースボードは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、アンテナは弊社が販売する物に限ります。指定専用アンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。

アンテナ設置方法のページをご覧ください。
