MU1-USB-1216 後継モデル
MU3-USB-1216は、特定小電力無線モジュール MU-3-1216 を搭載したUSBインターフェースボードです。
技適マーク付きのMU-3-1216を搭載していますので、無線局の免許及び登録無しで使用できます。
パソコンのUSB端子に接続することができ、電源はUSB端子より供給されます。また、送信・受信LEDが付いています。
USBドライバには信頼性のあるFTDI社のUSBチップを採用しています。また、制御プログラムは仮想COMポートに対して行うので、従来のCOMポートプログラム資産を利用することができます。
本無線モジュールは延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細は、こちらのページをご覧ください。
搭載無線モジュール：MU-3-1216 製品情報
製品のご購入
特長
- 技適マーク付きのMU-3-1216を搭載
- パソコンのUSBポートと接続
- パソコンのUSBポートに接続し、データの収集や機器のコントロールすることができます。
- FTDI社チップ採用
- USB-UART変換チップには信頼性のあるFTDI社のFT8U232BMを採用しています。
- 外部電源不要
- ボードの電源はUSBポートから供給されるので、外部電源は必要ありません。
- 設計初期段階で評価プログラムが使用可能
- 小型形状（47mm × 71mm × 18mm:アンテナ別）
アプリケーション
- データ伝送
-
シリアルデータ伝送 エネルギーモニタ、データ監視装置、ハンディターミナル、バーコードリーダー
- テレコントロール
-
建設機械のリモートコントロール、表示装置、モーター制御、リフター、 FA 機器のリモートコントロール
- テレメーター
-
河川、ダムの水位モニタ、温度湿度計、雨量計、圧力計、電圧計、電流計
一般仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 適合規格 | ARIB STD-T67 テレメータ、テレコントロール、データ伝送 |
MU-3-1216 |
| 使用周波数 | 1216.0375～1216.4875MHz | |
| チャネル数 | 19ch | ch間隔25kHz |
| 送信出力 | 10mW/1mW | |
| 変調方式 | 2値FSK 9,600bps | |
| アンテナ | 当社指定アンテナに限る | |
| 電源供給 | USBバスパワー | |
| 消費電流 | 送信時：72mA、受信時：53mA | USBバスパワー |
| 動作温度範囲 | -20～+60℃ | |
| LED表示 | TX、RX、POWER | |
| スイッチ | イニシャライズ | |
| 外形寸法 | 47mm×78mm×16mm | コネクタ含む。アンテナ含まず。 |
| 本体重量 | 47g |
USBインターフェース仕様
| 項目 | 仕様 |
|---|---|
| インターフェイス規格 | USB Ver.2.0 Full speed |
| レセプタクル | USB-Bタイプレセプタクル |
| 適合プラグ | USB-Bタイププラグ |
| UARTパラメータ | |
| データスピード | 1,200/2,400/4,800/9,600/19,200/38,400/57,600bps |
| フロー制御 | RTS/CTSハードウェアフロー制御 |
| 他パラメータ | データ長：8bit、パリティ無し、ストップビット1 or 2 |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| MU3-USB-1216マニュアル | Ver. 1.2 2023年8月 |  |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| MU3-USB-1216 製品カタログ | |

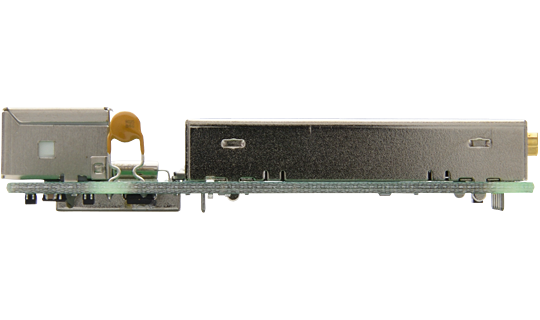

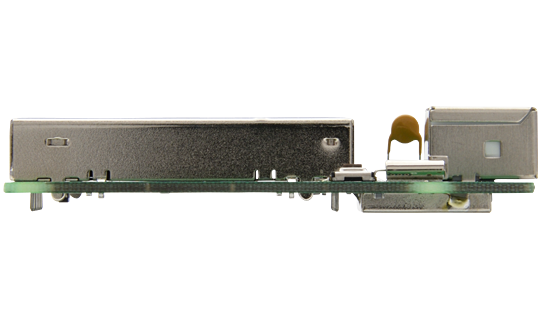

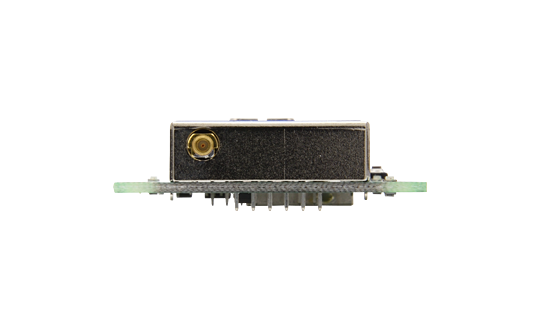

外観・寸法
ブロック図
評価プログラム
インストールについて
- 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
- アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
- 作成されたHELPフォルダには何もありません。必要に応じてファイルを保管して下さい。
| 名称 | 対象ボード | ダウンロードファイル |
|---|---|---|
| MU-1評価プログラム | Ver. 3.011 2006年5月18日 |  |
| MU-1評価プログラムマニュアル | Ver. 3.1 2007年6月 | |
※MU-3-1216はMU-1-1216の互換製品となりますのでMU-1評価プログラムをお使い下さい。機種名もMU-1を選択して下さい。
評価プログラム画面
評価プログラムによってMU-3-1216の通信性能を確認することができます。
エアーモニタ：スペクトラムドメイン
バンド内の各周波数チャネルの受信レベルを簡易スペクトラム表示します。フィールドのノイズや混信状況のモニタができます。目的局の表示にも対応しております。
エアーモニタ：タイムドメイン
特定チャネルの受信レベルを時間軸で記録します。通信距離や使用環境による電界強度の変化をモニタすることができます。
コントロールウィンドウ
コマンド発行やコントロールを行なうことができます。
テストウィンドウ
パケット到達率テストや内部設定値を取得することができます。
通信テスト：電文伝送
パソコン間で電文を送ることができます。
通信テスト：ファイル伝送
パソコン間でファイルを送ることができます。
MU-3-1216で使用できるアンテナ、ケーブルは下表のとおりです。
受信専用機MU-3R-1216を除き、弊社が販売する指定アンテナ以外は、電波法違反となります。
指定専用アンテナ
| 品名 | 仕様 | 無線機への直付け可否 ○=可能 ×=不可(延長ケーブル要) |
|---|---|---|
| ソフトアンテナ ANT-1200-XS  |
利得: 2.14dBi以下 指向性: 無指向性 VSWR: 2以下 防塵防水: 無保護 使用温度: -20～65℃ コネクタ: MMCX-J |
○ |
| 防水アンテナ ANT-1200  |
利得: 2.14dBi以下 指向性: 無指向性 VSWR: 2.5以下 防塵防水: 防水 使用温度: -20～65℃ コネクタ: SMA-J その他： 要変換ケーブル |
× |
ANT-1200-SLV |
利得: 2.14dBi以下 指向性: 無指向性 VSWR: 2以下 防塵防水: 防水 使用温度: -20～65℃ コネクタ: SMA-J その他： 要変換ケーブル |
× |
同軸ケーブル
| 品名 | 仕様 | 接続可能アンテナ、ケーブル |
|---|---|---|
| コネクタ1: MMCX-J コネクタ2: SMA-P 長さ: 500mm 径: 1.5D |
ANT-1200 | |
| コネクタ1: MMCX-J コネクタ2: RPSMA-J 長さ: 500mm 径: 1.5D |
CBL-SMA-SMA-5D-1000 | |
| コネクタ1: RPSMA-P コネクタ2: SMA-P 長さ: 10,000mm 径: 3D |
ANT-1200 ANT-1200-SLV |
アンテナ設置方法
本インターフェースボードは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、アンテナは弊社が販売する物に限ります。指定アンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。
