MU-3-1216

特定小電力シリアルデータ伝送無線モデム

MU-1-1216 後継モデル

MU-3-1216は1216MHz帯を使用した、コマンドコントロールの無線モデムです。MU-3-429と比較した場合、約2倍の速度で通信することができます。

最適化されたRF回路により、広温度範囲で安定した動作、長距離通信、低電圧・低消費電力を実現しました。またアンテナ長が約6cmと短く携帯機に最適です。

MU-3-1216の通信距離の実力は、1.5mの設置高で見通しがある田園地帯では、600m程度可能です(ただし、雑音のない制御基板かつ周辺の影響がない環境)。 最大10局まで可能な中継機能を利用することにより、さらに遠距離の通信ができます。

また延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。 詳細はこちらのページをご覧ください。

データ伝送、テレメトリー、テレコントロールの用途にご使用いただけます。

※従来のMU-1-1216と組み合わせて使用できます。

専用受信機

MU-3-1216には受信専用機 MU-3R-1216があります。 受信専用機は外部に高ゲインのアンテナを付けられるのでさらに長距離通信が可能です。 また延長ケーブルにより柔軟性のある設置ができます。

製品のご購入

MU-3-1216

MU-3-1216

特定小電力シリアルデータ伝送無線モデム
¥27,700(税別) 数量別単価(税別)1-5:27,700円、6-19:25,700円、20-49:23,700円、50-99:21,730円、100-299:19,760円、300-:応談
価格
MU-3-1216
¥27,700
セット購入
MU-3-1216
ANT-1200-XS
¥28,000
MU-3-1216
ANT-1200
CBL-MMCX-SMA-50
¥32,700
MU-3-1216
ANT-1200
CBL-MMCX-SMARE-50
CBL-SMA-SMA-5D-1000
¥42,200
MU-3-1216
ANT-1200
AC-B1
CBL-MMCX-SMARE-50
CBL-SMA-SMA-5D-1000
¥48,700
数量

特長

技術基準適合証明取得済
技術基準適合証明(技適マーク)を取得しているので、無線局の免許及び登録無しで機器に組み込んで使用することができます。
ノイズの少ない1200MHz帯
比較的ノイズの少ない1200MHz帯を使用するため、信頼性が高く、長距離通信ができます。
シンプルな専用コマンドでシリアルデータ伝送
MU-3は当社独自のシンプルな専用コマンドを採用しています。
アンサーバック通信機能
データ送信コマンドのコマンドオプションにてACK要求有りを選択した場合、目的局から受信確認通知ACKを返信します。
子局の電界強度確認
親局からのコマンド制御で、子局の電界強度(S)とフロアノイズレベル(N)の確認ができます。
中継機能(最大10局)
ルートコマンドにより最大10局の中継ができます。中継局は機器の初期設定と電源供給のみで動作します。
高ビットレート
4,800bpsの429MHz帯の無線機に比べ、2倍の9,600bpsでの通信を実現しました。

アプリケーション

データ伝送
エネルギーモニタ、データ監視装置、ハンディターミナル、バーコードリーダー、工場内の生産管理、ゴルフ場管理、電力量・ガス使用量のモニタシステム
テレコントロール

建設機械のリモートコントロール、表示装置、モーター制御、リフター、FA 機器のリモートコントロール、学校の緊急通報装置

テレメーター
河川、ダムの水位モニタ、温度湿度計、雨量計、圧力計、電圧計、電流計

機能

シンプルな専用コマンド

MU-3は当社独自のシンプルな専用コマンドを採用しています。チャネル設定など全てのコントロールがコマンドで行えます。

中継機能(最大10局)

ルート設定により最大10局の中継ができます。

データ(ABCDE)を機器ID:EI=04の受信局へ、中継局1(EI=02)中継局2(EI=03)を経由して伝送する場合

アンサーバック通信機能

データ送信コマンドのコマンドオプションにてACK要求有りを選択した場合、目的局から受信確認通知ACKを返信します。

子局の受信電力確認

親局からのコマンドで、子局の受信電力(S)とノイズフロア(N)の確認ができます。
機器組込み時の受信状態や、ノイズレベルの測定、離れた機器の通信状態を確認するのに便利です。

無線部

項目 仕様 備考
適合規格 ARIB STD-T67適合 技術基準適合証明(技適マーク)取得済
使用周波数 1216.0375~1216.4875MHz
チャンネル数 19ch(連続通信) ch間隔25kHz
送信出力 10mW / 1mW
変調方式 2値FSK  9,600bps
アンテナ 指定専用アンテナに限る 受信専用機は除く
動作電圧 3.0~5.0V
消費電流 送信時:55mA、受信時:35mA 電源電圧 3V時
スタンバイモード消費電流 12mA, 0.8mA, 15μA モード3種類, 3V時
動作温度範囲 -20~+60℃
外形寸法 50mm × 30mm × 9mm 突起部含まず
重量 23.5g

参考データ
実効無線間通信速度:約6,800bps 条件:単向通信、エラー訂正無し、25℃
到達距離:約600m 条件:単向通信、エラー訂正無し、25℃、見通し距離、地上高1.5m

UARTインターフェース部

項目 仕様
通信方式 シリアル通信(RS232フォーマット)
同期方式 調歩同期(非同期)
データスピード 1,200/2,400/4,800/9,600/19,200/38,400/57,600bps
フロー制御 RTS/CTSハードウェアフロー制御
他パラメータ データ長:8bit、パリティ無し、ストップビット1 or 2

製品マニュアル

名称 バージョン ダウンロードファイル
MU-3-1216マニュアル Ver. 1.1 2018年12月 PDF
MU-1導入ガイド Ver. 3.1 2007年6月

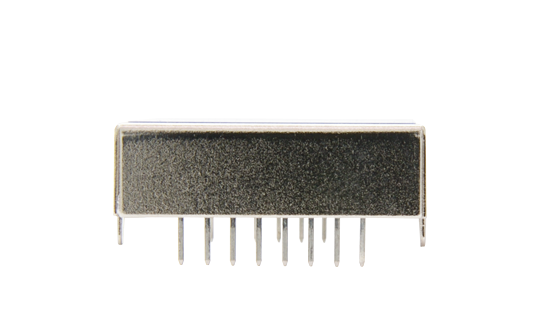

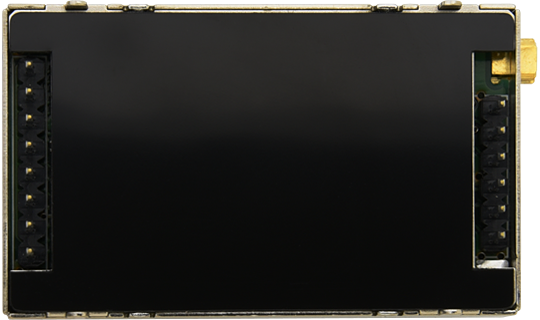

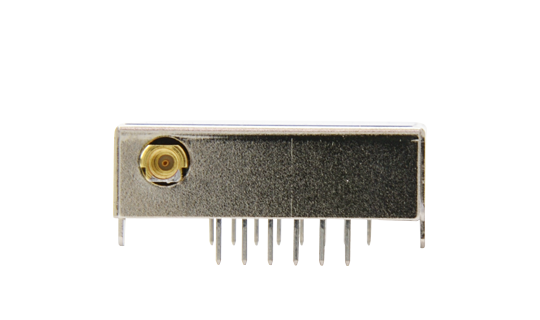

外観・寸法

ブロック図

評価方法

システム開発の初期段階でMU-3-1216を評価することができます。 評価するには以下をご用意ください。

  • 当社販売の以下のいずれかのインターフェースボード
  • 評価プログラム
  • PC
  • 通信ケーブル
    RS232C はストレートケーブルメスタイプ(無線モデム側D-Subオス)
    USBケーブルはTypeA(PC側)→TypeB(無線モデム側)
  • 電源(乾電池可)

評価プログラム

インストールについて

  • 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
  • アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
  • 作成されたHELPフォルダには何もありません。必要に応じてファイルを保管して下さい。
名称 対象ボード ダウンロードファイル
MU-1評価プログラム Ver. 3.011 2006年5月18日 icon
MU-1評価プログラムマニュアル Ver. 3.1 2007年6月 PDF

※MU-3-1216はMU-1-1216の互換製品となりますのでMU-1評価プログラムをお使い下さい。機種名もMU-1を選択して下さい。

評価プログラム画面

システム設計の初期においてはMU-3-1216インターフェースボード/MU3-RS2-1216、またはMU3-USB-1216をお求め下さい。 評価プログラムによってMU-3-1216の通信性能を確認することができます。

エアーモニタ:スペクトラムドメイン

バンド内の各周波数チャネルの受信レベルを簡易スペクトラム表示します。フィールドのノイズや混信状況のモニタができます。目的局の表示にも対応しております。

エアーモニタ:タイムドメイン

特定チャネルの受信レベルを時間軸で記録します。通信距離や使用環境による電界強度の変化をモニタすることができます。

コントロールウィンドウ

コマンド発行やコントロールを行なうことができます。

テストウィンドウ

パケット到達率テストや内部設定値を取得することができます。

通信テスト:電文伝送

パソコン間で電文を送ることができます。

通信テスト:ファイル伝送

パソコン間でファイルを送ることができます。

本モデムで使用できるアンテナ、ケーブルは下表のとおりです。
弊社が販売する指定専用アンテナ以外は、電波法違反となります。

指定専用アンテナ

品名 仕様 無線機への直付け可否
○=可能 ×=不可(延長ケーブル要)
ソフトアンテナ
ANT-1200-XS
利得: 2.14dBi以下
指向性: 無指向性
VSWR: 2以下
防塵防水: 無保護
使用温度: -20~65℃
コネクタ: MMCX-J
防水アンテナ
ANT-1200
利得: 2.14dBi以下
指向性: 無指向性
VSWR: 2.5以下
防塵防水: 防水
使用温度: -20~65℃
コネクタ: SMA-J
その他: 要変換ケーブル
×
ANT-1200-SLV
利得: 2.14dBi以下
指向性: 無指向性
VSWR: 2以下
防塵防水: 防水
使用温度: -20~65℃
コネクタ: SMA-J
その他: 要変換ケーブル
×

同軸ケーブル

品名 仕様 接続可能アンテナ、ケーブル

CBL-MMCX-SMA-50

コネクタ1: MMCX-J
コネクタ2: SMA-P
長さ: 500mm
径: 1.5D
ANT-1200

CBL-MMCX-SMARE-50

コネクタ1: MMCX-J
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
CBL-SMA-SMA-5D-1000

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
径: 3D
ANT-1200
ANT-1200-SLV

アンテナ設置方法

本モデムは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、アンテナは弊社が販売する物に限ります。
指定専用アンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。

アンテナ設置方法のページをご覧ください。



システム例

CPU制御システム

CPUのUARTと直結し、単方向通信、双方向通信が可能です。

PC制御によるデータ伝送システム

1:Nでの単方向通信、双方向通信が可能です。
