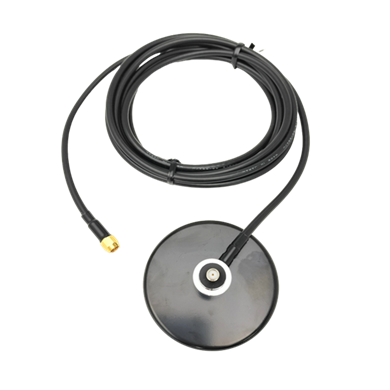

CBL-SMAP-SMAJ-MB-100

SMA-P/SMA-J マグネット基台付同軸ケーブル 1m
新発売

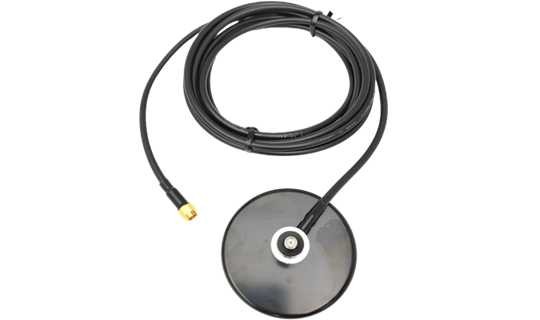

CBL-SMAP-SMAJ-MB-100は、マグネット基台付の同軸ケーブルで鉄板部分への設置可能です。各種アンテナを直接取り付けることができ、着脱が簡単です。

製品のご購入

CBL-SMAP-SMAJ-MB-100

CBL-SMAP-SMAJ-MB-100 在庫有り

SMA-P/SMA-J マグネット基台付同軸ケーブル 1m
新発売
¥5,520(税別) 数量別単価(税別)1-49:5,520円、300-:応談
価格
CBL-SMAP-SMAJ-MB-100
¥5,520
数量

使用例

マグネット基台付同軸ケーブル:CBL-SMAP-SMAJ-MB-100+防水ホイップアンテナ:ANT-400-SWW2-N(受信専用)

CBL-SMAP-SMAJ-MB-100 仕様

項目仕様備考
コネクタ(無線機側)SMA-P外部コンタクト:メス(F)
内部コンタクト:オス(M)
コネクタ(アンテナ側)SMA-J外部コンタクト:オス(M)
内部コンタクト:メス(F)
使用周波数範囲0MHz~1.3GHz
インピーダンス50Ω
同軸ケーブル種類RG58A/U
同軸ケーブル寸法長さ:1,000mm、径:約5mm
防水構造防水対応

※アンテナ取付側コネクタ部にスペースが出来てしまう場合、予備用スペーサーを追加して接続してください

マグネット基台寸法高さ:約40mm、直径:約76mm
適合製品

SLR-429M
KSR426W-A
RR-1A
DM-100
DM-300
MU-3-429
MU-3-1216
MU-4-429
MLR-429
RRM-1A
CDT-TX-03M
CDT-RX-03M
MU3-IN8-429
MU3-OUT8-429
MU3-IN8-1216
MU3-OUT8-1216

*印は別途変換ケーブルまたは変換コネクタが必要
接続可能なアンテナANT-300-SF
ANT-400-SWW2-N
ANT-400-SFW-N
ANT-400-WP
ANT-400-SW
ANT-400-AR
*印は防水アンテナではないため非推奨

※ 製品ごとに使用できるアンテナは異なります。ご購入の際は各製品ページの組み合わせ例をご確認ください。

※ 屋外にて使用できる製品ではありますが、アンテナ・コネクタ接続部分には必要に応じて防水処理を行ってください。また軒下設置などできる限り連続して雨水が当たる場所は避けて設置してください。
