受信機WA-RX-03Sは、ARIB標準規格 RCR STD-15に準拠したオーディオ信号伝送用無線モジュールです。製品に組み込んで簡単にワイヤレスオーディオが実現できます。PLLシンセサイザ方式により、B11～B61の30チャネルの切替が可能です。
50Hz～13kHzの広い周波数特性と、コンパンダによる70dBのダイナミックレンジを実現しました。アナログオーディオ信号のため、低遅延かつ特別なペアリングの作業等無しで複数の受信機で同時受信ができます。
製品のご購入
オプション品
800MHz帯特定小電力無線 ワイヤレスオーディオ受信モジュールは、以下の送信モジュールとセットでご利用いただけます。
WA-TX-03S 800MHz帯 特定小電力無線ワイヤレスオーディオ無線送信モジュール
￥10,000（税抜）
数量別価格（税抜）1-49:￥10,000
特長
- ラジオマイク専用周波数 B11～B61の切替が可能
- 複数の受信機で同時受信可能
- コンパンダにより70dBのダイナミックレンジを実現
- 低遅延伝送
- 50Hz～13kHzの広い周波数特性
- 低電圧、低電流動作
- コンパクトボディ
アプリケーション
- 小型ワイヤレスマイクロフォンシステム
- ポータブル型ワイヤレスマイク
- オーディオガイダンスシステム
- ツアーガイドシステム
- ワイヤレス会議システム

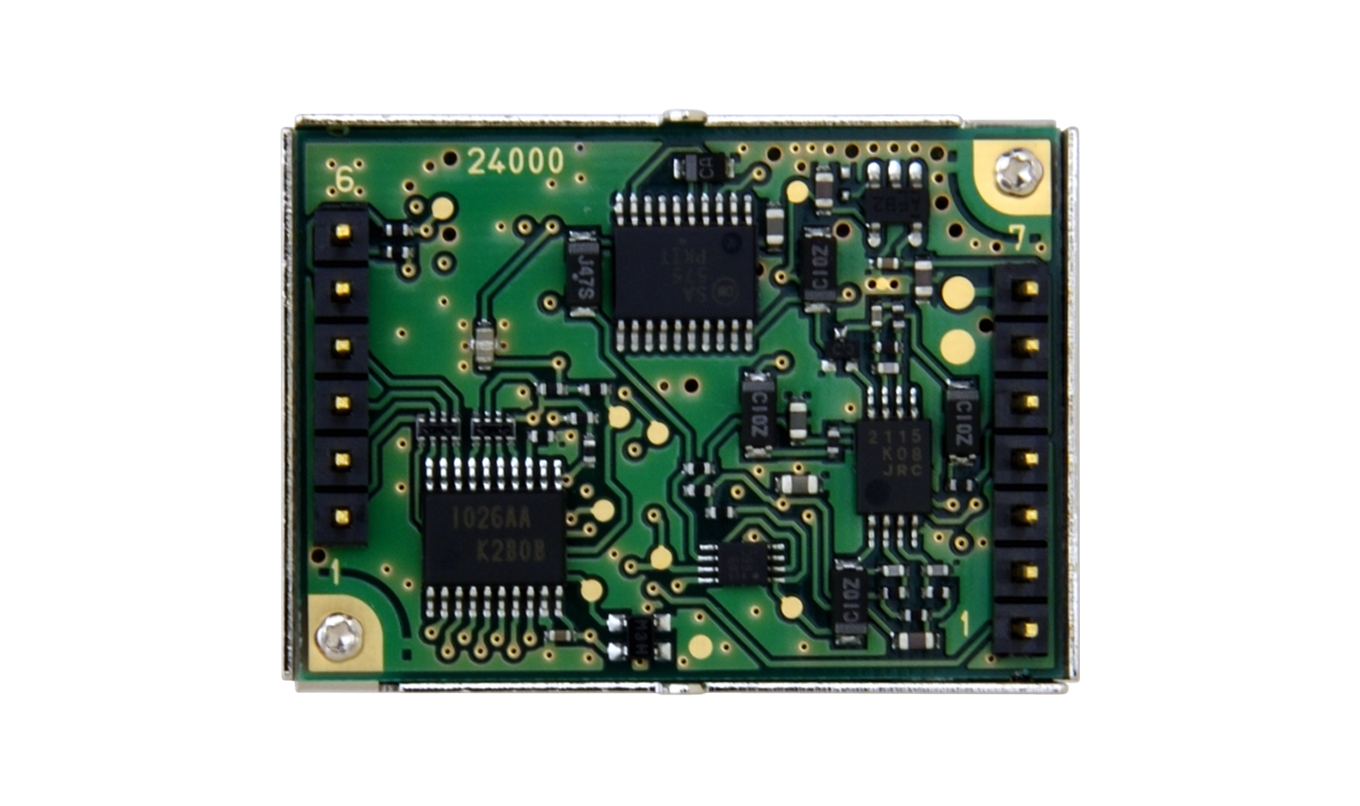

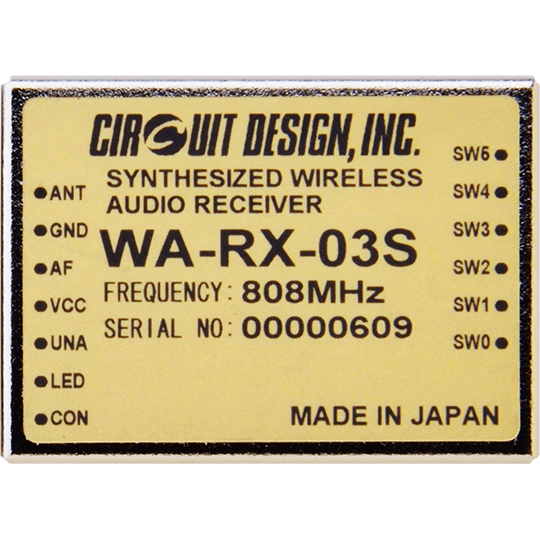

ワイヤレスオーディオモジュール受信機：WA-RX-03S
| 項目 | 仕様 | 備考 |
|---|---|---|
| 適合規格 | ARIB RCR STD-15 | |
| 受信周波数 | 806.125～809.750MHz B11～B61ch (30チャネル) | B型ワイヤレスマイク |
| 受信方式 | シングルスーパーヘテロダイン | |
| 到達距離 | 50m | 見通し距離 |
| S/N | 70dB | IHF-Aフィルタ |
| 周波数特性 | 50Hz～13kHz | ±3.5dB |
| 受信感度 | 21dBuV | S/N 55dB |
| オーディオ出力レベル | -10dBv | TX INPUT=25dBv時 |
| オーディオ出力インピーダンス | 20kΩ | |
| 動作電圧 | DC 3.0～5.0V | |
| 消費電流 | 50mA以下 | |
| 動作保証温度範囲 | 0～+50℃ | 結露無きこと |

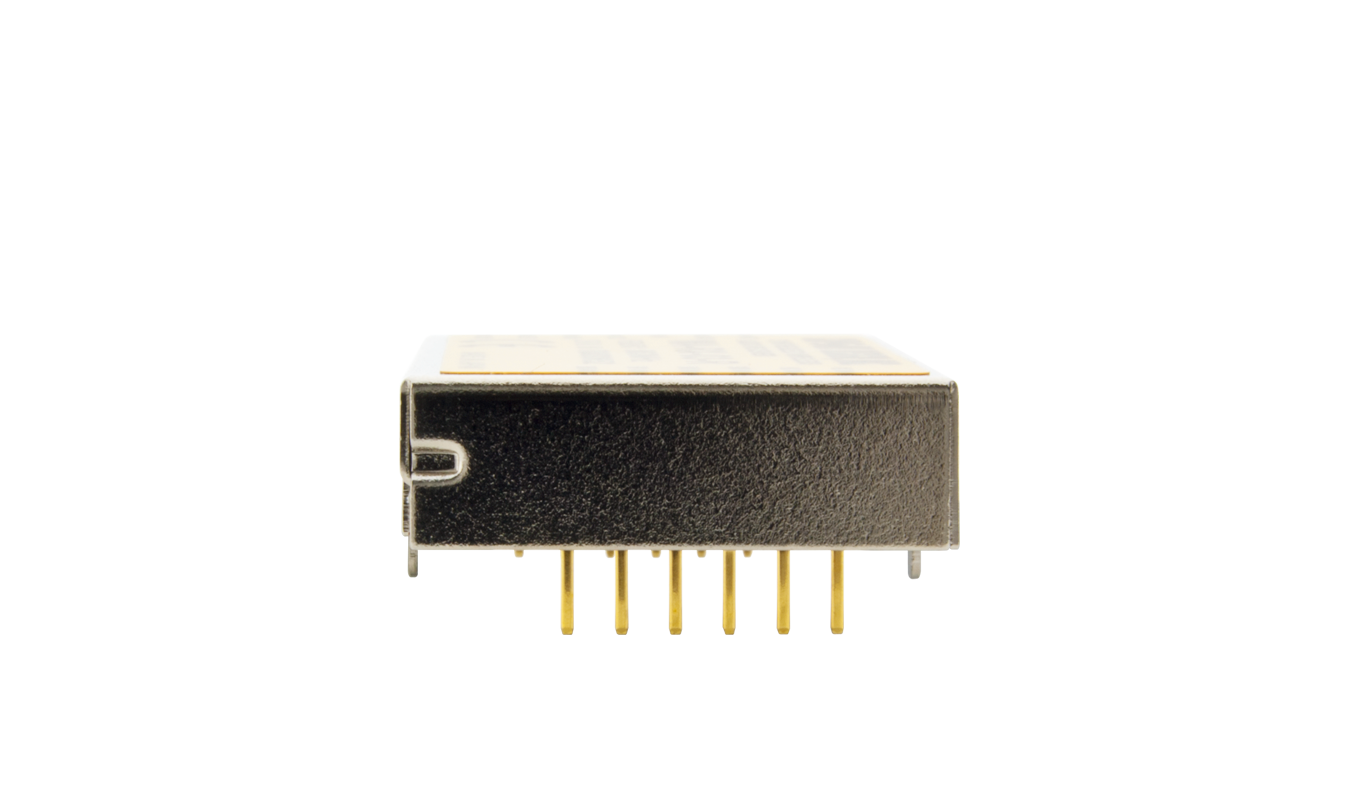

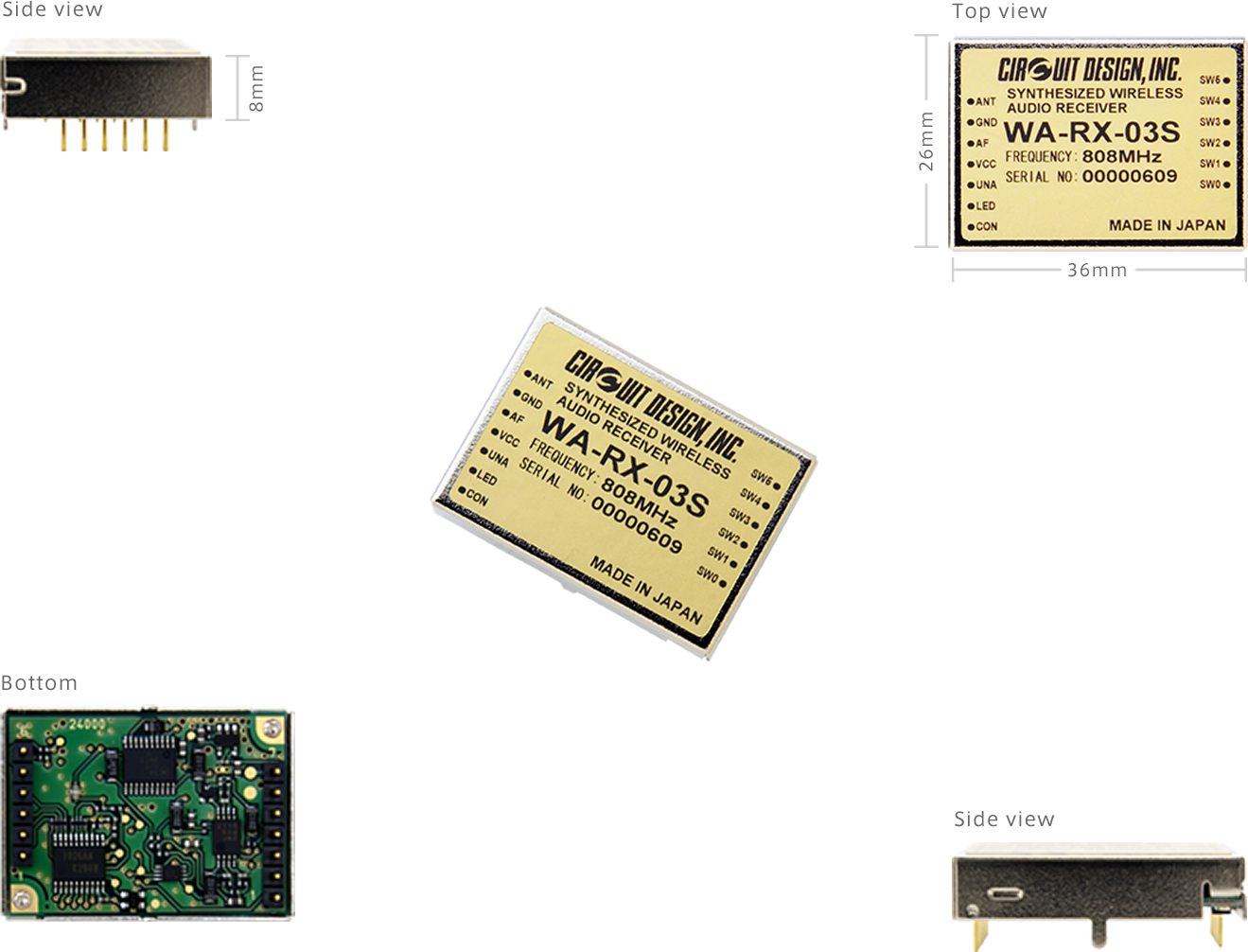

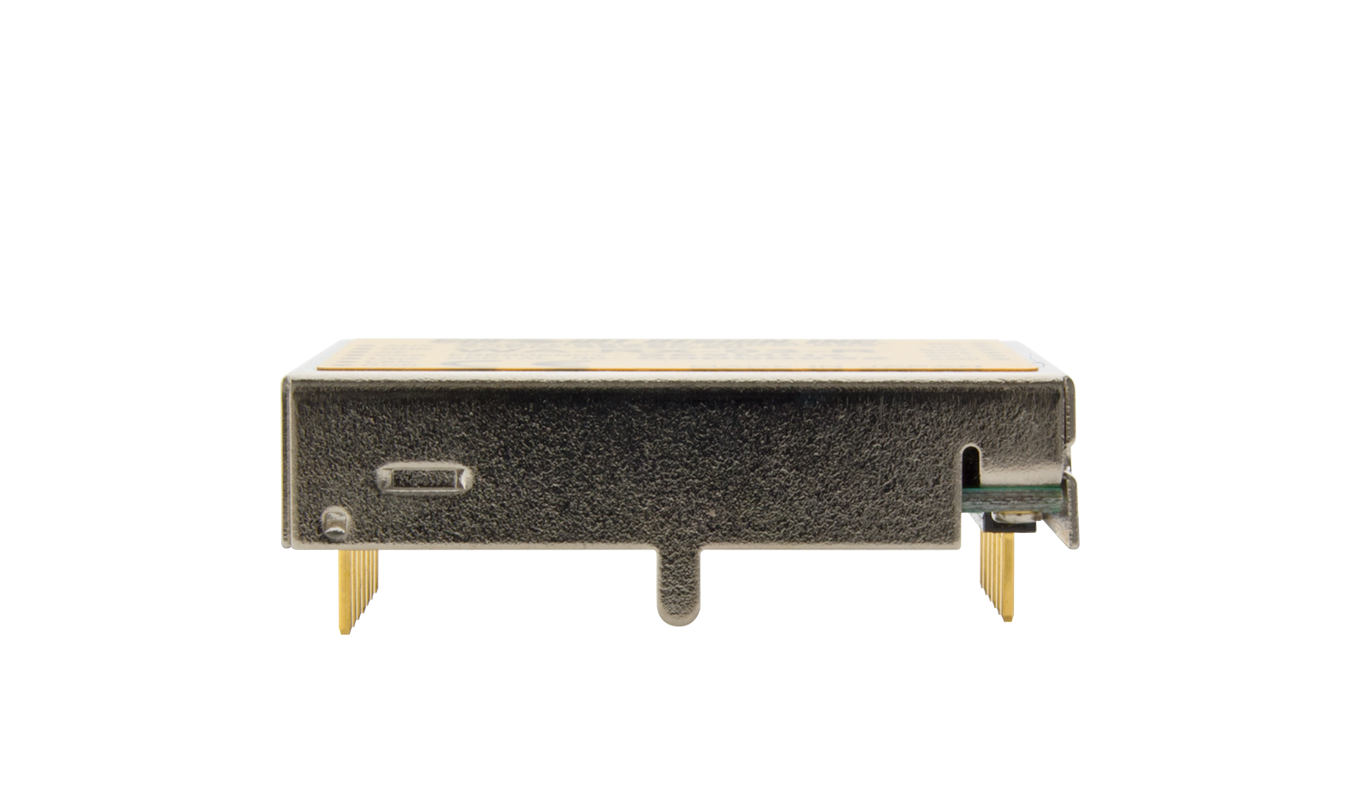

| 外形寸法 | 36mm×26mm×8mm | |
| 重量 | 13g |
