MU3-OUT8-1216は特定小電力無線モジュールMU-3-1216を搭載した8接点出力ボードです。
MU-3-1216にて連続で接点情報を伝送しますので、テレコントロールで要求される連続的な接点制御に向いています。 出力はフォトMOSリレーで構成されており、高いアイソレーションと高容量負荷の接続を可能としました。
1216MHzは429MHzと比べて応答時間が高速です。
出力は端子台になっており簡単に組込配線ができます。
MU3-OUT8-1216はボード間の通信のみではなくMU-3-1216を使いPCやCPUから接点情報を制御することも可能です。
PCから制御する場合、中継機能を使うこともできますので、数km離れた場所の接点情報の制御ができます。中継局はMU-3-1216の中継局は機器の初期設定と電源供給のみで動作します。
動作させるには最初にMU3-IN8-1216、MU3-OUT8-1216間でペアリング設定が必要になります。
本無線機は延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はこちらのページをご覧ください。
製品のご購入
オプション品
8接点出力ボード MU3-OUT8-1216は、8接点入力ボード MU3-IN8-1216 とセットで利用します。
429MHz帯の製品があります。
MU3-IN8-1216 1216MHz帯 8接点入力ボード
￥38,200（税抜）
数量別価格（税抜）1-5:38,200円、6-19:36,200円、20-49:34,200円
MU3-IN8-429 429MHz帯 8接点入力ボード
￥38,200（税抜）
数量別価格（税抜）1-5:38,200円、6-19:36,200円、20-49:34,200円
MU3-OUT8-429 429MHz帯 8接点出力ボード
￥38,200（税抜）
数量別価格（税抜）1-5:38,200円、6-19:36,200円、20-49:34,200円
特長
- 8つ接点情報を連続で通信
端子台により簡単に組込配線可能
自動チャネルサーチ機能
PC・CPUからコントロール可能
PC・CPU制御時は中継にて接点情報の入力・出力が可能
受信信号強度表示 - フォトMOSリレーで高アイソレーション
- 受信専用機で外部アンテナを使用すると長距離通信が可能
受信専用機搭載タイプ8接点出力ボード
8接点出力ボードには、1216MHz帯受信専用機：MU-3R-1216を搭載したタイプがあります。 受信専用機は外部に八木アンテナなどの高ゲインアンテナを付けられるので、さらに長距離通信が可能です。
また、延長ケーブルを使用し電波環境の良い場所に機器を設置できます。
1216MHz帯受信専用機搭載タイプ8接点出力ボード：MU3R-OUT8-1216
※アンテナは取り外しできます。
アプリケーション
- テレコントロール
- 産業用テレコントロール、昇降機制御、車両用リフト、FA
- テレメトリー
- 警報接点信号取得、8ビット信号取得
MU3-OUT8（8接点出力ボード）
| 項目 | 仕様 | 備考 |
|---|---|---|
| 通信方式 | 単信・単向通信 | 接点情報は単方向 |
| 使用周波数 | 1216.0375～1216.4875MHz | 19ch |
| 出力数 | 8接点 | |
| 識別ID | 01～FE（1～254） | EI、DI共通 |
| 入出力間応答時間 | 90ms | |
| 動作温度範囲 | -20℃ ～ +60℃ | 結露なきこと ※（ボードの仕様） |
| 出力方法 | フォトMOSリレー （最大48V、100mA AC/DC） |
|
| 出力コネクタ | 端子台（9pin） | OUT1～8、COM |
| LED表示 | TX、RX、OUT1～8、RSSI 1～5 | OUT1～8はジャンパでON/OFF可能 |
| スイッチ | POWER、SET、CH、EI/DI | |
| 受信レベル | RSSI 1～5 | 点灯レベルはMU-3による絶対値出力 |
| 動作電圧 | DC 4 ～ 12V | 電源コネクタは端子台2pin |
| 外形寸法 | 90mm × 53mm × 15mm | アンテナ等突起部含まず |
| 搭載モデム | MU-3-1216 MU-3R-1216（受信専用） |
|
| アンテナ | 当社指定アンテナに限る | 受信専用機は除く |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| MU3-IN8-1216 / MU3-OUT8-1216マニュアル | Ver. 1.0 2019年1月 |  |
| 8接点ボード評価プログラムマニュアル | Ver. 1.2 2012年6月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| MU-3-OUT8-1216 製品カタログ | |

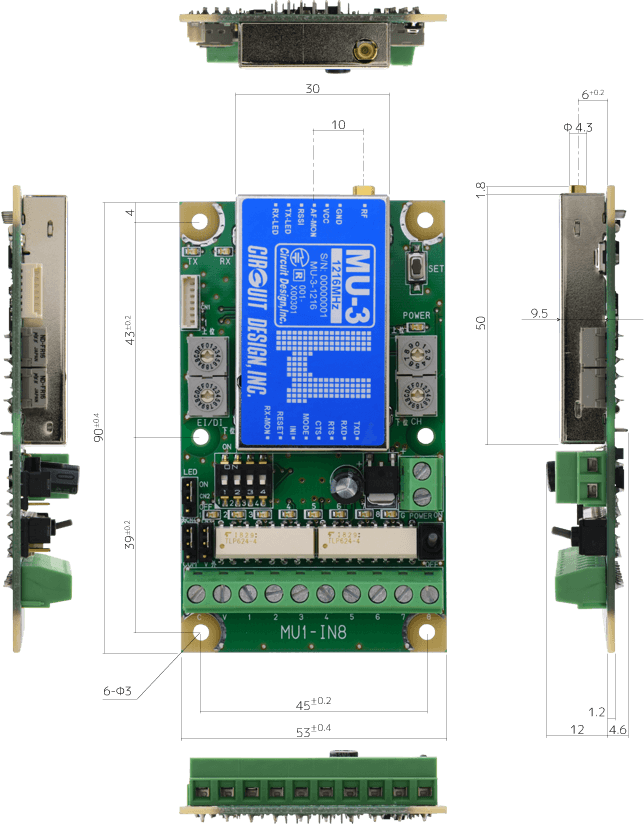

外観・寸法
ブロック図
評価プログラム
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| 8接点ボード評価プログラム | Ver. 1.23 2012年5月 |  |
| 8接点ボード評価プログラムマニュアル | Ver1.2 2012年6月 | |
※MU-3はMU-1の互換製品となりますのでMU-1評価プログラムをお使い下さい。機種名もMU-1を選択して下さい。
本ボードで使用できるアンテナ、ケーブルは下表のとおりです。
弊社が販売する指定アンテナ以外は、電波法違反となります。
指定専用アンテナ
| 外観 | 型番 | 仕様 |
|---|---|---|
 |
ANT-1200-XS | 利得: 2.14dBi以下 指向性: 無指向性 VSWR: 2以下 防塵防水: 無保護 使用温度: -20～65℃ コネクタ: MMCX-J |
 |
ANT-1200 | 利得: 2.14dBi以下 指向性: 無指向性 VSWR: 2.5以下 防塵防水: 防水 使用温度: -20～65℃ コネクタ: SMA-J その他： 要変換ケーブル |
 |
ANT-1200-SLV | 利得: 2.14dBi以下 指向性: 無指向性 VSWR: 2以下 防塵防水: 防水 使用温度: -20～65℃ コネクタ: SMA-J その他： 要変換ケーブル |
同軸ケーブル
| 品名 | 仕様 | 接続可能アンテナ、ケーブル |
|---|---|---|
| コネクタ1: MMCX-J コネクタ2: SMA-P 長さ: 500mm 径: 1.5D |
ANT-1200 | |
| コネクタ1: MMCX-J コネクタ2: RPSMA-J 長さ: 500mm 径: 1.5D |
CBL-SMA-SMA-5D-1000 | |
| コネクタ1: RPSMA-P コネクタ2: SMA-P 長さ: 10,000mm 径: 3D |
ANT-1200 ANT-1200-SLV |
アンテナ設置方法
本ボードは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、アンテナは弊社が販売する物に限ります。指定アンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。
アンテナ設置方法のページをご覧ください。
