CDT-RX-02M

426MHz帯特定小電力テレコマンド受信モジュール

CDT-RX-02Mは、6つのスイッチ信号を受信できる特定小電力テレコマンド受信モジュールです。
出力には高アイソレーションが可能なパワーMOS-FETを使用し、DC/ACで高電圧、高電流負荷を接続することができます。
CDT-RX-02MはMSK変調方式による高感度受信機で、500~800mの遠距離通信が可能です。

送信ユニットCDT-TX-02M、各種リモコンと組み合わせて、簡単にテレコントロールシステムを作ることができます。

※アンテナは付属していません。セットでご購入ください。

製品のご購入

CDT-RX-02M

CDT-RX-02M

426MHz帯特定小電力テレコマンド受信モジュール
¥17,700(税別) 数量別単価(税別)1-5:17,700円、6-19:16,400円、20-49:15,000円、50-99:13,630円、100-299:12,260円、300-:応談
価格
CDT-RX-02M アンテナなしCDT-RX-02M
¥17,700
セット購入
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-TS
¥18,000
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-01
¥21,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400
CBL-TMP-SMA-50
¥22,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SWW
CBL-TMP-SMARE-50
¥21,200
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SFW
CBL-TMP-SMARE-50
¥21,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-TS
CDT-TX-02M
¥28,000
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-01
CDT-TX-02M
¥31,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400
CBL-TMP-SMA-50
CDT-TX-02M
¥32,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SWW
CBL-TMP-SMARE-50
CDT-TX-02M
¥31,200
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SFW
CBL-TMP-SMARE-50
CDT-TX-02M
¥31,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-TS
WT-01
¥28,000
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-01
WT-01
¥31,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400
CBL-TMP-SMA-50
WT-01
¥32,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SWW
CBL-TMP-SMARE-50
WT-01
¥31,200
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SFW
CBL-TMP-SMARE-50
WT-01
¥31,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-TS
WT-02
¥28,000
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-01
WT-02
¥31,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400
CBL-TMP-SMA-50
WT-02
¥32,700
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SWW
CBL-TMP-SMARE-50
WT-02
¥31,200
CDT-RX-02M アンテナなしCDT-RX-02M
ANT-400-SFW
CBL-TMP-SMARE-50
WT-02
¥31,700
数量

特長

  • 高アイソレーション可能なフォトMOS-FETによる6接点出力
  • 6接点までの出力に対応
  • 送信機CDT-TX-02M、WT-01、WT-02と通信可能
  • 低電圧動作

アプリケーション

  • 電動シャッター、電動ブラインド、ガレージドア等のリモコン
  • 回転灯、警報装置
  • リモコンスイッチ
  • 呼出装置
  • 工事用・工場用などの信号機

特定小電力テレコマンド受信モジュール:CDT-RX-02M

項目 仕様 備考
適合規格 ARIB STD-T67適合 技術基準適合証明取得済み
受信周波数 426.0250 / 426.0625/
426.1125 / 426.1375
DIP-SWにより選択
通信方式 単向通信方式
変調方式 サブキャリアMSK方式の周波数変調
ビットレート 1,200bps
受信感度 -120dBm(BER=1×10-2)
送受信間応答時間 138ms(最初の1回)
動作電圧 DC +3~12V 最大定格:DC 14.5V
消費電流 待機時(6出力OFF):16mA
出力作動時(6出力ON):50mA

出力ポート SW1~SW6(6出力)
フォトMOS FET出力
AC / DC 48V、100mA(最大)

出力制御モード 4モード(ワンショット、トグル、
スイッチング、モメンタリ)
モードはSET,M1,M2ポートで設定
接続端子 RF:ANT入力(TMPコネクタ)
M1、M2、SET、SW1~SW3(9P端子)
SW4~SW6、RSS、VCC、GND(9P端子)

アンテナ ソフトアンテナ
アンテナ長:約175mm(1/4波長)
取り外し可能(TMPコネクタ)
動作温度範囲 -20 ~ +60℃ 結露無きこと(非防水・非防塵仕様)
外形寸法 53 × 35 × 12 mm 突起部、コネクタ、アンテナ等を含まず
重量 約35g

参考:通信距離 500m~800m   条件:見通し、設置高1.5m、25℃、CDT-TX-02Mとの通信

製品マニュアル

マニュアル名称 バージョン ダウンロードファイル
CDT-TX-02Mマニュアル Ver1.2 2015年6月 PDF
CDT-RX-02Mマニュアル Ver1.2 2015年6月 PDF

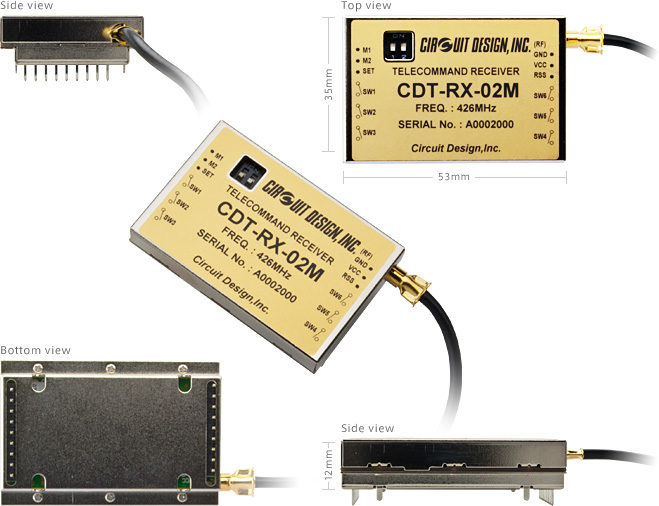

外観・寸法

開発・評価キット

システム開発の初期段階でCDT-TX-02M/CDT-RX-02Mを評価することができます。

指定専用アンテナ

品名 仕様 無線機への直付け可否
○=可能
×=不可(延長ケーブル要)
ハードアンテナ
ANT-400-TH

利得:2.14dBi以下
指向性:水平無指向
防水防塵:無保護
TMP
ソフトアンテナ
ANT-400-TS

利得:2.14dBi以下
指向性:水平無指向
防水防塵:無保護
TMP
ラジアル付きホイップアンテナ
ANT-400-AR

利得:2.14dBi以下
指向性: 水平方向無指向
VSWR: ≦2.0
防水防塵: 無保護
使用温度: -10~60℃
SMA-P
×
防水ホイップアンテナ
ANT-400-SWW

利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP65
使用温度:-20~+65℃

RPSMA-P

×
可倒式防水アンテナ
ANT-400-SFW
利得:2dBi
指向性:水平方向無指向※1
VSWR:≦2.0
防水防塵:IP67
使用温度:-20~+65℃
RPSMA-P
×
防水アンテナ
ANT-400

利得:2.14dBi以下
指向性:水平方向無指向※1
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-J
×

ダイポールアンテナ
ANT-400-DX 5m

利得:2.14dBi以下
指向性:水平方向無指向
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-P
×

ダイポールアンテナ
ANT-400-DX 10m

利得:2.14dBi以下
指向性:水平方向無指向
VSWR:≦2.0
使用温度:-20~+65℃
直付け不可、ケーブル要
SMA-P
×

同軸ケーブル

品名 仕様 接続可能アンテナ

CBL-TMP-SMA-50

コネクタ1: TMP
コネクタ2: SMA-P
長さ: 500mm
径: 1.5D
ANT-400

CBL-TMP-SMARE-50

コネクタ1: TMP
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-400-SWW
ANT-400-SFW

CBL-TMP-SMABJW-50

コネクタ1: TMP
コネクタ2: SMA-J
長さ: 500mm
径: 1.5D

ANT-400-DX 5m
ANT-400-DX 10m
ANT-400-AR

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
径: 5D-FB
ANT-400
CBL-TMP-SMARE-50による変換が必要

ソーラー式無線警報システム「土石流・地滑りなど災害・危険を伴う工事現場の安全管理や緊急通報」を無線化

WT-01, CDT-TX-02M, CDT-RX-02M

土石流、地すべりなどの災害現場、山間部、河川内などの危険を伴う工事現場での完全管理や地域住民への緊急通報用警報発報に威力を発揮します。
