KST426W / KSR426(W)について

KST426W / KSR426(W)のコンセプト

KST426WおよびKSR426(W)はお客様からの要望から生まれた製品になります。このシリーズを販売する前はリモコン機器としてWT/WRシリーズとRT/RRシリーズがありました。RT/RRは簡単なON/OFF操作を行う簡易的なリモコンとして、WT/WRは日常生活防水に対応したリモコンとして使用されていましたが、実際にお客様は産業用途で使用されていることが比較的多いことから、産業用途向けにご使用頂ける防水・堅牢性を高めた製品を開発しました。

「軽産業」という言葉は、重機などに使用されるテレコン装置までいかないが、汎用的な産業用途の製品として多少過酷な環境でも使用できる事を想定してネーミングしています。特長としては、以下のようなことが挙げられます。

同じ軽産業シリーズとして2.4GHz帯を使ったKST2.4W / KSR2.4もありますが、426MHz帯のKST426W / KSR426(W)は1台または複数台でON/OFF切り替えるような操作向け、2.4GHz帯はボタンを押している間動作させるような操作向けになります。

防塵・防水性能

リモコンKST426WおよびKSR426Wは防塵・防水性能を示すIP規格のIP55相当になります。詳細は以下の通りです。

  • IP5Xは機器の動作に支障をきたしたり安全を損なったりするほどの粉塵が侵入しないレベル。
  • IPX5はいかなる方向からの噴流水であっても有害な影響を受けないレベル。

操作ボタン

リモコンのボタンは以下のような特長があります。

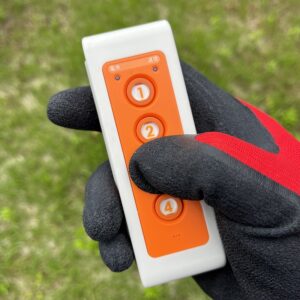

  • 手袋をしていても押すことができるように大きめのボタンを採用

  • ボタン操作時、ボタンごとに異なるブザー音にて操作を確認可能

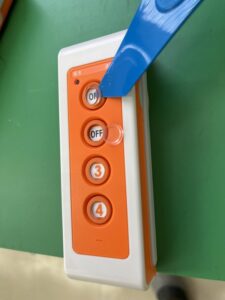

  • ボタンのネームはお客様にて入れ替え可能

ハミング距離

通信を行う場合、データ化けが発生することがあります。特に無線の場合、外来ノイズや他の無線機器からの妨害波等影響を受けやすくなります。無線通信に限った事ではありませんが、通信を行う場合、受信したデータが正しいかどうかを確認する為にエラーチェック用のデータを一緒に送って照合し、エラーとなった場合は受信したデータを破棄または訂正を行います。

KST426WおよびKSR426はエラーチェック方式にCRC16を採用し、ハミング距離6を確保しています。ハミング距離の数字は大きいほどエラーチェックの能力が高く、ノイズ等によるデータ化けに対して誤作動がしにくくなります。

制御機

制御機(受信機)は9Vおよび12Vの電源に対応するためにDC 6〜16Vの供給電源で動作いたします。出力接点は最大48V / 100mA(DC)に対応し、COM端子は+または-どちらの接続にも対応しています。

また出力モードはワンショット、トグル、スイッチング、モメンタリ(最大5秒)の4種類をお選び頂けます。

種類

リモコンは目的に応じて2ボタン、3ボタン、4ボタンからお選び頂けます。

KST426W-2KST426W-3KST426W-4

制御機(受信機)は防水タイプのKSR426Wと非防水タイプのKSR426からお選び頂けます。

KSR426WKSR426

主な使用用途

  • 電動シャッター、ブラインド、ガレージドア等の開閉
  • 道路工事用信号機の制御
  • 回転灯・呼出装置の操作
  • 電光掲示板等の表示切り替え
  • 農業用機械のリモコン操作
  • 建設・土木・林業機器等のリモコン制御
