WR-01

特定小電力無線リモコン受信機(2接点出力)

軽量・コンパクトな本体に、リレーを直接駆動できるパワーMOSFETを搭載した2接点制御受信機です。屋外でも使用できるよう本体はIPX5、コネクタはJIS D0203 S2に準拠しています。

送信機を32台まで登録ができるため、複数台の送信機からWR-01を制御することができます。また、用途に応じて選択可能な4つの出力モードを備えています。

組合せ可能な送信機はWT-01WT-02CDT-TX-02Mとなります。



使用周波数帯 426MHz
最適な用途 スイッチなどのON/OFF切替
回転灯、呼出装置等
通信形態 1:1, 1:N, N:1, M:N
ID登録により複数のリモコンから1台の受信機の制御および1台のリモコンから複数の受信機の制御が可能
(最大32台)
通信距離目安 200〜300m(見通し)
通信方式 単向
動作電圧 DC 5〜16V
出力モード ワンショット
トグル
スイッチング
モメンタリ(最大5秒)
対応リモコン WT-01(1ボタン)
WT-02(2ボタン)
CDT-TX-02M(無線モジュール)

製品のご購入

WR-01

WR-01 在庫有り

特定小電力無線リモコン受信機(2接点出力)
¥21,500(税別) 数量別単価(税別):21,500円、300-:応談
価格
WR-01
¥21,500
セット購入
WR-01
WT-01
¥32,500
WR-01
WT-02
¥32,500
WR-01
CDT-TX-03M
ANT-400-TS
¥33,520
WR-01
CDT-TX-03M
ANT-400-TH
¥33,520
WR-01
CDT-TX-03M
ANT-01
¥37,400
WR-01
CDT-TX-03M
ANT-400-SWW
CBL-TMP-SMABJW-50
¥37,200
WR-01
CDT-TX-03M
ANT-400-SFW
CBL-TMP-SMABJW-50
¥37,700
WR-01
CDT-TX-03M
ANT-400
CBL-TMP-SMA-50
¥38,900
WR-01
CDT-TX-02M
¥32,200
数量

特長

  • 本体はIPX5、コネクタはJIS D0203 S2に準拠
  • 2系統のMOSFET出力でリレーを直接駆動
  • 低電圧・低消費電流動作
  • 軽量・コンパクトボディ

アプリケーション

  • 電動シャッター、電動ブラインド、ガレージドア等のリモコン
  • 回転灯、警報装置
  • リモコンスイッチ
  • 呼出装置
  • 工事用・工場用などの信号機

特定小電力無線リモコン受信機(1〜2接点出力) 仕様

項目 仕様 単位 備考
使用周波数 426.025 MHz
制御モード 4モード
(ワンショット・トグル・スイッチング・モメンタリ)
  DIPスイッチにて設定
出力 パワーMOSFETオープンドレイン DC 60V, 1A   OUT1, OUT2
登録ID 32   ユーザーコード 24bit
アンテナ ヘリカルアンテナ   取外し不可
電源電圧 DC 5~16 V
消費電流 13   OUT1, OUT2がOFF時
動作温度範囲 -10~+60 結露無きこと
外形寸法 95×47×23 mm アンテナ等突起部含まず
付属品 電源・出力用ハーネス×1
モード設定スイッチ用キャップ
  接続コネクタ付, 500mm

送信機ID登録資料

製品マニュアル

名称 バージョン ダウンロードファイル
WR-01マニュアル Ver2.0 2008年12月 PDF

製品カタログ

名称 ダウンロードファイル
WR-01 製品カタログ PDF

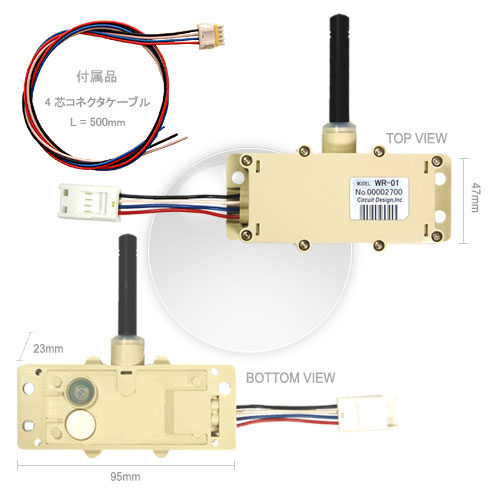

外観・寸法

セキュリティゲート開閉制御の無線リモコン操作

WT-01, WT-02, WR-01

ゲートによる入退場の際、通常は自動で稼働をしていますが、突発的に警備や施設の係員が手動でゲート開閉を行いたい場面があります。係員とゲートが必ずしも近い場所でないこともあるため、このような時に、無線リモコンによってゲートの遠隔操作を可能にします。
