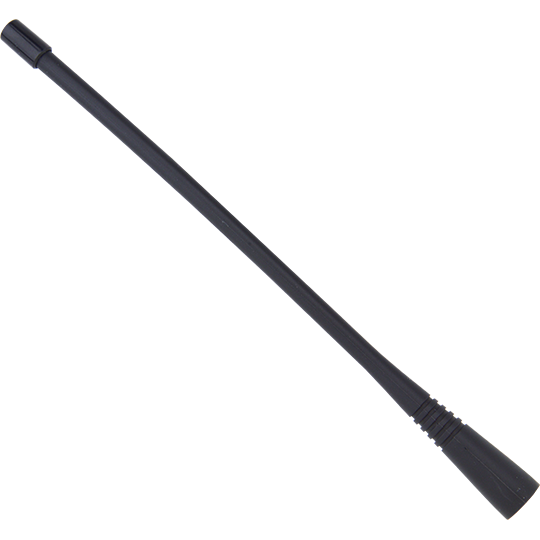

ANT-400-SWW2-Nは、400MHz帯特定小電力無線機用防水ホイップアンテナで、コネクタはSMA-Pです。
無線機から延長ケーブルを使用して本アンテナを設置する場合は、マグネット基台付同軸ケーブルをご使用ください。
その際、接続部分は自己融着テープ等で防水対策を施してください。
後継製品についてはサイズは同じですが一部仕様が異なります。詳しくは弊社営業部までお問い合わせください。
製品のご購入
特性
指向性 垂直面(E-Plane) -準備中-
指向性 水平面(H-Plane) -準備中-
ANT-400-SWW2-N仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 周波数 | 400MHz帯 | 426, 429MHz |
| タイプ | 1/4λ ホイップアンテナ | 水平面無指向性 |
| インピーダンス | 50 Ω | |
| 利得 | 2.14 dBi 以下 | |
| VSWR | 2.5 以下 | |
| コネクタ | SMA-P | |
| 保護等級 | IPX7 | |
| 全長 | 179mm | |
| 径 | 12Φ | |
| 重さ | g |
※ 指向性はアンテナを垂直に立てた場合の特性です。
適合製品
| 項目 | 製品名 |
|---|---|
| 適合製品 | SLR-429M 注1 MU-3-429 注1 MU-4-429 注1 CDT-TX-03M 注1 MU3-IN8-429 注1 MU3-OUT8-429 注1 |
※ 製品によっては別途変換ケーブル等が必要な場合があります。ご購入の際は各製品ページの組み合わせ例をご確認ください。
注1：新しい工事設計認証番号の製品より対応。詳しくは各製品ページをご確認ください。
既に購入された製品については工事設計認証番号により対応するアンテナが異なります。使用できるアンテナについてはこちらをご覧下さい。
外観・寸法
