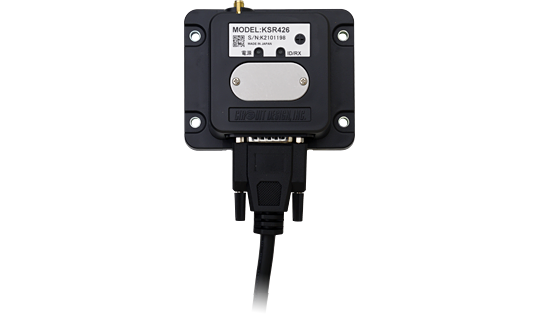

KSR426

特定小電力無線 リモコン制御受信機(1〜4接点出力/非防水タイプ)

KSR426Wの低価格モデルとして、非防水タイプをご用意致しました。
防塵・防水以外の機能は同じであるため、屋内や制御盤内などへの設置はこちらをお選び頂けます。

KSR426Wは4つの制御出力と、用途に応じて選択可能な4つの出力モードを備えています。

また、専用ツール「KSR426Wセッティングツール」を使用して、登録した送信機IDコードの管理、出力動作モードの設定、周波数チャンネルの設定、電波状況の確認等が行えます。

※アンテナは付属していません。セットでご購入ください。

製品のご購入

KSR426

KSR426 在庫有り

特定小電力無線 リモコン制御受信機(1〜4接点出力/非防水タイプ)
¥24,000(税別) 数量別単価(税別)1-19:24,000円、20-49:21,600円、50-99:19,200円、100-299:16,800円、300-:応談
価格
KSR426
¥24,000
セット購入
KSR426
ANT-400-SWW
¥26,300
KSR426
ANT-400-SWW
CBL-SMA-SMARE-50
¥28,000
KSR426
ANT-400-SWW
CBL-SMA-SMARE-100
¥28,600
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-100
¥30,900
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-500
¥32,650
KSR426
ANT-400-SFW
¥26,800
KSR426
ANT-400-SFW
CBL-SMA-SMARE-50
¥28,500
KSR426
ANT-400-SFW
CBL-SMA-SMARE-100
¥29,100
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
¥31,400
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
¥33,150
KSR426
ANT-400-SWW
KST426W-2
¥41,300
KSR426
ANT-400-SWW
CBL-SMA-SMARE-50
KST426W-2
¥43,000
KSR426
ANT-400-SWW
CBL-SMA-SMARE-100
KST426W-2
¥43,600
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-100
KST426W-2
¥45,900
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-500
KST426W-2
¥47,650
KSR426
ANT-400-SFW
KST426W-2
¥41,800
KSR426
ANT-400-SFW
CBL-SMA-SMARE-50
KST426W-2
¥43,500
KSR426
ANT-400-SFW
CBL-SMA-SMARE-100
KST426W-2
¥44,100
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST426W-2
¥46,400
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST426W-2
¥48,150
KSR426
ANT-400-SWW
KST426W-3
¥41,300
KSR426
ANT-400-SWW
CBL-SMA-SMARE-50
KST426W-3
¥43,000
KSR426
ANT-400-SWW
CBL-SMA-SMARE-100
KST426W-3
¥43,600
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-100
KST426W-3
¥45,900
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-500
KST426W-3
¥47,650
KSR426
ANT-400-SFW
KST426W-3
¥41,800
KSR426
ANT-400-SFW
CBL-SMA-SMARE-50
KST426W-3
¥43,500
KSR426
ANT-400-SFW
CBL-SMA-SMARE-100
KST426W-3
¥44,100
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST426W-3
¥46,400
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST426W-3
¥48,150
KSR426
ANT-400-SWW
KST426W-4
¥41,300
KSR426
ANT-400-SWW
CBL-SMA-SMARE-50
KST426W-4
¥43,000
KSR426
ANT-400-SWW
CBL-SMA-SMARE-100
KST426W-4
¥43,600
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-100
KST426W-4
¥45,900
KSR426
ANT-400-SWW
CBL-RPSMAP-RPSMAJ-MB-500
KST426W-4
¥47,650
KSR426
ANT-400-SFW
KST426W-4
¥41,800
KSR426
ANT-400-SFW
CBL-SMA-SMARE-50
KST426W-4
¥43,500
KSR426
ANT-400-SFW
CBL-SMA-SMARE-100
KST426W-4
¥44,100
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-100
KST426W-4
¥46,400
KSR426
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-500
KST426W-4
¥48,150
数量

特長

  • 非防水により低価格
  • ハミング距離6で低エラー
  • 専用ツールでPCから管理・設定が可能
  • 100台の送信機が登録可能
  • 通信距離は見通しで300 m ~ 400 m

アプリケーション

  • 建築・土木、林業機械等のリモコン制御
  • 道路工事用信号機のリモコン制御
  • 農業用機械のリモコン操作
  • 電動シャッター、電動ブラインド、 ガレージドア等のリモコン
  • 回転灯、警報装置
  • 呼出装置

制御受信機:KSR426 仕様

項目 仕様 備考
規格 ARIB STD-T67 テレコントロール準拠
受信周波数チャネル 1CH:426.0250 MHz
3CH:426.0500MHz
6CH:426.0875 MHz
10CH:426.1375 MHz
チャネル変更可能
出力動作モード

4モード
ワンショット・トグル・スイッチング・モメンタリ


出力接点容量 フォトMOSリレー(4出力)
各出力:最大48 V 、 100 mA(DC)

登録IDコード数 KST426W 100台分 IDコード=KST426Wの製品シリアルナンバー
電源電圧 DC 6 ~ 16 V
消費電流 DC 6 V時: 75 mA
DC 16 V時: 35 mA
フォトMOSリレー全ON無負荷状態
シリアル通信機能パラメータ ビット・レート:19,200 bps(固定)
データ長:8 bit
ストップビット:1bit
パリティ:無し
フロー制御:無し
USBの仮想COMポート
EEPROM書換回数 100万回
動作温度範囲 -20 °C ~ +60 °C
防塵・防水構造 非防水
外形寸法 100×82×35.5 mm 突起部を除く
重量 175 g 専用ハーネス除く
付属品 専用ハーネス×1(50cm、15芯)
アンテナ 別売

製品マニュアル

名称 バージョン ダウンロードファイル
KST426W_KSR426Wマニュアル Ver1.5 2021年 6月 PDF

製品カタログ

名称 ダウンロードファイル
KST426W_KSR426W 製品カタログ PDF

IDコード登録資料

名称 ダウンロードファイル
KST426WとKSR426(W)のID登録方法について PDF



KSR426Wセッティングツール

KSR426Wセッティングツールを使用すると、IDコードの登録、確認、消去がコンピュータで簡単にできます。また、426MHz帯のエアーモニタも可能です。

名称 バージョン ダウンロードファイル
KSR426Wセッティングツール Ver. 1.000 2016年10月 icon

外観・寸法

指定専用アンテナリスト

KSR426W、KSR426は指定専用アンテナを使用することができます。
詳細は、各製品ページをご覧ください。

品名、外観 仕様
防水ホイップアンテナ
ANT-400-SWW
利得: 2.14dBi以下
指向性: 水平方向無指向
VSWR: 2.0以下
防塵防水: IP65
使用温度: -20~65℃
コネクタ: RPSMA-P
可倒式防水アンテナ
ANT-400-SFW

利得: 2dBi以下
指向性: 水平方向無指向
VSWR: 2.0以下
防塵防水: IP65
使用温度: -20~65℃
コネクタ: RPSMA-P

同軸ケーブル

品名、外観 仕様 接続可能アンテナ
CBL-SMA-SMARE-50
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-400-SWW
ANT-400-SFW
CBL-SMA-SMARE-100
コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
径: 1.5D
ANT-400-SWW
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-100

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 1,000mm
径: 3D
ANT-400-SWW
ANT-400-SFW
CBL-RPSMAP-RPSMAJ-MB-500

コネクタ1: RPSMA-P
コネクタ2: RPSMA-J
長さ: 5,000mm
径: 3D
ANT-400-SWW
ANT-400-SFW

※SMARE=SMAレセプタクル
