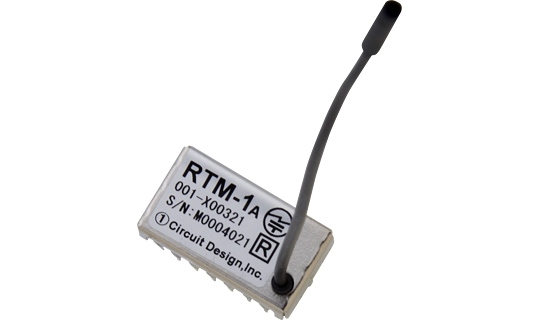

RTM-1A

特定小電力無線 無線送信モジュール(4接点入力)

RTM-1Aは標準規格「ARIB STD-T93」に適合した特定小電力無線の無線送信モジュールです。4接点の入力信号を無線送信できます。

技適マーク付きですので、お客様による免許申請なしでそのまま機器に組み込んでお使いいただけます。従来の微弱無線、赤外線リモコンと比べて通信距離が長く、場所や向きを気にせずに安定した通信が可能です。

(互換性のある後継機種RTM-1Bを現在開発中、発売日はスケジュール確定次第、お知らせいたします)

製品のご購入

RTM-1A

RTM-1A 生産終了

特定小電力無線 無線送信モジュール(4接点入力)
¥3,500(税別) 数量別単価(税別)1-19:3,500円、20-49:3,000円、300-:応談
ただいま、お取扱いできません
価格
RTM-1A
¥3,500
セット購入
RTM-1A
RR-1A
ANT-300-SF
¥15,000
RTM-1A
RR-1A
ANT-300-SF
CBL-SMA-SMABJW-50
¥16,700
RTM-1A
RR-1A
ANT-300
CBL-SMA-SMA-50
¥19,200
RTM-1A
RR-1A
ANT-300-SFW
CBL-SMA-SMARE2-50
¥17,880
RTM-1A
RRM-1A
ANT-300-TS
¥10,120
RTM-1A
RRM-1A
ANT-300-SF
CBL-TMP-SMABJW-50
¥13,200
RTM-1A
RRM-1A
ANT-300
CBL-TMP-SMA-50
¥15,700
RTM-1A
RRM-1A
ANT-300-SFW
CBL-TMP-SMARE-50
¥14,380
ただいま、お取扱いできません

特長

  • 工事設計認証取得済み
  • コンパクトサイズの送信モジュール
  • 低価格
  • 最大4接点の通信が可能
  • 通信距離は見通しで50m

アプリケーション

  • 照明機器の制御
  • 呼び出しシステム
  • 自動シャッターの開閉操作
  • 電動カーテンの開閉操作
  • 表示板の切り替え

315MHz帯特定小電力無線モジュール送信機:RTM-1A

項目 仕様 備考
適合規格 ARIB STD-T93 テレコントロール 工事設計認証取得済み
使用周波数 CH-1: 312.6MHz
CH-2: 313.0MHz
CH-3: 313.6MHz
CH-4: 314.4MHz

通信方式 単向通信 FSK 4,800bps
到達距離 約50m 見通し距離
動作温度範囲 -10~+55℃ 結露無きこと
チャネル CH-1~CH-4のうちいずれか1CH CH変更不可
送信時間 1回の送信時間:約100msec 各SW作動時に送信
送信電力 0.25mW(EIRP)以下
動作電圧 DC 2.4~3.3V 推奨入力電圧:DC3.0V
消費電流 送信時:15mA以下、
スタンバイ時:2μA以下
DC 3.0V入力時
入力 4スイッチ入力 アクティブLow
アンテナ リードアンテナ 電波法により取り外し不可
外形寸法 22mm×12mm×6mm アンテナ等突起部含まず
重量 4g

製品マニュアル

マニュアル名称 バージョン ダウンロードファイル
RTM-1Aマニュアル Ver1.0 2019年 10月 PDF

製品カタログ

名称 ダウンロードファイル
RTM-1A 製品カタログ PDF

送信機ID登録資料

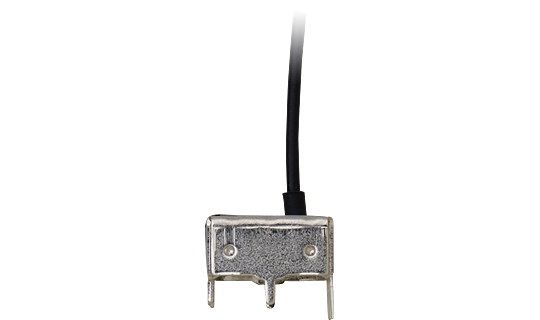

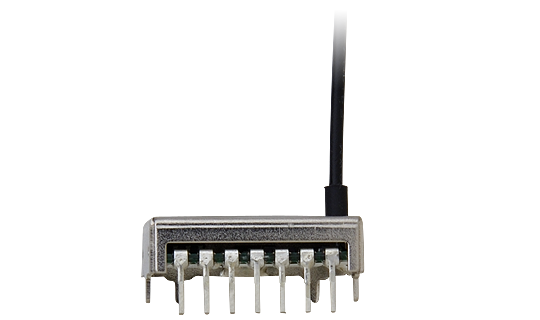

外観・寸法

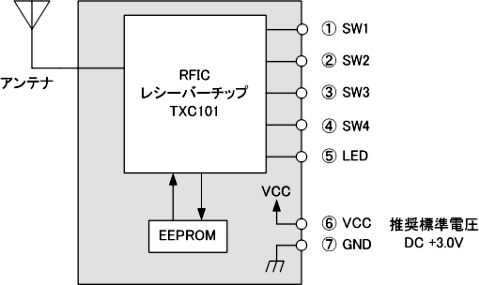

ブロック図
