RT-4A

4接点 特定小電力無線リモコン

生産終了モデル

RT-4Aは生産終了となりました
後継機種のRT-4Bへの切り替えをご検討ください

RT-4Aは、「ARIB STD-T93」に適合した315MHz帯特定小電力無線機器で、工事設計認証(技適マーク)技術基準適合証明取得済みです。
従来の微弱無線のリモコン機器に比べ、通信距離が長く安定した使用が可能です。また赤外線リモコンのような指向性がなく、送信機の向きや場所を気にせず使用できます。

製品のご購入

RT-4A

RT-4A 生産終了

4接点 特定小電力無線リモコン
¥5,000(税別) 数量別単価(税別)1-19:5,000円、20-49:4,200円、50-99:3,700円、100-299:3,200円、300-:応談
ただいま、お取扱いできません
価格
RT-4A
¥5,000
セット購入
RT-4A
RR-1A
ANT-300-SF
¥15,200
RT-4A
RR-1A
ANT-300-SF
CBL-SMA-SMABJW-50
¥16,900
RT-4A
RR-1A
ANT-300
CBL-SMA-SMA-50
¥19,400
RT-4A
RR-1A
ANT-300-SFW
CBL-SMA-SMARE2-50
¥18,080
RT-4A
RRM-1A
ANT-300-TS
¥11,020
RT-4A
RRM-1A
ANT-300-SF
CBL-TMP-SMABJW-50
¥14,100
RT-4A
RRM-1A
ANT-300
CBL-TMP-SMA-50
¥16,600
RT-4A
RRM-1A
ANT-300-SFW
CBL-TMP-SMARE-50
¥15,280
ただいま、お取扱いできません

特長

  • 工事設計認証(技適マーク)取得済み
  • 軽量・薄型
  • 低価格
  • 通信距離は見通しで50m

アプリケーション

  • 照明機器の制御
  • マンションゲートの制御
  • カーテンの開閉操作
  • 自動シャッターの開閉操作

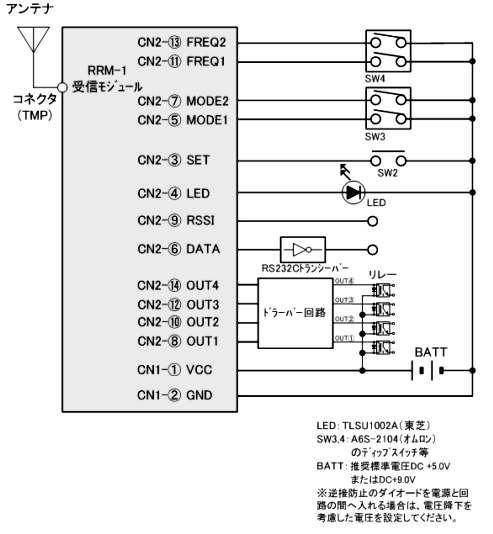

RRM-1A 基本接続図(参考回路)

  • RT-4Aで制御する場合は、OUT1~OUT4までの出力となります。
  • 推奨電源電圧(VCC)は5.0Vまたは9.0Vです。
  • 各出力ポート(OUT1~4)の出力電流は数mA以下のため、出力用のリレーを制御する場合は、必ずフォトMOSリレー等のドライバーICを介して、リレーを接続してください。各出力ポートから、直接リレーの励磁側に接続された場合、駆動電流が足りないためリレーは作動しません。

315MHz帯特定小電力リモコン送信機:RT-4A

項目 仕様 備考
適合規格 ARIB STD-T93  技適マーク取得済み
送信周波数 CH-1:312.6MHz
CH-2:313.0MHz
CH-3:313.6MHz
CH-4:314.4MHz
ご注文時周波数CH指定要
標準品:CH-1
通信方式 単向通信方式 FSK 4,800bps
到達距離 50~80m 見通し距離
動作保証温度範囲 -10~+55℃ 結露無きこと
非防水・非防塵仕様
チャネル CH-1~CH-4のうちいずれか1CH CH変更不可
送信時間 1回の送信時間:約100msec ボタン押下時に送信
送信電力 0.25mW (EIRP)
以下

使用電池 リチウム電池 CR2032×1
電池寿命 送信回数:約10万回
スイッチ入力 SW1~4(4ボタン)
アンテナ パターンアンテナ(内蔵)
外形寸法 87mm × 40mm × 7mm 突起部含まず
重量 12g

製品マニュアル

名称 バージョン ダウンロードファイル
RT-4Aマニュアル Ver1.0 2019年4月 PDF

製品カタログ

名称 ダウンロードファイル
RT-3A, RT-4A, RR-1A 製品カタログ PDF

送信機ID登録資料

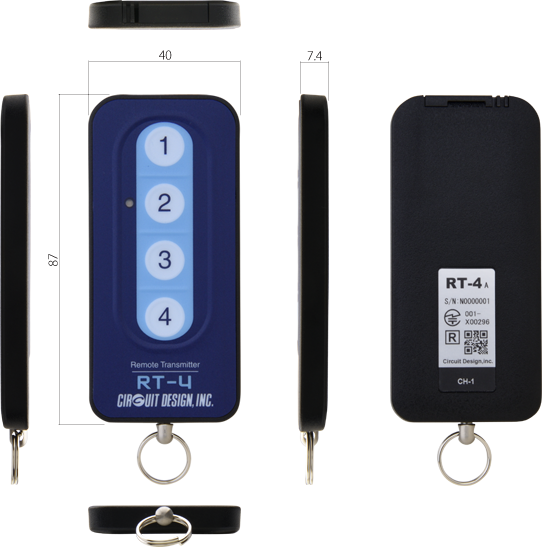

外観・寸法

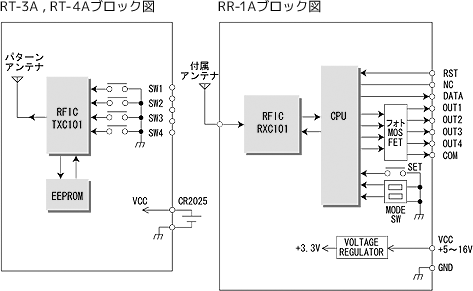

ブロック図
