MU2-USB-429

MU-2-429 USBインターフェースボード

MU2-USB-429は、MU-2-429を搭載したUSBインターフェースボードです。
技術基準適合証明取得済み(技適マーク)のMU-2-429を搭載しているので、無線局の免許がいりません。
パソコンのUSB端子に接続することができ、電源はUSB端子より供給されます。また、送信、受信LEDが付いています。
USBドライバには信頼性のあるFTDI社のUSBチップを採用しています。また、制御プログラムは仮想COMポートに対して行うので、従来のCOMポートプログラム資産を利用することができます。

本無線機は延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はこちらのページをご覧ください。

搭載無線機:MU-2-429の情報はこちらをご覧下さい。

製品のご購入

MU2-USB-429

MU2-USB-429

MU-2-429 USBインターフェースボード
¥18,200(税別) 数量別単価(税別)1-5:18,200円、6-19:17,200円、20-49:16,100円、50-99:14,930円、100-299:13,760円、300-:応談
価格
MU2-USB-429
¥18,200
セット購入
MU2-USB-429
ANT-400-TH
¥18,500
MU2-USB-429
ANT-400-TS
¥18,500
MU2-USB-429
ANT-01
¥22,200
MU2-USB-429
ANT-400
CBL-TMP-SMA-50
¥23,200
MU2-USB-429
ANT-400
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥32,700
MU2-USB-429
ANT-400
AC-B1
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥39,200
数量

特長

技術基準適合証明(技適マーク)取得済みのMU-2を搭載
パソコンのUSBポートと接続
パソコンのUSBポートに接続し、データの収集や機器のコントロールをすることができます。
FTDI社チップ採用
USB-UART変換チップには信頼性のあるFTDI社のFT8U232BMを採用しています。
外部電源不要
ボードの電源はUSBポートから供給されるので、外部電源は必要ありません。
設計初期段階で評価プログラムが使用可能
小型形状(47mm × 71mm × 18mm:アンテナ別)

アプリケーション

データ伝送
シリアルデータ伝送 エネルギーモニタ、データ監視装置、ハンディターミナル、バーコードリーダー
テレコントロール

建設機械のリモートコントロール、表示装置、モーター制御、リフター
FA 機器のリモートコントロール

テレメーター
河川、ダムの水位モニタ、温度湿度計、雨量計、圧力計、電圧計、電流計

一般仕様

項目 仕様 備考
規格 ARIB STD-T67
使用周波数 429.2500~429.7375MHz
チャンネル数 40ch ch間隔12.5kHz
アンテナ 指定専用アンテナに限る 受信専用機は除く
電源供給 USBバスパワー
消費電流 送信:57mA 受信 :38mA USBバスパワー
使用温度 -20~+65℃
LED表示 TX、RX、POWER
スイッチ イニシャライズ
外形寸法 47mm × 78mm × 16mm コネクタ含む。アンテナ含まず。
本体重量 42 g

USBインターフェース仕様

項目 仕様
インターフェイス規格 USB
Ver.2.0 Full speed
レセプタクル USB-Bタイプレセプタクル
適合プラグ USB-Bタイププラグ

UARTパラメータ
データスピード 1,200/2,400/4,800/9,600/19,200/38,400/57,600bps
フロー制御 RTS/CTSハードウェアフロー制御
他パラメータ データ長:8bit、パリティ無し、ストップビット1 or 2

製品マニュアル

名称 バージョン ダウンロードファイル
MU2-USB-429マニュアル Ver. 3.0 2016年1月 PDF

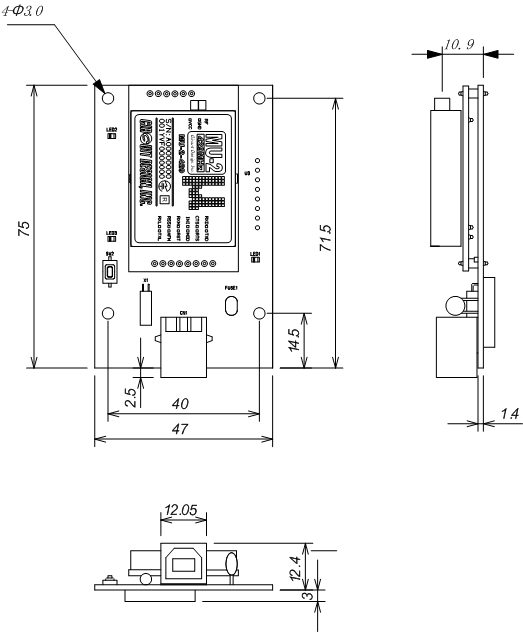

外観・寸法

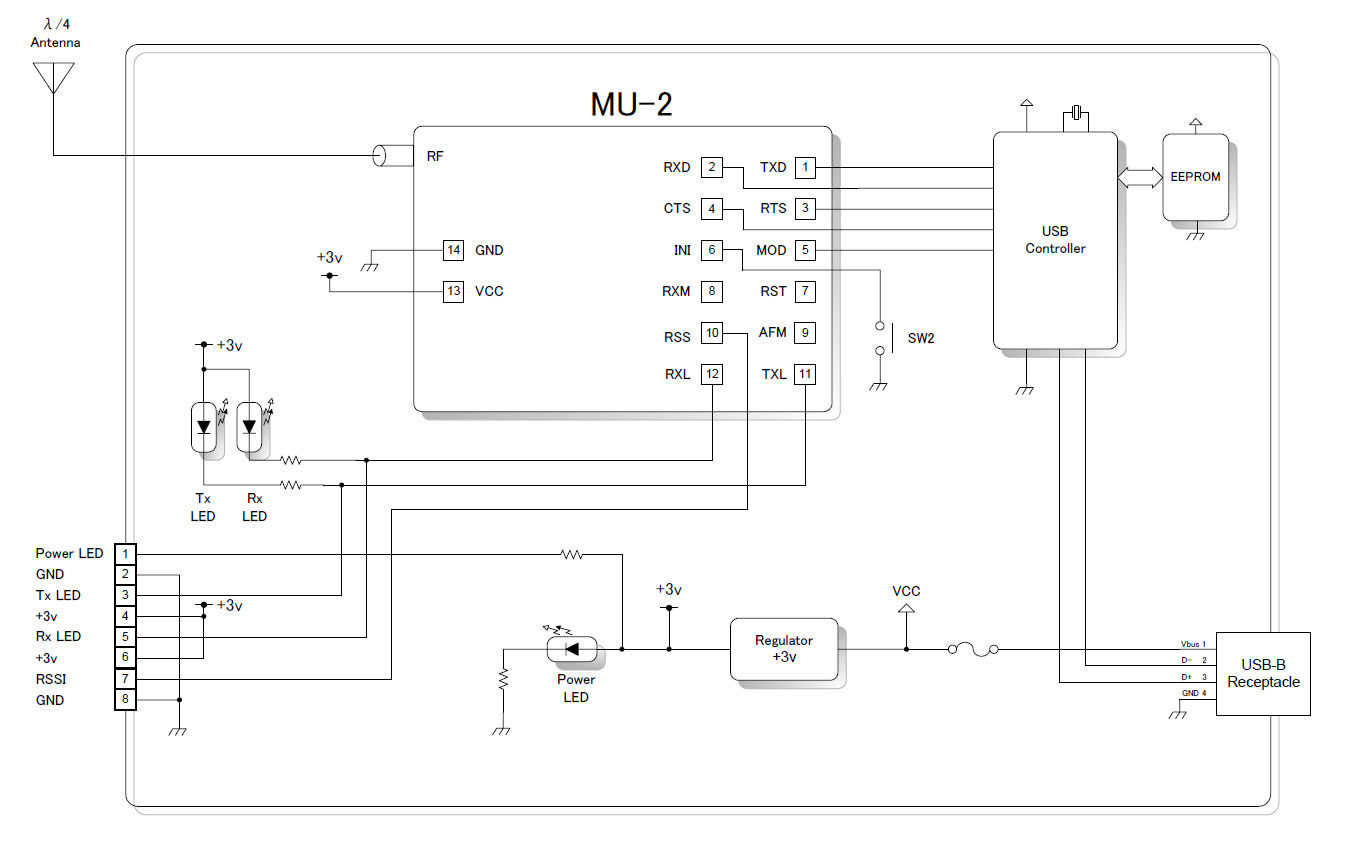

ブロック図

評価プログラム

インストールについて

  • 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
  • アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
  • 作成されたHELPフォルダには何もありません。必要に応じてファイルを保管して下さい。
名称 バージョン ダウンドードファイル
MU-2評価プログラム Ver. 2.021 2009年2月25日 icon
MU-2評価プログラムマニュアル Ver. 2.1 2009年3月 PDF

評価プログラム画面

評価プログラムによってMU-2-429の通信性能を確認することができます。

エアーモニタ:スペクトラムドメイン

バンド内の各周波数チャネルの受信レベルを簡易スペクトラム表示します。フィールドのノイズや混信状況のモニタができます。目的局の表示にも対応しております。

エアーモニタ:タイムドメイン

特定チャネルの受信レベルを時間軸で記録します。通信距離や使用環境による電界強度の変化をモニタすることができます。

コントロールウィンドウ

コマンド発行やコントロールを行なうことができます。

テストウィンドウ

パケット到達率テストや内部設定値を取得することができます。

通信テスト:電文伝送

パソコン間で電文を送ることができます。

通信テスト:ファイル伝送

パソコン間でファイルを送ることができます。

本インターフェースボードで使用できるアンテナ、ケーブルは下表のとおりです。
弊社が販売する指定専用アンテナ以外は、電波法違反となります。
※受信専用機は、指定専用アンテナ以外のアンテナも使用可能です。

指定専用アンテナ

品名 仕様 無線機への直付け可否
ANT-400-TS
ソフトアンテナ
長さ:約180mm
アンテナ利得:2.14dBi以下
ANT-400-TH
ハードアンテナ
長さ:約180mm
アンテナ利得:2.14dBi以下
ANT-01
同軸ケーブル長:5m
アンテナ利得:2.14dBi以下
ANT-400
防水アンテナ
長さ:約185mm
アンテナ利得:2.14dBi以下
×

同軸ケーブル

品名 仕様 接続可能アンテナ

CBL-TMP-SMA-50

コネクタ1: TMP
コネクタ2: SMA-P
長さ: 500mm
径: 1.5D
ANT-400

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
径: 5D-FB
ANT-400
CBL-TMP-SMARE-50による変換が必要

アンテナ設置方法

本インターフェースボードは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、アンテナは弊社が販売する物に限ります。指定専用アンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。

アンテナ設置方法のページをご覧ください。
