MU-2R-429

特定小電力シリアルデータ伝送無線モデム 受信専用機

MU-2-429 受信専用機

MU-2Rは、ワンチップCPUのUARTやパソコンのCOMポート(RS232C)とインターフェース可能なコマンドコントロールの受信専用無線モデムです。高ゲインのアンテナを取り付けることにより通常より長距離の通信ができます。また延長ケーブルによって、電波環境の良い場所に機器を設置することができます。

データ伝送、テレメトリー、テレコントロールの用途にご使用いただけます。

製品のご購入

MU-2R-429

MU-2R-429

特定小電力シリアルデータ伝送無線モデム 受信専用機
¥14,200(税別) 数量別単価(税別)1-5:14,200円、6-19:13,200円、20-49:12,100円、50-99:10,930円、100-299:9,760円、300-:応談
価格
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
¥14,200
セット購入
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
ANT-400-TH
¥14,500
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
ANT-400-TS
¥14,500
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
ANT-01
¥18,200
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
ANT-400
CBL-TMP-SMA-50
¥19,200
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
ANT-400
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥28,700
特定小電力シリアルデータ伝送無線モデムMU-2受信専用機 MU-2R-429MU-2R-429
ANT-400
AC-B1
CBL-TMP-SMARE-50
CBL-SMA-SMA-5D-1000
¥35,200
数量

特長

高ゲインアンテナによる長距離通信
八木アンテナなどの高ゲインアンテナの取り付けができます。
シンプルな専用コマンドでシリアルデータ伝送
MU-2Rは当社独自のシンプルな専用コマンドを採用しています。
強力なエラー訂正機能
リードソロモン符号による強力なエラー訂正機能でさらなる通信品質の向上ができます。
UARTインターフェース可能
ワンチップCPUのUARTやパソコンのCOMポート(RS232C)と簡単にインターフェースができます。
MU-1Nとコマンド&プロトコル互換
MU-2RはMU-1Nとコマンド&プロトコル互換なので、MU-1N・MU-3・MU-2を混在したシステムの構築も可能です。
コンパクトサイズ
36mm×26mm×8mmのコンパクトサイズで機器への組み込みも簡単に行えます。

アプリケーション

データ伝送
エネルギーモニタ、データ監視装置、ハンディターミナル、バーコードリーダー、工場内の生産管理、ゴルフ場管理、電力量・ガス使用量のモニタシステム
テレコントロール

建設機械のリモートコントロール、表示装置、モーター制御、リフター、FA 機器のリモートコントロール、学校の緊急通報装置

テレメーター
河川、ダムの水位モニタ、温度湿度計、雨量計、圧力計、電圧計、電流計

機能

シンプルな専用コマンド

MU-2Rは当社独自のシンプルな専用コマンドを採用しています。チャンネル設定など全てのコントロールがコマンドで行えます。
※受信専用機は送信動作を伴うコマンドは使わないでください。

例1)チャンネルを08に変更する場合 @CH08 CrLf
例2)機器IDを03に変更し、EEPROMに固定する場合 @EI03/W CrLf

中継機能(最大10局)

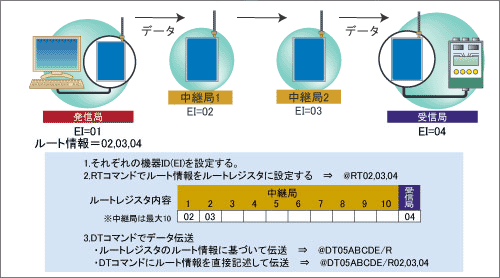

ルート設定により最大10局の中継ができます。
※受信専用機は受信局(目的局)としてください。

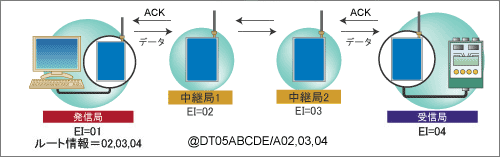

データ(ABCDE)を機器ID:EI=04の受信局へ、中継局1(EI=02)中継局2(EI=03)を経由して伝送する場合

強力なエラー訂正機能

MU-2Rにはリードソロモン符号による強力なエラー訂正機能があります。ランダムエラーやバーストエラーが発生する環境下でも信頼性の高い通信が可能です。
※通信速度はエラー訂正をしない時(標準プロトコル)より遅くなります。
※エラー訂正を使用する場合は、双方のMU-2Rの通信プロトコルをエラー訂正プロトコルにしてください。

1:標準プロトコル…エラー訂正をしない標準プロトコルです。
2:エラー訂正プロトコル…エラー訂正には3モードがあり、それぞれ復元率が違います。

 1)インターリーブなし 復元率10%
 2)インターリーブ1 復元率25%
 3)インターリーブ2 復元率25%

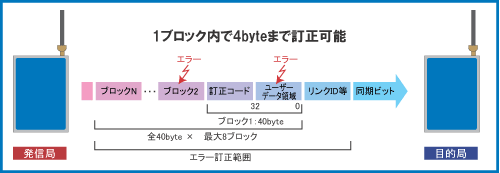

1) インターリーブなし → 0~255バイトの可変長データのエラー訂正。データ復元率10%

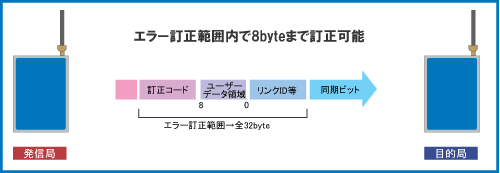

2) インターリーブ1 → 0~8バイトの可変長データのエラー訂正。データ復元率25%

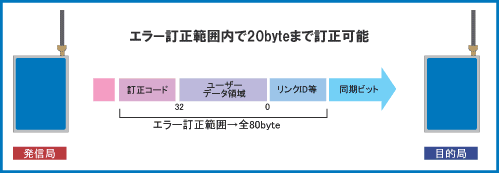

3) インターリーブ2 → 0~32バイトの可変長データのエラー訂正。データ復元率25%

アンサーバック通信機能

データ送信コマンドのコマンドオプションにてACK要求有りを選択した場合、目的局から受信確認通知ACKを返信します。
※受信専用機はアンサーバックできません。

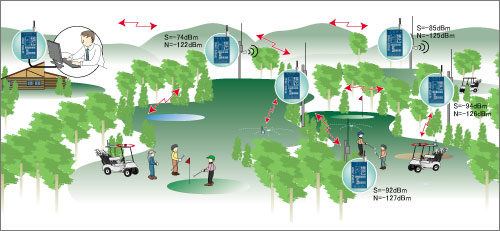

子局の受信電力確認

親局からのコマンドで、子局の受信電力(S)とノイズフロア(N)の確認ができます。
機器組込み時の受信状態や、ノイズレベルの測定、離れた機器の通信状態を確認するのに便利です。
※受信専用機は子局の状態を確認できません。

無線部

項目 仕様 備考
受信周波数 429.2500~429.7375MHz
チャンネル数 40ch ch間隔12.5kHz
変調方式 2値FSK  4,800bps
動作電圧 3.0~5.0V
消費電流 受信時:22mA 電源電圧 3V時
動作温度範囲 -20~+65℃ 結露なきこと

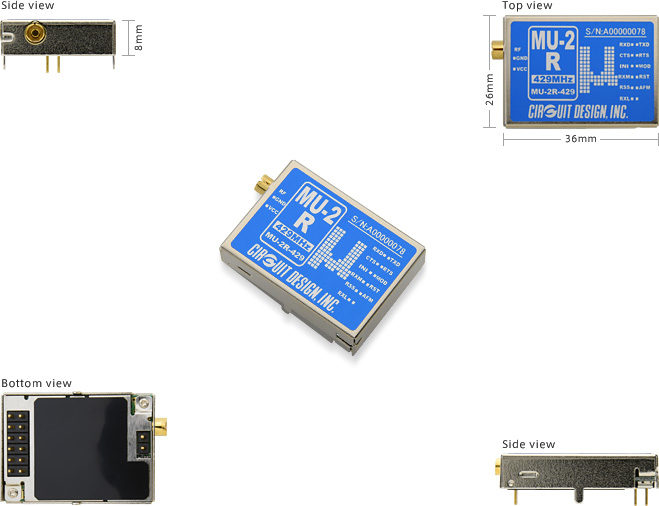

外形寸法 36mm×26mm×8mm 突起部含まず
重量 14.5g

参考データ
実効無線間通信速度:約3,400bps 条件:単向通信、エラー訂正無し、25℃
到達距離:約600m 条件:単向通信、エラー訂正無し、25℃、見通し距離、地上高1.5m

UARTインターフェース部

項目 仕様
通信方式 シリアル通信(RS232フォーマット)
同期方式 調歩同期(非同期)
データスピード 1,200/2,400/4,800/9,600/19,200/38,400/57,600bps
フロー制御 RTS/CTSハードウェアフロー制御
他パラメータ データ長:8bit、パリティ無し、ストップビット1or2

製品マニュアル

名称 バージョン ダウンロードファイル
MU-2-429マニュアル Ver. 3.0 2016年1月 PDF
MU-2R-429使用上の注意   PDF

外観・寸法

※受信専用機MU-2R-429のアンテナは取り外し可能です。他のアンテナを接続する場合は、アクセサリーのケーブル、アンテナが利用できます。

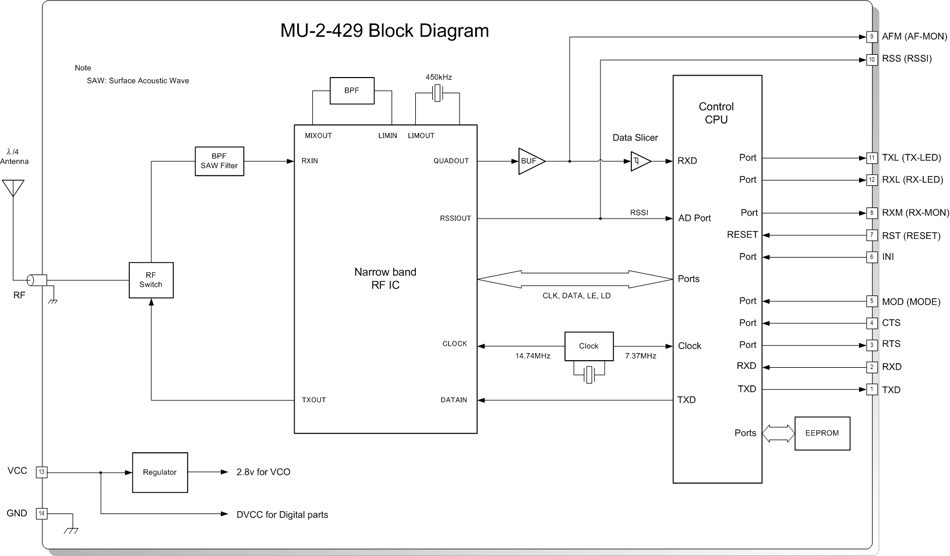

ブロック図

評価方法

システム開発の初期段階でMU-2R-429を評価することができます。 評価するには以下をご用意ください。

  • 当社販売の以下のいずれかのインターフェースボード
  • 評価プログラム
  • PC
  • 通信ケーブル
    RS232Cは ストレートケーブルメスタイプ(無線モデム側D-Subオス)
    USBケーブルはTypeA(PC側)→TypeB(無線モデム側)
  • 電源(乾電池可)
外観 型番
MU2-RS2-429:MU-2-429 RS232Cインターフェースボード
MU2-USB-429:MU-2-429 USBインターフェースボード

※受信専用機を搭載したRS232C/USBインターフェースボードをご希望の場合は営業部まで問い合わせください。

評価プログラム

インストールについて

  • 任意のフォルダで解凍しフォルダ内の実行ファイルを実行して下さい。
  • アンインストールはフォルダを削除してください。本プログラムはレジストリーに何も登録しません。
  • 作成されたHELPフォルダには何もありません。必要に応じてファイルを保管して下さい。
名称 バージョン ダウンドードファイル
MU-2評価プログラム Ver. 2.021 2009年2月25日 icon
MU-2評価プログラムマニュアル Ver. 2.1 2009年3月

評価プログラム画面

システム設計の初期においてはMU-2インターフェースボード/MU2-RS2-429、またはMU2-USB-429をお求め下さい。 評価プログラムによってMU-2の通信性能を確認することができます。

エアーモニタ:スペクトラムドメイン

バンド内の各周波数チャネルの受信レベルを簡易スペクトラム表示します。フィールドのノイズや混信状況のモニタができます。目的局の表示にも対応しております。

エアーモニタ:タイムドメイン

特定チャネルの受信レベルを時間軸で記録します。通信距離や使用環境による電界強度の変化をモニタすることができます。

コントロールウィンドウ

コマンド発行やコントロールを行なうことができます。

テストウィンドウ

パケット到達率テストや内部設定値を取得することができます。

通信テスト:電文伝送

パソコン間で電文を送ることができます。

通信テスト:ファイル伝送

パソコン間でファイルを送ることができます。

本モデムで使用できるアンテナ、ケーブルは下表のとおりです。
この他、市販の高ゲインのアンテナもご使用いただけます。

専用アンテナ

品名 仕様 無線機への直付け可否
ANT-400-TS
ソフトアンテナ
長さ:約180mm
アンテナ利得:2.14dBi以下
ANT-400-TH
ハードアンテナ
長さ:約180mm
アンテナ利得:2.14dBi以下
ANT-01
同軸ケーブル長:5m
アンテナ利得:2.14dBi以下
ANT-400
防水アンテナ
長さ:約185mm
アンテナ利得:2.14dBi以下
×

同軸ケーブル

品名 仕様 接続可能アンテナ

CBL-TMP-SMA-50

コネクタ1: TMP
コネクタ2: SMA-P
長さ: 500mm
径: 1.5D
ANT-400

CBL-TMP-SMARE-50

コネクタ1: TMP
コネクタ2: RPSMA-J
長さ: 500mm
径: 1.5D
ANT-400-SWW
ANT-400-SFW

CBL-TMP-SMABJW-50

コネクタ1: TMP
コネクタ2: SMA-J
長さ: 500mm
径: 1.5D

ANT-400-DX 5m
ANT-400-DX 10m
ANT-400-AR

CBL-SMA-SMA-5D-1000

コネクタ1: RPSMA-P
コネクタ2: SMA-P
長さ: 10,000mm
径: 5D-FB
ANT-400
CBL-TMP-SMARE-50による変換が必要
